临时用电专项施工方案1.doc

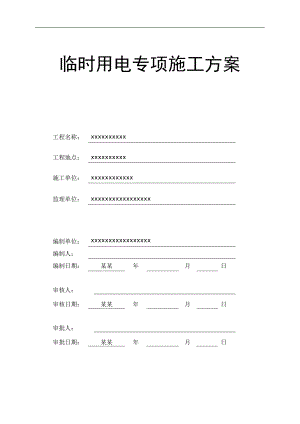

临时用电专项施工方案工程名称：xxxxxxxxxx工程地点：xxxxxxxxxx施工单位：xxxxxxxxxxxx监理单位：xxxxxxxxxxxxxxxxx编制单位：xxxxxxxxxxxxxxxxx编制人：编制日期：某某年月日审核人：审核日期：某某年月日审批人：审批日期：某某年月日目 录一、编制依据2二、施工条件2三、设计内容和步骤3四、绘制临时供电施工图32五、安全用电技术措施40六、安全用电防火措施52七、防雷装置设计54八、接地装置设计55施工现场临时用电组织设计一、编制依据 低压配电设计规范GB50054-某某 建筑工程施工现场供电安全规范GB50194-93 通用用电设备配电设计规范GB50055-某某 供配电系统设计规范GB50052-2009 施工现场临时用电安全技术规范JGJ46-2005 建筑施工安全检查标准JGJ59-99二、施工条件序号机具名称型号安装功率(kW)数量合计功率(kW)1建筑施工外用电梯SCD100/100A111112交流电焊机BX3-120-19193钢筋弯曲机GW403134钢筋调直机GT4/144145钢筋切断机QJ407176灰浆搅拌机3137100m高扬程水泵201208平板式振动器ZB50.5219插入式振动器ZX501.122.210木工圆锯MJ10433911交流电焊机BX3-120-191912塔式起重机QTZ804814813建筑施工外用电梯SCD100/100A1111114灰浆搅拌机UJ32531315100m高扬程水泵2012016平板式振动器ZB111.122.217插入式振动器ZX501.111.118木工圆锯MJ10431319交流电焊机BX3-120-191920各类动力设备11121照明灯具等55155三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内施工前无各种埋地管线。 (2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。 (4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。 2、确定用电负荷: (1)、建筑施工外用电梯 Kx=0.2，Cos=0.6，tg=1.33 Pjs=0.2×11=2.2kW Qjs=Pjs×tg=2.2×1.33=2.93kvar (2)、交流电焊机 Kx=0.35，Cos=0.7，tg=1.02 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=Sn×Cos=9×0.7=6.3kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×6.3=4.45 kW Pjs=Kx×Pe=0.35×4.45=1.56kW Qjs=Pjs×tg=1.56×1.02=1.59kvar (3)、钢筋弯曲机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.65×3=1.95kW Qjs=Pjs×tg=1.95×1.02=1.99kvar (4)、钢筋调直机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.65×4=2.6kW Qjs=Pjs×tg=2.6×1.02=2.65kvar (5)、钢筋切断机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.65×7=4.55kW Qjs=Pjs×tg=4.55×1.02=4.64kvar (6)、灰浆搅拌机 Kx=0.5，Cos=0.55，tg=1.52 Pjs=0.5×3=1.5kW Qjs=Pjs×tg=1.5×1.52=2.28kvar (7)、100m高扬程水泵 Kx=0.75，Cos=0.8，tg=0.75 Pjs=0.75×20=15kW Qjs=Pjs×tg=15×0.75=11.25kvar (8)、平板式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.3×1=0.3kW Qjs=Pjs×tg=0.3×1.02=0.31kvar (9)、插入式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.3×2.2=0.66kW Qjs=Pjs×tg=0.66×1.02=0.67kvar (10)、木工圆锯 Kx=0.65，Cos=0.6，tg=1.33 Pjs=0.65×9=5.85kW Qjs=Pjs×tg=5.85×1.33=7.8kvar (11)、交流电焊机 Kx=0.35，Cos=0.4，tg=2.29 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=Sn×Cos=9×0.4=3.6kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×3.6=2.55 kW Pjs=Kx×Pe=0.35×2.55=0.89kW Qjs=Pjs×tg=0.89×2.29=2.04kvar (12)、塔式起重机 Kx=0.2，Cos=0.6，tg=1.33 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=48kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×48=60.72 kW Pjs=Kx×Pe=0.2×60.72=12.14kW Qjs=Pjs×tg=12.14×1.33=16.19kvar (13)、建筑施工外用电梯 Kx=0.2，Cos=0.6，tg=1.33 Pjs=0.2×11=2.2kW Qjs=Pjs×tg=2.2×1.33=2.93kvar (14)、灰浆搅拌机 Kx=0.5，Cos=0.55，tg=1.52 Pjs=0.5×3=1.5kW Qjs=Pjs×tg=1.5×1.52=2.28kvar (15)、100m高扬程水泵 Kx=0.75，Cos=0.8，tg=0.75 Pjs=0.75×20=15kW Qjs=Pjs×tg=15×0.75=11.25kvar (16)、平板式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.3×2.2=0.66kW Qjs=Pjs×tg=0.66×1.02=0.67kvar (17)、插入式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.3×1.1=0.33kW Qjs=Pjs×tg=0.33×1.02=0.34kvar (18)、木工圆锯 Kx=0.65，Cos=0.6，tg=1.33 Pjs=0.65×3=1.95kW Qjs=Pjs×tg=1.95×1.33=2.6kvar (19)、交流电焊机 Kx=0.35，Cos=0.4，tg=2.29 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=Sn×Cos=9×0.4=3.6kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×3.6=2.55 kW Pjs=Kx×Pe=0.35×2.55=0.89kW Qjs=Pjs×tg=0.89×2.29=2.04kvar (20)、各类动力设备 Kx=0.6，Cos=0.6，tg=1.33 Pjs=0.6×1=0.6kW Qjs=Pjs×tg=0.6×1.33=0.8kvar (21)、照明灯具等 Kx=0.6，Cos=0.7，tg=1.02 Pjs=0.6×55=33kW Qjs=Pjs×tg=33×1.02=33.67kvar (22)总的计算负荷计算，总箱同期系数取Kx=0.95 总的有功功率 Pjs=Kx×Pjs=0.95×(2.2+1.56+1.95+2.6+4.55+1.5+15+0.3+0.66+5.85+0.89+12.14+2.2+1.5+15+0.66+0.33+1.95+0.89+0.6+33)=100.06kW 总的无功功率 Qjs=Kx×Qjs=0.95×(2.93+1.59+1.99+2.65+4.64+2.28+11.25+0.31+0.67+7.8+2.04+16.19+2.93+2.28+11.25+0.67+0.34+2.6+2.04+0.8+33.67)=105.37kvar 总的视在功率 Sjs=(Pjs2+Qjs2)1/2=(100.062+105.372)1/2=145.31kVA 总的计算电流计算 Ijs=Sjs/(1.732×Ue)=145.31/(1.732×0.38)=220.79A 3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。 (1)、建筑施工外用电梯开关箱至建筑施工外用电梯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.6，tg=1.33 Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×11/(1.732×0.38×0.6)=27.86A ii)选择导线 选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外
