隧道洞口开挖、边仰坡防护技术.ppt

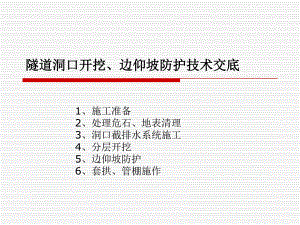

隧道洞口开挖、边仰坡防护技术交底隧道洞口开挖、边仰坡防护技术交底1、施工准备2、处理危石、地表清理3、洞口截排水系统施工4、分层开挖5、边仰坡防护6、套拱、管棚施作1、施工准备o 人员：施工人员主要由开挖班12人、支护班 18人、机械班6人、空压机司机1人、电工1人组成。现场2名管理人员要随时观察边仰坡动态以及开挖顺序，保证在施工工程中安全监控到位 o 机械：挖掘机1台、装载机2台、自卸车3台、风镐6把、风枪6把、电焊机4台、钢筋调直机1台、切割机1台、空压机4台、湿喷机1台。o 材料：C20喷射混凝土、22砂浆锚杆、6.5钢筋网片、127导向管（壁厚6mm）、108无缝钢管（壁厚6mm）。o 施工测量：按照设计图纸，放出边仰坡边开挖线。3、洞口截排水工程施工o 遵循“防、排、截、堵相结合，因地制宜，综合治理”的原则，保证隧道结构物和营运设备的正常使用和行车安全。o 施作洞顶截水沟时，要严格按照设计尺寸进行施工，确保洞顶截水沟能满足截排水的要求。截水沟要用M10浆砌片石予以铺砌，截水沟离开坡顶距离不小于5m，将截水沟中的水引入洞口两侧的改沟中。2、地表清理o 清除洞口与上方有可能坍塌的表土、灌木及山坡危石。o 洞顶截水沟大样606084,9100306090120903042,542,54、分层开挖o先进行测量放样，清除洞口与上方有可能坍塌的表土、灌木及山坡危石。o为了尽可能减少对洞口边仰坡的扰动，采用机械开挖必要时辅以弱爆破。利用挖掘机自上而下逐层开挖，人工修坡配合。o在开挖过程中，要尽量降低洞口段边仰坡开挖高度，并采取可靠地防护措施。对于较硬的土层采用人工手持风镐进行凿除。如风镐未能凿除的，采用弱爆破进行处理。o周家营隧道左幅出口采用削竹式洞门；边坡开挖坡度为1：0.3。洞口处仰坡开挖坡度为1：1。边仰坡应预留约30cm的整修坡，用人工刷坡并及时夯实整平成型，防止超挖，保证边仰坡平顺。o边仰坡以外的植被不得破坏，尽可能确保土体植被的完整。开挖后的土石方用自卸车运至弃渣场。5、边仰坡防护o 支护参数：喷C20砼厚8cm。锚杆采用22砂浆锚杆，每根锚杆长3.5m，间距为1.2m1.2m梅花形布置；6.5钢筋网，网格间距20cm20cm。o 施工方法：边坡开挖坡度检查合格后，先初喷4cm厚C20混凝土，然后施作22砂浆锚杆，待锚杆孔内砂浆强度达到设计强度的70%后铺挂6.5钢筋网片，并且将网片与锚杆接头处进行点焊，然后复喷混凝土4cm待混凝土达到设计强度的80%后进行下一层开挖。o 施工要点：A、喷嘴宜与喷射面垂直，其间距为0.61.8m；o B、喷射混凝土在其终凝2h后应洒水养护，且不得少于14d。o C、锚杆钻孔前根据设计要求定出孔位、作出标记，孔距允许误差为150mm。o D、杆体插入锚杆孔时，应保持位置居中，插入深度不得小于设计深度的95%，锚杆安装后不得随意敲击。o E、砂浆锚杆采用的砂浆强度等级为M20,孔内灌注砂浆应饱满。6、套拱、管棚施作o 边、仰坡防护完毕，开始施作管棚o 钢架就位管棚施作管棚施作o 工字钢架规格I18管棚施作o 工字钢架间距90cm，3榀。纵向使用22钢筋连接。管棚施作o 108管棚环向间距40cm。管棚施作o 导向管定位钢筋16螺纹钢，导向管127mm管棚施作o 导向墙模板固定，外模板（模木）厚度5cm。管棚施作o 拆模
