整体橱柜结构.ppt

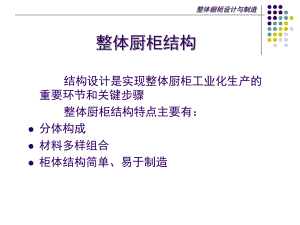

结构设计是实现整体厨柜工业化生产的重要环节和关键步骤 整体厨柜结构特点主要有：l分体构成l材料多样组合l柜体结构简单、易于制造 整体厨柜在进行厨柜结构设计时，主要应考虑如下几点：l功能l厨房设施配置l具体的生产方式l生产设备 整体厨柜结构包括单元柜体结构、门板结构及台面结构。4.2.1 柜体结构 柜体包括地柜及吊柜,它们都由一个个单元柜体构成,主要用于储物及安装相关厨房设施。柜体形状一般为矩形分格形式。每个单元柜宽度最好不大于800mm 系统孔左侧板右侧板底板层板顶板背板槽背板吊柜单元柜立体示意图吊柜单元柜结构组成图刘义勇刘义勇吊柜单元柜立体示意图后拉挡背板右侧板底板层板系统孔左侧板前拉挡A背板槽A处放大1:50地柜单元柜结构组成图地柜单元柜立体示意图刘义勇刘义勇地柜单元柜结构示意图 单元柜体接合方式与板式家具基本相同，一般为连接件接合，目前较为常见的有偏心件接合和木螺钉接合。偏心轮直径为15时AS4偏心轮直径为10时AS2.5 l横隔板则常用层板托支撑 地柜下部由可调高度的调整脚支撑，以便于调整柜体上表面水平 吊柜需由吊挂件安装于墙体上，吊挂件由固定于墙面的挂板和带有挂钩的吊码两部分组成 l抽屉结构：抽屉由面板、旁板、后板及底板等板件组成，各板件接合则采用圆榫及偏心连接件。底板一般采用开槽插入的接合形式。厨柜抽屉安装形式大都为外遮式。抽屉与柜体的连接，大都是采用抽屉导轨连接，导轨有托底式和悬挂式两种 奥地利百隆（blum）家具配件有限公司生产的多种带不锈钢旁板及导轨的抽屉专用配件，在高档厨柜中有大量的应用。加工这种抽屉时只需将屉面板、屉底板、屉后板安装在配件的相应位置即可。底板宽度：AW75后背板宽度：B W87 W：柜体空间净宽LW：柜体空间净宽NL：导轨长度板厚为16柜体内空间所需最小净深y：钢旁板抽屉 yNL33（木质背板）；yNL16（钢背板）全木质抽屉 yNL30（外遮式）；y S NL33（内嵌式）NL：抽屉导轨长度；S：抽屉面板厚度触碰式电动开启抽屉4.2.2 门板结构 整体厨柜门板主要有人造板基材实芯门和嵌板门两类。l目前普遍采用的是人造板基材实芯门，基材一般为刨花板、中纤板、细木工板、胶合板等，其结构较为简单，表面形状有平面和铣型两种。以刨花板、细木工板、胶合板为基材的实芯门，表面不适合铣型，只能是平面。l人造板基材实芯门表面装饰方式有多种如防火板门、水晶门板、真空吸塑门板和油漆门板等，防火板门、水晶门板表面也不适合铣型，只能是平面，真空吸塑门板和油漆门板表面则即可以为平面也可以铣型。l嵌板门框架一般采用榫接合，嵌板可用薄型人造板、玻璃或者实木拼板等，实木拼板的拼接方式可用平拼、斜拼、企口拼等方式，其要求跟其它实木类家具相同。这种门板主要用于实木类厨柜。l柜门与柜体的安装结构 主要有：开门、翻门、卷门等形式，移门则较为少见。开门是最常见的形式，由于整体厨柜的装饰效果主要由台面及门板来决定，所以开门安装应采用全盖门或半盖门的杯状暗铰链与柜体接合，一般不用嵌门形式，这样可使各种漂亮的门板完全遮盖柜体。快装铰链快装铰链孔位设计 出于功能需要，厨柜也可在吊柜上设置上翻门或卷门 普通上翻门YFH0.2915D D161922X705949上翻折叠门Y：柜上部所需的开门空间YFH0.4438 FH：上门页高度 上翻斜移门 上翻平移门4.2.3 台面结构 整体厨柜的台面主要用于洗涤及烹饪操作，台面上一般要安装洗盆、灶具等厨房设备，还要留有相应的准备空间。台面的基本性能要求为防水、耐高温、不渗漏、抗冲击。常见的台面形状有两类。l为保证强度及刚性，人造石台面下部需用框架支撑，支撑框架一般用木质材料制作。l当台面需进行拼接时（人造石可无缝拼接），为防止接缝部位产生裂缝或断裂，其下部应设置加强筋，加强筋一般用同种人造石制作，胶接在台面接缝部位。l人造石板材系有一定塑性的装饰材料，设计时应考虑长期高温下的膨胀变形。三面靠墙的嵌入式厨柜，设计时台面与墙体间应留有34间隙。嵌入式灶具安装位置到台面前后边的距离不得小于100；灶具与台面间需加垫隔热材料。4.3.1 厨柜标准化的意义l提高生产效率、降低成本、缩短交货周期。l减少生产过程中的差错，提高产品质量。l消费者得实惠。l改变计价方式。4.3.2 厨柜标准化设计的主要方法 整体厨柜主要由柜身、柜门、抽屉和台面几个部分组成，其中由柜身、柜门和抽屉组成的柜体部分是标准化的重点，由此获得的标准单元柜是标准化的基础。而针对多种多样的厨房空间，实际操作中需要用：标准柜非标准柜（调整柜）封板（调整板）的组合来完成一套完整的整体厨柜。厨柜的柜体是由上(顶板)、下(底板)、左右(两个旁板)、前(门板)、后(背板)六块板件所组成的一个箱体，根据功能可以对其尺寸制定标准，完全按照此标准设计制作的单元柜体就是前面所提到的标准柜。而针对厨房空间实际情况造成的不能完全按照标准设计的柜体就是调整柜。理论上说通过大量的标准柜加上少量的调整柜（或封板）是可以满足几乎所有厨房空间类型的。4.3.3 标准柜的尺寸模数 单元柜体尺寸的模数化设计主要涉及地柜和吊柜两大类，而它们的尺寸主要是根据人体工程学和厨房常用设备的功能要求来决定。常用的标准柜体模数系列为：吊柜尺寸种类吊柜尺寸系列（单位：mm）深度300、350高度600、700、800宽度300、350、400、500、600、700、750、800地柜尺寸种类地柜尺寸系列（单位：mm）深度500、550、600高度650、700（不含灶具）；800、850（嵌入式灶具）宽度200、300、400、500、600、700、800 如需要变化模数也可少量使用50mm，以适应更多情况，但尽量少用。地柜标准尺寸（模数）系列 4.3.4 厨柜设计中标准化处理实例 整体厨柜标准化设计中关键是调整柜处理。实际情况中需要用到调整柜也就是非标部件的类型主要有：障碍物切角柜类、柜体尺寸等分柜类、特殊柜类。另外还可用调整板来进行标准化处理。障碍物切角柜类：它包括柱子柜、横梁柱柜、水管柜、煤气管柜等。1修改后AB地柜平面图2345550100125570275506006005501420800400400800800550600600502754505432地柜平面图BA1705501修改后AB地柜平面图2345550100125570275506006005501420800400400800800550600600502754505432地柜平面图BA170550柜体尺寸等分柜类：设计人员在设计仅考虑到造型的要求，或者为了尺寸平均分布将柜身和门板均设计为非标尺寸。修改后550700490604321地柜平面图BA10501050450AB地柜平面图13455050070055021000205505501470修改后550700490604321地柜平面图BA10501050450AB地柜平面图13455050070055021000205505501470 特殊柜类：主要有非标长方体异形类、整体转角柜类等4.3.4 封板 是指安装在整体厨柜表面，专门用于调整柜体与墙面（或顶面）、柜体与柜体之间位置及尺度关系的小规格装饰性板件，又称调整板、收口板。它具有实现整体装饰效果；实现活动部件顺利开合；实现单元柜体标准化等诸多作用。l封板的类型 按安装位置不同，封板有侧封板、顶封板及底封板、转角封板等 侧封板又叫靠墙封板，装于柜体与墙面之间，用于调整柜体与墙面间位置关系，起遮挡缝隙、保障活动部件顺利开合的作用。顶封板又叫压顶线，装于吊柜顶部，用于调整厨柜与厨房顶棚的位置关系，并作为厨柜顶部的收口装饰线。底封板又叫扫脚板，装于地柜下部，用于厨柜下部的收口装饰，并遮挡地柜的可调支撑脚。转角封板装于转角柜处，它即简化了转角柜的生产工艺，又能保证转角柜内的活动部件顺利开合，还能方便厨柜安装。按安装方式不同厨柜封板有固定封板和活动封板。固定封板是在柜体组装时安装于柜体上；活动封板则是组装好柜体并摆放在厨房相关位置后再与柜体连接安装。l封板材料及色彩选择 由于整体厨柜的装饰要求，侧封板和转角封板大都采用与厨柜门板相同的材料制造，表面装饰方式和装饰色彩也与门板一致。底封板要求防水，往往采用一些耐水性好的材料制造，其色彩常常选择深色，以实现厨柜造型的视觉稳定。顶封板材料及色彩则可根据生产和造型需要自由选择。l封板在整体厨柜设计中的应用 整体厨柜设计中，封板主要应用在以下几个方面：遮挡缝隙、实现整体装饰效果 调整位置、实现活动部件的顺利开合 减少异形、实现单元柜体标准化
