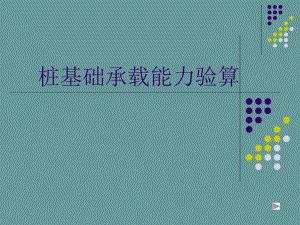

桩基础承载力验算.ppt

桩基础承载能力验算 2024-5-82提纲提纲l1、桩基础设计的内容 l2、确定桩长的程序 2024-5-83一、桩基础设计内容1、根据单桩承载力确定桩的长度2、桩身强度验算：a.求桩身弯矩图，定出桩身最大弯矩值;b.求出弯矩相应截面位置和相应轴力，配置钢筋验算截面强度。2024-5-84二、确定桩长的程序确定桩长的程序 1、柱桩2、摩擦桩将桩底直接放在基岩上从而确定桩的长度。需要根据单桩的承载力来确定桩的长度。2024-5-85 对于摩擦桩，则需要根据单桩的承载力来确定桩的长度。所以，根据不同的地质条件，在适宜的深度存在基岩时应采用柱桩形式。当基岩埋藏较深时，则应考虑采用摩擦桩形式。对于摩擦桩，桩长的计算程序为：2024-5-861 1、单桩最大竖向力的计算、单桩最大竖向力的计算l设最大冲刷线以下桩长为h，一般冲刷线以下桩长为h3，h3=h+，为常数，取3米。V=N1+N2+N3+N4+N5+qh/2单桩最大竖向力V2024-5-87lN1上部结构恒载反力lN2盖梁自重反力lN3系梁自重反力lN4一根墩柱自重反力lN5计算柱顶最大垂直反力时活载产生的 较大值l q 桩的集度（考虑浮力）2024-5-88桩基础图示桩基础图示柱一 般 冲 刷 线局 部 冲 刷 线盖 梁桩系 梁2024-5-892 2、单桩容许承载力的计算、单桩容许承载力的计算l li 各层土的厚度li各层土的极限抗剪强度l U 桩周长l K2查表2-5l2土的容重（多层土时取加权平均值）l A 桩底面积l 查表3-9,m0表3-10l 0 查表2-3lV=U/2lii+m0 A0+K2 2(h-3)2024-5-810三、三、桩长的确定桩长的确定 l令：最大竖向力V与单桩容许承载力V相等。解出桩长h从而确定h值
