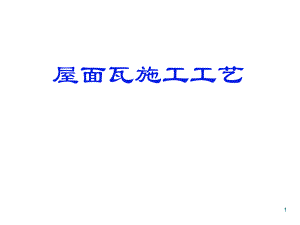

屋面瓦施工工艺（附实景图 PPT格式） .ppt

屋面瓦施工工艺1第一章第一章 工艺流程工艺流程基 层 清 理 施 工 放 线 绑 扎 顺 水 条 订 设 挂 瓦 条 挂 瓦 淋 水 试 验 验 收 21.1、施工放线 31.2、顺水条安装 41.3、挂瓦条安装 51.4、挂 瓦6第二章第二章 施工要点及注意事项施工要点及注意事项2.1、放线不仅要弹出屋脊线及檐口线、水沟线，还要根据屋面瓦的特点和屋面的实际尺寸，通过计算，得出屋面瓦所需的实际用量，并弹出每行瓦及每列瓦的位置线，便于瓦片的铺设。2.2、为保证屋面达到三线标齐，应在屋檐第一排瓦和屋脊处最后一排瓦施工前进行预铺瓦，大面积屋面利用平瓦扣接的3mm调整范围来调节瓦片。7第三章第三章 质量标准质量标准3.1 主控项目1)平瓦、脊瓦及其辅助材料的质量必须符合设计要求 和施工规范规定。2)平瓦必须铺置牢固，地震设防地区或坡度大于50%的屋面应采取固定加强措施。3.2 一般项目1)挂瓦条应分档均匀，铺钉平整牢固，瓦面平整，行列整齐，搭接紧密，檐口平直。2)脊瓦应搭盖正确，间距均匀，封固严密，屋脊和斜脊应顺直，无起伏现象。3)泛水做法应符合设计要求，顺直整齐，结合严密，无渗漏。8第四章第四章 质量保证措施质量保证措施4.1、要严把材料关，进场材料必须符合设计和有关规范规定要求，并按要求作复试，不合格材料不得使用。4.2、建立各道工序的自检、交接检和专职人员检查的“三检”制度，加强质量验收环节控制，特别是专职检查员验收这一环，做到严格把关。并有完整的检查记录。每道工序完成，应经监理单位检查验收，合格后方可进行下步工序的施工。94.3、做好技术交底这一环节，每个主要分项工程必须有文字施工技术交底，交底要具体，能起到指导施工作用，并且要及时，要在施工前办理。4.4、每个分项工程先做样板，经监理、甲方认可再大面积施工。第四章第四章 质量保证措施质量保证措施10第五章第五章 成品保护成品保护5.1、找平层施工完毕，未达到一定强度时不得上人踩踏。5.2、屋面变形缝、水落口、檐口等处，施工中应进临时堵塞和挡盖，以防止杂物进入，施工完后将临时堵塞和挡盖清除，保证管口畅通。5.3、屋面施工各构造层应及时进行，特别是保护层应与防水层连续做，以保证防水层的完整。5.4、保温层施工完后严禁碰撞，损坏。115.5、屋面施工时不得污染墙面、檐口及其它已施工完的成品。5.6、屋面施工时各构造应及时进行施工。5.7、雨水管安装前，对雨水斗处加临时弯头，不使雨水斗的排水浇墙，造成墙面污染。第五章第五章 成品保护成品保护12第六章第六章 安全文明施工管理安全文明施工管理6.1、从事各项施工的操作人员一律遵守本岗位安全职责，特殊工种人员持证上岗。6.2、在屋面上施工必须做好临边防护。必要时系好安全带。6.3、施工现场有从事明火操作的人员，必须事先向安全员开动火证，提出用火申请。现场的汽油应距离作业面不少于15米。6.4、施工时精力集中，不得嬉戏大闹。夜间施工设置足够的照明。136.5、做好的防水层，在施工过程中，应采取措施进行保护。屋面施工时不得污染墙面、檐口侧面及其他已施工完的成品。6.6、雨水管安装时应系好安全带，确保安装时的安全操作。6.7、施工现场严禁吸烟，必须按规定佩带好安全帽。施工现场的垃圾集中堆放，及时清运。第六章第六章 安全文明施工管理安全文明施工管理14
