吊装施工技术知识讲座.ppt

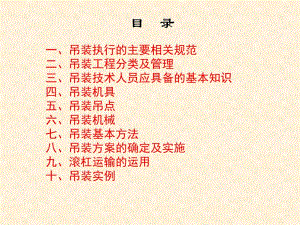

目 录一、吊装执行的主要相关规范二、吊装工程分类及管理三、吊装技术人员应具备的基本知识四、吊装机具五、吊装吊点六、吊装机械七、吊装基本方法八、吊装方案的确定及实施九、滚杠运输的运用十、吊装实例一、吊装执行的主要相关规范GB5082 起重吊运指挥信号GB6067-1985起重机械安全规程SH3505-2002 石油化工施工安全技术规程（石化标准）SH/T3536-2002石油化工工程起重施工规范（石化标准）SH/T3515-2003大型设备吊装施工工艺标准（石化标准）HG20201-2001工程建设安装工程起重规范（化工标准）HG/T21574-2008化工设备吊耳及工程技术要求SY6279-1997大型塔类设备吊装安全规程（石油标准）国家质量技术监督局 第13号 特种设备质量监督与安全检查规定国家质量技术监督局(2001版）特种设备注册登记与使用管理规则 二、吊装工程分类及管理1、依据石油化工工程起重施工规范SH/T3536-2002标准对起重作业施工等级进行划分如表1起重施工作业前应编写吊装方案，编写、审核、审批人员的条件要求如表2，编写完成后应报送建设/监理单位确认。2、根据HG20201-2001起重施工按工件质量划分以下四个 等级小型：工件质量小于40T或工件高度小于30m；中型：工件质量为40-80t或工件高度大于等于30m；大型：工件质量为80-300t或工件高度大于等于60m；超大型：工件质量为大于等于300t或工件高度大于等于100m；二、吊装工程分类及管理三、吊装技术人员应具备的基本知识掌握力学知识；了解材料性能；了解起重设备及机械；具有一定的测绘技能。四、吊装机具 起重绳索及附件 1、麻绳:设备吊装常用油浸透麻绳和白棕绳 具有质轻、柔软、易绑扎、抗拉强度小、易磨损、价格低的特点，只适合于手动吊装绳扣和走绳以及在吊装作业中做手拉溜绳，不得在机械驱动的吊装作业中作为起吊索具使用。常用的主要是油浸麻绳和白棕绳；麻绳在作走绳使用时，安全系数不得小于10，作绳扣使用时，不得小于12。四、吊装机具 绳索打结的形式 平结和组合结：用于两绳头连接。平结使用后不易解开，多用于不经常解开的绳接头。组合结使用后容易解开，多用于经常解开的绳接头。拴柱结 拴柱结分缆风绳固定绳结和溜松绳结两种，溜松绳结可以在索具受力后慢慢放松。梯形结和双梯形结 在桅杆绑扎和缆风绳用。8字结 多用于长件的横吊。倒背结 多用于长件的竖吊。板头结 在空中临时搭挂脚手板用。琵琶结 常用于绳头的固定。杠棒结 拾物时穿杠子使用。拔人结 在悬空作业时，供吊人作简便的短时间工作用。挂钩结 用于绳索与吊钩之间的连接。四、吊装机具四、吊装机具 2、钢丝绳 钢丝索有十多种，但设备吊装一般只使用由一根纤维芯和6股组成的3种钢丝绳，即619+1型、637+1型661+1型，吊装中应选择多股细丝柔软的钢丝绳，这样钢丝绳容易插接，并且使用性能好、强度高，相对耐磨性差；619+1型：主要用于做拉索、缆风索及在其他少弯曲，受磨损时采用。637+1型：宜红玉滑车组及其他弯曲时采用；661+1型：用于滑车组，制作吊索、起吊绑索和重型机械。钢丝绳选用可根据吊装重量查GB/T8918-1996钢丝绳主要参数表选用，也可按如下经验计算公式：当抗拉强度b=1700N/mm2时；d=(Sb/520)1/2 当抗拉强度b=1400N/mm2时；d=（(1700/1400）Sb/520)1/2 当抗拉强度b=2000N/mm2时；d=（(1700/2000）Sb/520)1/2 其中Sb为钢丝绳破断拉力 Sb=KP K为安全系数、P为起重重量；在使用中应注意的问题：A使用用应避免钢丝绳绑扎有尖锐棱角处；B不得过电、被火烧；C如钢丝绳断股、锈蚀、断丝和磨损超过标准、受热退火和发生各种严重变形时，应报废。钢丝绳的安全系数（根据SH/T3536-2002)A作拖拉绳索时，K3.5；B作卷扬机走绳时，K5；C作捆绑绳扣使用应符合下列规定 工件重量小于或等于50t，K8；工件重量大于50t，K6；D作系挂绳扣时，K5 E作载人吊篮时，K14 四、吊装机具、举例计算例1：有一直径为6*37+1、b=1850N/mm2 直径30mm的钢丝绳，用它来起吊一台设备，试求钢丝绳允许起吊设备的质量。解：当b=1850N/mm2时，Sb=566d2=566*30*30=509400（N)P=Sb/k=509400/8=31460N=6.378T (Sb为绳索的破断拉力，P为钢丝绳的许用拉力，k为安全系数依据SH/T3536 k=8例2：一重10t的设备，应选用b=1700N/mm2 多大的钢丝绳进行吊装；解：先计算钢丝绳的许用应力：P=10*9.8*1000=98000N 再计算钢丝绳的破断拉力：Sb=P*k=98000*8=784000N 最后计算钢丝绳的直径d=(Sb/520)1/2=(784000/520)1/2=38.83mm 查表取40mm钢丝绳四、吊装机具 3、钢丝绳附件 绳卡：主要用于夹紧钢丝绳；最长用的为标准绳卡，GB5976-96,常用于缆风索、吊索等固定端的连接上，一般与套环一起使用。装绳卡的数量、绳卡间的间距与钢丝绳的直径有关，直径越大，需绳卡数量最多，间距也增大。各绳卡拧紧的 程度一般以将钢丝绳压扁1/3左右为宜。四、吊装机具公称尺寸公称尺寸（mm）绳卡数量绳卡数量（个）（个）绳卡间距绳卡间距（mm）公称尺寸公称尺寸（mm）绳卡数量绳卡数量（个）（个）绳卡间距绳卡间距（mm）627026517082802851801031003262001231003672301431004082601631204492901841204810310204120521133022414056123502451506013370 钢丝绳用套环：使用时，钢丝绳一端嵌在套环的凹槽中，形成环状，用以保护钢丝绳承载时免受损伤。主要包括型钢套环、普通套环、中型套环三种。在吊装过程中，有时也采用钢管割开成两半后包在吊装构件的棱角上实现对钢丝绳的保护用。四、吊装机具四、吊装机具 4、吊索 吊索又称千斤绳、绳套等。吊索用钢丝绳制成。根据具体情况吊索在使用时可采用单支、双支、四支或多支的型式。吊索的形式：用钢丝绳制作，其端头以插接法制成封闭的万能吊索和两段成环状的轻便吊索。其插接长度a约为20-30倍钢丝绳直径，长度L更具吊装需要确定。在起吊设备时间，吊索最理想是垂直的，一般不要小于30（指索与水平方向夹角），有时夹角控制在45-60之间，夹角越小，吊索内力约大，并且它的水平分力会对起吊的设备产生相当大的压力。四、吊装机具吊索钢丝绳长度 四、吊装机具吊索钢丝绳直径、根数及吊重的选择（此表是按6*37+1、抗拉强度为1400MPa，安全系数为6进行测算）、起重机具：在起重作业中，常用卸扣、吊钩、索具螺旋扣等为连接工具，还经常使用千斤顶和手拉葫芦。1、卸扣：又称卡扣或卸甲，是起重作业中用的最多的连接工具之一。有D形和弓形卸扣。四、吊装机具 2、吊钩与吊环：主要在各类起重机械上，用其钩挂设备或重物，起重机械通过吊钩才能发挥功效，是重要起重部件。吊钩用单钩和双钩两种，一般用锻造方法制成。四、吊装机具 3、松紧螺栓（花篮螺栓、拉紧器）：用于调整钢丝绳松紧，吊装施工中多用于中小型储罐采用电动葫芦起罐施工；按两头形状分为OO、CC、UU、CO、CU、OU等六种。四、吊装机具 4、牵引设备：吊装常用的牵引设备有电动慢速卷扬机、手动卷扬机和绞磨。手动卷扬机和绞磨只用在设备质量不大，要求起重速度较低或没有电源的吊装作业。电动慢速卷扬机：一般大、中型设备吊装均采用此类型。分单筒和双筒两种，又分为可逆式和摩擦式两类。设备吊装常用齿轮传动的可逆式慢速卷扬机。安装和使用注意事项：a卷扬机应安装在平坦、开阔、前方无障碍物的地方，操作人员应能直视设备吊装过程，同时又可接受指挥信号；b卷扬机的固定应可靠，严防倾覆和移动，一般用地锚、车间柱基和重物施压等为锚固点，绑缚卷扬机固定的钢丝绳应从两侧引出，以防底座受后力移动。c在使用中应全面检查卷扬机的机械装置和电气系统，保证可靠。5、千斤顶：分为机械式和液压式，液压式分为普通液压千斤顶和分离式液压起顶机两种类型。主要常用的是螺旋式千斤顶和液压式千斤顶两种；a螺旋式：具有自锁作用，不会因为停止操作而突然下降，建议在起重设备需长时间稳固时，作业多采用此类；b液压式：适合于快速加力并承受载荷时间较短的场合，比如在大罐施工涨圈撑圆。c分离式液压起顶机：主要顶举重物和用钩角起重。使用注意事项：a千斤顶必须安放在稳固凭证结实的基础上，通常应木板或钢板，加大千斤顶承压面积，防止千斤顶下陷或歪斜。b千斤顶头部与被顶之物之间可以垫薄木板，铝板等软性材料，用以增加摩擦，防止千斤顶受力后滑脱。并且千斤顶应使头部与被顶物全面接触，防止出现点接触和偏接触的情况 四、吊装机具 c千斤顶应允许在顶升高度内工作，螺旋千斤顶出现红色警告线时，应停止顶升。d应加强千斤顶的维护和保养，使其经常处于完好备用状态。e液压千斤顶不得使用存在有动载荷的场合，以防止泄压而出现意外。四、吊装机具四、吊装机具 6、手拉葫芦：又称倒链、斤不落等，是一种广泛用于起重作业的简单起重工具，起吊高度一般不超过3m，一般常用2t、3t、5t三种，最大有20T，具有吊装平稳、操作方便的特点。7、电动葫芦：主要包括环链式和钢丝绳式两种。主要用于中型储罐倒装工艺，也可以用于特殊场合，多组电动葫芦通过电路系统控制，实现同时提升或单个提升的功能。四、吊装机具 5、滑轮组：在起重作业中广泛使用滑轮和卷扬机相配合进行设备的起重和搬运工作，在起重作业中，滑轮组是一种主要的起重吊装工具。按使用方法分，有定滑轮、动滑轮、导向滑轮。滑车组则是由定滑轮和动滑轮用绳索串联地穿绕滑轮之间而组成。使用滑车组中定滑车位置不动，只是滑轮转动，而动滑车随着中午同步移动，起省力作用，且滑车中滑轮愈多，省力也越大，但重物的移动速度亦相应愈满。四、吊装机具四、吊装机具 6、锚碇装置：在设备吊装和运输中，常需用锚碇装置，用以固定卷扬机、缆风绳索、定滑车和导向滑车，是吊装设施的重要组成部分，它有桩式铆碇、预埋式锚碇、压置式铆碇，利用已有建筑物铆碇和灌注锚碇等多种形式。四、吊装机具 7、平衡梁 在起重作业中，经常遇到大型精密设备和超长身背，这些设备在吊装过程中既要保持平衡，又要保证不被绳索擦伤，并要在起吊中使它产生的变形较小，为满足这些起吊要求，在起重作业中多采用平衡梁。在施工现场中，使用平衡梁的方式较多，有槽钢型、钢管型、桁架型和特殊结构的平衡梁。四、吊装机具四、吊装机具 吊点：是指设备吊装时，吊具在塔体设备的绑结受力点。实现吊点连接方式有钢丝绳吊索缠绕捆扎法、吊耳法、（塔）顶端吊具法等。1、吊耳：吊耳设置前必须对吊耳承载能力仔细核算、以及吊点位置、吊点位置设备的抗撕裂破坏分析。设备吊耳的结构形式：a顶部板式吊耳 b侧壁板吊耳 c卧式容器板式吊耳 d轴式吊耳 e尾部吊耳 吊耳的设置应符合如下要求：a有利于设备就位，且使吊装机具处于合理工作状态；b满足被吊装物体强度及稳定的要求；c吊装绳索具有足够的工作空间；d对于容器类设备应考虑在加工厂出厂前完成吊耳的设计和选择并在容器上焊接，尤其对于需要热处理的设备尤其要考虑；五、吊装吊点 板式吊耳：五、吊装吊点 轴式吊耳：五、吊装吊点 尾部吊耳：用于设备较重、重心较高的设备吊装中。五、吊装吊点 五、吊装吊点 2、缠绕捆扎法 其方式是用钢丝绳拦腰捆扎塔体以形成吊点，此种方法作业困难，操作麻烦，近年来以少采用。一般多用在两台吊车抬吊的吊装施工。五、吊装吊点 3、吊具辅助法（塔顶端吊具）在具有顶端法兰结构的塔类吊具为吊装受力点进行，可设置为单吊点或双吊点。六、吊装机械 吊装机械常用的包括自行式起重机械和固定式起重机械。桅杆属于固定式起重机械。桅杆是一种简单的起重工具。在吊装设备时，常遇到施工现场狭窄，吊车无法进行工作，或现场无吊车，在这种情况下可采用桅杆。(a)独脚桅杆 (b)人字桅杆
