《综合布线技术与施工》第5章 综合布线系统的测试.ppt

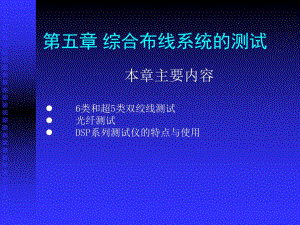

第五章 综合布线系统的测试本章主要内容l6类和超5类双绞线测试l光纤测试lDSP系列测试仪的特点与使用51 双绞线的测试双绞线的测试 1.线缆的长度线缆的长度(Length)线缆的长度指连接电缆的物理长度。对线缆长度的测量方法有两种规格：1)基本链路模型(Basic Link)2)信道模型(Channel)2.线路图（线路图（Wire Map）线路图是验证线对连接是否正确。3.衰减(Attenuation)衰减(Attenuation)是沿链路的信号损失度量 4.近端串扰NEXT损耗(Near-End Crosstalk Loss)当信号在一个线对上传输时会同时将一小部信号感应到其他线对上，这种信号感应就是串扰 近端串扰(NEXT)损耗是测量一条UTP链路中从一对线到另一对线的信号耦合 5.特性阻抗 特性阻抗包括电阻及频率为1100MHz的电感阻抗及电容阻抗，它与一对电线之间的距离及绝缘体的电气性能有关。6、超5类、6类线测试有关标准1）线缆长度 2）线路图 3）衰减量 4）近端串扰 5）综合近端串扰 6）远端串扰 7）结构回流损耗 8）等效式远端串扰 9）综合远端串扰 10）回波损耗 11)特性阻抗 12）衰减串扰比 12）衰减串扰比 13）直流环路电阻 14）传输时延T 15）线对间传播时延差7、一条电缆（UTP5）的认证报告52光缆的测试 光缆长度测试是利用OTDR比较精确的测试出每盘光缆的光纤长度，再根据换算公式算出光缆的长度，为光缆的布放提供精确的数据。衰减测试常用的方法有：1）剪断法 2）插入法 3）OTDR法。传输延时是指信号在光缆线路中传输所使用的时间。插入损耗是指光纤中的光信号通过活动连接器之后，其输出光功率相对输入光功能的比率的分贝数 光缆后向散射信号曲线，是观察光纤沿长度衰减分布是否均匀、有无光纤断裂。光纤折射率测试方法主要用OTDR法53常用的测试仪器
