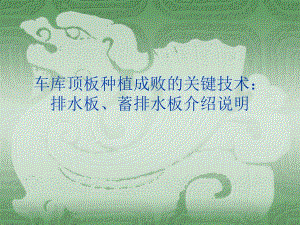

车库顶板园林种植成败的关键技术：排水板、蓄排水板介绍说明1.ppt

车库顶板种植成败的关键技术：排水板、蓄排水板介绍说明 经过防水处理的地下车库顶板是一个密闭不透水体系，雨水、浇灌水通过渗透会在顶板上积聚，若没有有效的排水、透气循环系统，顶板长期积水，轻则会导致车库顶板漏水流向地下车库，重则可能会造成植物烂根枯萎甚至死亡。车库顶板防水系统的质量是车库顶板种植成败的关键技术，一旦防水出现渗漏，必将返工，势必会直接影响到车库顶板种植的质量、进度及苗木的成活。排水板、蓄排水板系统必要性：排除雨季积水和灌溉积水；蓄水湿润植根；过滤泥水防止阻塞排水管；避免土壤中细微颗粒的流失，保证苗木的营养供给；阻隔种植的植根穿透 早些年材料技术不发达的时候，人工干预系统是采用河卵石河卵石构筑透水排水层，级配砂石过滤层构筑水土保持层。典型标准做法如下：1、人工配制耕植土层；2、自然土壤基层（一定程度的压实）；3、浇灌系统（在土壤基层中预埋）；4、级配砂石过滤层（约150mm）；5、河卵石排水层；6、细石混凝土防水保护层；7、防水层（依设计）；8、车库顶板钢筋混凝土结构。排水板、蓄排水板这两种排水方式在国内是近些年才出现的，其正确的系统构造自上而下设计分别如下：二、蓄排水板1、种植土层；2、自然土壤（回填压实）；3、浇灌系统（土壤基层中预埋）；4、聚酯无纺布（即土工布）水土保持过滤层；5、蓄排水板；、蓄排水板；6、耐根穿排水层；、耐根穿排水层；7、细石混凝土防水保护层；8、防水层(依设计)；9、找坡层：海棠湾找坡坡度0.5%；10、车库顶板结构。一、排水板1、种植土层；2、自然土壤（回填压实）；3、浇灌系统（土壤基层中预埋）；4、聚酯无纺布（即土工布）水土保持过滤层；5、架空网格；、架空网格；6、排水板、排水板；7、细石混凝土防水保护层；8、防水层(依设计)；9、找坡层：海棠湾找坡坡度0.5%；10、车库顶板结构。车库顶板排水系统设计构造节点图车库顶板排水系统设计构造节点图:排水沟十分重要，见下页聚酯无纺布水土保持过滤层浇灌系统（土壤中预埋）自然土壤层（回填压实）种植土层车库顶板防排水构造图车库排水沟蓄水板+耐根穿排水层 或 架空网格+排水板细石混凝土防水保护层防水层找坡层 坡度0.5%车库顶板结构天津某项目，未设置排水沟，图示为雨季后顶板排水板排出的积水。此项目后来经返工，设置了排水沟。技术关键：顶板排水出口顶板排水出口,接入市政管线接入市政管线排水板必须找好坡度，保证排水方向；车库顶板必须设置排水系统，保证所排水流能够被统一收集、排出；车库顶板上的道路尽可能设置独立的雨水系统，避免硬铺上面的雨水直接排向绿地，给绿地的排水造成双重压力。排水板照片和大样图架空塑料网格聚酯无纺布（即土工布）排水板蓄排水板照片和大样图聚酯无纺布（即土工布）蓄排水板耐根穿排水层：1mm厚HDPE土工膜耐根穿排水层：0.7mm厚聚乙烯丙纶蓄排水板与排水板造价对比200g/土工布土工布:2元元/蓄排水板：蓄排水板：16元元/耐根穿排水层耐根穿排水层：3.5元元/施工费：施工费：1.5元元/合计合计：23元元/平方米平方米 (综合单价综合单价)200g/土工布土工布:2元元/架空网格：4.5元元/排水板：排水板：14元元/施工费：施工费：1.5元元/合计合计：22元元/平方米平方米 (综合单价综合单价)此报价的材料质量一般，可根据项目情况使用更高档次的材料。小结除了蓄水，排水板和蓄排水板大体上使用功能一致。蓄排水板多了一个蓄水功能，在缺水区域或者是顶板覆土浅（低于40cm的土壤保水能力低）的区域，更加适用。使用蓄排水板可以节约绿化浇灌用水。
