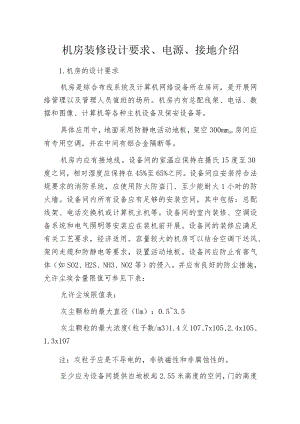

机房装修设计要求、电源、接地介绍.docx

机房装修设计要求、电源、接地介绍1.机房的设计要求机房是综合布线系统及计算机网络设备所在房间，是开展网络管理以及管理人员值班的场所。机房内有总配线架、电话、数据和图像、计算机等各种主机设备及保安设备等。具体应用中，地面采用防静电活动地板，架空300mmo,房间应有专用空调，并在中间有铝合金隔断等。机房内应有接地线。设备间的室温应保持在摄氏15度至30度之间，相对湿度应保持在45%至65%之间。设备间应安装符合法规要求的消防系统，应使用防火防盗门、至少能耐火1小时的防火墙。设备间内所有设备应有足够的安装空间，其中包括：总配线架、电话交换机或计算机主机等。设备间的室内装修、空调设备系统和电气照明等安装应在装机前开展。设备间的装修应满足有关工艺要求，经济适用。容量较大的机房可以结合空调下送风、架间走缆和防静电等要求，设置活动地板。设备间应防止有害气体（如SO2、H2S、NH3、NO2等）的侵入，并应有良好的防尘措施，允许尘埃含量限值可参见下表：允许尘埃限值表：灰尘颗粒的最大直径（Um）：0.53.5灰尘颗粒的最大浓度（粒子数/m3）1.4义107、7x105、2.4x105、1.3x107注：灰粒子应是不导电的，非铁磁性和非腐蚀性的。至少应为设备间提供自地板起2.55米高度的空间，门的高度应大于2.1米，门宽应大于90厘米，地板的等效均布活载荷应大于5kNm20但凡安装综合布线硬件的地方，墙壁和天棚应涂阻燃漆。设备间的一般照明，最低标准应为1501x,规定照度的被照面，水平照度指距地面08米处，垂直面照度指距地面1.4米处的规定。2. PDS系统对电源系统的要求设备间内放置计算机主机时，应按照计算机主机电源要求开展机房设计。设备间安放电话程控交换机或电话模块设备时，应按照工业企业程控用户交换机工程设计规范CECSO9:89或相应的电话局用交换机房设计规范开展设计。机房的380V三相交流电由配电房单独引入至机房交流配电箱，电源进主机前应开展稳压处理，空调照明电源另接。并尽量提供双路供电，大楼不间断供电系统UPS为主机及相关设备和机房管理人员服务。设备间和配线间内应有可靠的交流220V50Hz电源供电。建议每一个或每一组信息插座附近设一个单相三线电源插座。3. PDS系统对电气防护及接地的要求PDS系统的周围环境存在电磁干扰时，必须采用屏蔽防护措施，抑制外来的电磁干扰。布线管道（布线管道内已有非屏蔽双绞线缆）与电磁干扰源之间的距离。如下表所列。布线管道与电磁干扰源之间的最小分隔距离靠近于电压小于500V的电力线和电力设备电磁干扰源日光灯变压器及电动机无屏蔽的电力线或电力设备无屏蔽的电力线或电力设备电力线穿在接地的金属管道内5kVA5kVA5kVA布线管道非金属布线管道接地的金属布线管道接地的金属布线管道最小分隔距离(m)0.31.10.130.310.610.070.150.300.080.15注：一般PDS系统单独布线时，应与动力线至少保持InI以上的距离。同时，线缆必须远离大容量的电机、发电机、感应加热器、电弧焊机、X射线设备、射频、微波或雷达源等干扰信号源。PDS系统采用屏蔽铜芯线缆时，其各段的屏蔽电缆层均应保持连通并接地，屏蔽层应就近焊接接地。PDS系统在需要屏蔽的场所采用非屏蔽铜芯电缆在金属铁管或金属电缆走线槽(桥架)内敷设时，各段铁管或金属桥架都应有牢靠的电气连接并接地。屏蔽层的连续性接地得不到保证，那就应在每一条非屏蔽铜芯双绞线线缆旁布置一条裸铜线的接地线，起到屏蔽世流保护效应的作用，或直接采用屏蔽双绞线线缆。PDS系统干线线缆的位置应尽可能位于建筑物的中心部分，不应在建筑物的四角上，以防止雷击。布线电缆从建筑物外引入时，为防止受到雷击、电力线碰地、电源
