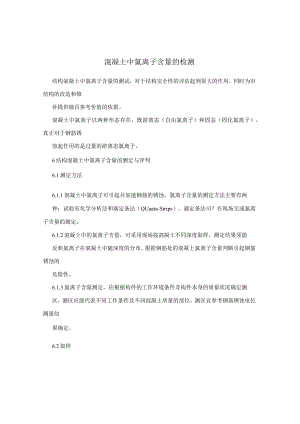

混凝土中氯离子含量的检测.docx
混凝土中氯离子含量的检测结构混凝土中氯离子含量的测试，对于结构安全性的评估起到很大的作用，同时为旧结构的改造和修补提供极具参考价值的依据。混凝土中氯离子以两种形态存在，既游离态（自由氯离子）和固态（固化氯离子），真正对于钢筋锈蚀起作用的是过量的游离态氯离子。6结构混凝土中氯离子含量的测定与评判6.1测定方法6.1.1混凝土中氯离子可引起并加速钢筋的锈蚀。氯离子含量的测定方法主要有两种：试验室化学分析法和滴定条法（QUaata-Strips）。滴定条法司？在现场完成氯离子含量的测定。6.1.2混凝土中的氯离子含量，可采用现场按混凝土不同深度取样，测定结果须能反映氯离子在混凝土中随深度的分布，根据钢筋处的混凝上氯离子含量判断引起钢筋锈蚀的危险性。6.1.3氯离子含量测定，应根据构件的工作环境条件及构件本身的质量状况确定测区，测区应能代表不同工作条件及不同混凝土质量的部位，测区宜参考钢筋锈蚀电位测量结果确定。6.2取样6.2.1混凝土粉末分析样品的取样部位和数量(1)分析样品的取样部位可参照钢筋锈蚀电位测试测区布置原则确定。(2)测区的数量应根据钢筋锈蚀电位检测结果以及结构的工作环境条件确定。在电位水平不同部位、工作环境条件、质量状况有明显差异的部位布置测区。(3)每一测区取粉的钻孔数量不宜少于3个，取粉孔可与碳化深度测量孔合并使用。(4)测区、测孔应统一编号。6.2.2取样方法(1)使用直径20mm以上的冲击钻在混凝土表面钻孔，钻孔前应先确定钢筋位置。(2)钻孔取粉应分层收集，一般深度间隔可取3mm、5mm、IOnIm、15mm、20mm>25mm、50Inin等。若需指定深度处的钢筋周围氯离子含量，取粉间隔可进行调整。(3)钻孔深度使用附在钻头侧面的标尺杆控制。(4)用一硬塑料管和塑料袋收集粉末，如图对每一深度应使用一个新的塑料袋收集粉末，每次采集后，钻头、硬塑料管及钻孔内都应用毛刷将残留粉末清理十净，以免不同深度粉末混杂。ISIsI钻孔取混陵上物末的方法(5)同一测区不同孔相同深度的粉末町收集在一个塑料袋内，重量不应少于25g,若不够，可增加同一测区测孔数量。不同测区测孔相同深度的粉末不应混合在一起。(6)采集粉末后，塑料袋应立即封门保存，注明测区、测孔编号及深度。第34页6.3滴定条法分析步骤：。)将采回的样品过筛，去掉其中较大的颗粒。(2)将样品置寸：105?5?烘箱内烘2h后，冷却至室温。(3)称取5s样晶粉末(准确度优于?01g)放入烧杯中。(4)缓慢加人50mL(l.0moL)HN03,并彻底搅拌直至嘶嘶声停止。(5)用石蕊试纸检查溶液是否呈酸性(石蕊试纸变红)，如果不呈酸性，再加入适量硝酸。(6)加入约5s无水碳酸钠(Na2C03)。(7)用行蕊试纸检查溶液是否呈中性(石蕊试纸不变),否则再加入少量无水碳酸钠直至溶液呈中性。用过滤纸做一锥斗加入液体。(9)当纯净的溶液渗入锥头后，把滴定条插入液体中。(Io)待到滴定条顶端水平黄色细条转变成蓝色，取出滴定条并顺着由上至下的方向将其擦干。(11)读取滴定条颜色变化处的最高值，然后，在该批滴定条表中查出所对应的氯离子含量值，此值是以百万分之几(PPm)表示的。若分析过程取样5s,加硝酸50mL,则将杏表所得的值除以1000即为百分比含量。(12)如果使用样品重量不是5s或使用过量的硝酸，则应按下式修正百分比含量。6.4试验室化学分析法6.4.1混凝土中游离氯离子含量的测定(1)适用范围：测定硬化混凝土中砂浆的游离氯离子含量。(2)所需化学药品：硫酸(比重1.84)、酒精(95%)、硝酸银、铝酸钾、酚醐(以上均为化学纯)、氯化钠(分析纯)。(3)试剂配制?配制浓度约5%倍酸钾指示剂一一称取5s倍酸钾溶于少量蒸储水中，加入少量硝酸银溶液使之出现微红，摇匀后放置12h后，过滤并移入IoOmL容量瓶中，稀释至刻度。?配置浓度约0.5%酚溶液一一称取0.5s酚酰，溶于75ml,酒精和25InL蒸福水中。?配置稀疏酸溶液一一以1份体积硫酸倒入20份蒸镭水中。?配置o.02N氯化钠标准溶液一一把分析纯氯化钠置于瓷甜埸中加热（以玻璃棒搅拌），一直到不再有盐的爆裂声为止。冷却后称取1,2z左右（精确至0.Img）,用蒸储水溶解后移入1OOornL容量瓶，并稀释至刻度。第35页本方法采用离子选择电极法（ionselectiveelectrode,ISE）ISE法,混凝土氯离子含量测定仪实验室内测定混凝土、砂石子、外加剂、拌和水等材料的水溶性氯离子含量，纯净水自然溶解氯离子，运行成本低，操作简单，适合于科研和检测中实验室做氯离子含量测试。混凝土氯离子含量测定仪氯离子选择电极（美国）电极标定溶液与电极稳定液，萃取液可测定混凝土、砂石子、外加剂、拌和水等材料的水溶性氯离子含量；T-5混凝土氯离子含量测定仪氯离子浓度测量范围：LOxl0-1.0xlOmol/L；3分钟快速测定试样中氯离子浓度及质量百分比；测试数据连续记录，可打印和导出主机重量400克1 .粉状试样烘干，称重，备好待测；2 .取定量试样用蒸锵水自然浸泡，用磁力搅拌器搅拌均匀；3 .连接电极，主机，打开操作软件；4 .混凝土氯离子含量测定仪通过软件，用标定溶液标定电极；5 .试样溶液中加入电极稳定液，用标定完的电极测量，单个试样测试时间为1分钟；6 .混凝土氯离子含量测定仪通过软件打印测量数据，导出或储存试验数据。
