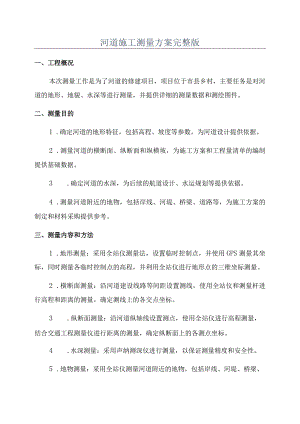

河道施工测量方案完整版.docx

河道施工测量方案完整版一、工程概况本次测量工作是为了河道的修建项目，项目位于市县乡村，主要任务是对河道的地形、地貌、水深等进行测量，并提供详细的测量数据和测绘图件。二、测量目的1 .确定河道的地形特征，包括高程、坡度等参数，为河道设计提供依据。2 .测量河道的横断面、纵断面和纵横坡，为施工方案和工程量清单的编制提供基础数据。3 .确定河道的水深，为后续的航道设计、水运规划等提供依据。4 .测量河道附近的地物，包括岸线、河堤、桥梁、道路等，为施工方案的制定和材料采购提供参考。三、测量内容和方法1 .地形测量：采用全站仪测量法，设置临时控制点，并使用GPS测量其坐标，同时测量各临时控制点的高程，并利用全站仪进行地形点的三维坐标测量。2 .横断面测量：沿河道建设线路等间距设置测线，使用全站仪和测量杆进行高程和距离的测量，确定测线上的各交点坐标。3 .纵断面测量：沿河道纵轴线设置测点，使用全站仪进行高程测量，结合交通工程测量仪进行距离的测量，确定纵断面上的各测点坐标。4 .水深测量：采用声纳测深仪进行测量，以保证测量精度和安全性。5 .地物测量：采用全站仪测量河道附近的地物，包括岸线、河堤、桥梁、道路等，并测量其坐标、高程等数据。四、测量仪器和材料1.全站仪：用于地形测量、横断面测量、纵断面测量和地物测量。2 .GPS：用于控制点的坐标测量。3 .测量杆：用于横断面测量和地物测量的距离测量。4 .声纳测深仪：用于水深的测量。5 .笔记本电脑：用于数据采集和处理。五、测量精度和控制1.地形测量精度要求：地形点的水平位置精度不大于±2三k11b高程精度不大于±2mm。2 .横断面测量精度要求：交点的水平位置精度不大于±IOmm,高程精度不大于±5mm。3 .纵断面测量精度要求：测点的水平位置精度不大于±10mm,高程精度不大于±5mm。4 .水深测量精度要求：测点的水深精度不大于±0.1m。5 .地物测量精度要求：地物的水平位置精度不大于±30mm,高程精度不大于±10mm。六、测量时间安排1 .地形测量：预计耗时3天。2 .横断面测量：预计耗时2天。3 .纵断面测量：预计耗时2天。4 .水深测量：根据实际情况确定耗时。5 .地物测量：根据实际情况确定耗时。七、测量数据处理和成果输出1 .测量数据采集完毕后，应及时进行数据处理和质量检查，确保测量数据的精度和准确性。2 .根据测量数据，制作地形图、横断面图、纵断面图和水深图等图件,并编制详细的测量报告。3 .将成果报告提交给施工单位和相关设计单位，供施工和设计参考使用。以上是一份完整的河道施工测量方案，通过科学的测量方法和仪器，可以提供准确的测量数据，为河道的施工和设计提供有力支持。
