楼梯模板搭设施工技术交底.docx

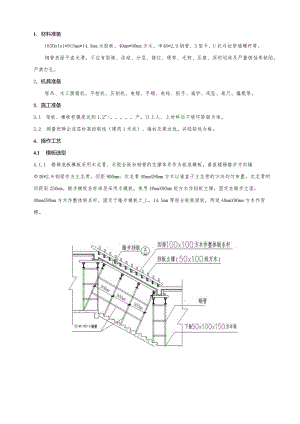

1、材料准备183OnInl*915mm*14.5mm木胶板、40mm*90mm方木、48*2.9钢管、3型卡、U托对拉穿墙螺杆等。钢管表面平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕、深的划道及严重锈蚀等缺陷，严禁打孔。2、机具准备塔吊、木工圆锯机、平刨机、压刨机、电锯、手锯、电钻、扳手、扁铲、线坠、卷尺、撬棍等。3、施工准备3.1 筏板、楼板校强度达到1.2"/，产，以上人、上材料后不破坏舲面为准。3.2 测量班弹出该层标高控制线（建筑1米线）、墙柱及梁边线，并经验线合格。4、操作工艺4.1 模板选型4.1.1 楼梯底板模板采用木龙骨、木胶合板加钢管的支撑体系作为板底模板。垂直楼梯踏步方向铺48*2.9钢管作为主龙骨，间距900mm；次龙骨40mmX90mm方木以垂直于主龙骨的方向均匀布置，次龙骨的间距取25Omm。踏步模板非标准层采用木模板，使用40mmX90mm短方木作挡板立撑，固定在踏步立面，40mmX90mm方木作整体联系杆，固定于踏步模板之上，14.5mm厚胶合板做面板，两道40mmX90mm方木作背楞。40x90mm方木整体联系行楼梯模板楼梯模板4.1.2 楼梯施工缝留设于楼梯起步第三个踏步阴角位置，做法如下图:4.2 工艺流程测量放线一立杆安装一主龙骨安装一次龙骨安装一胶合板安装一钢筋绑扎一梯步模板安装一模板预检一报项目部验收4.2.3施工工艺4.3.1放线、抄平：弹好楼梯位置线，包括楼梯梁、踏步首末两级的角部位置、标高等。4.3.2铺垫板、搭立杆，安装龙骨，然后调节立杆高度，将主龙骨找平校正位置，标高，并加横杆。在楼梯踏步两端沿楼梯方向铺四根通长的方木作为次龙骨，次龙骨间距250mmo主龙骨以垂直于次龙骨的方向布置，间距900mm,用竖向立杆和横向短钢管加卡子锁紧顶住次龙骨。4.3.3铺设平台模板和梯段底板模板，模板拼缝严密不得漏浆。在板上划梯段宽度线，依线立外帮板。4.3.4绑扎楼梯钢筋并支设楼梯踏步模板。楼梯踏步模板采用40InnIX90mm方木和14.5mm厚木胶合板制作定型踏步模板，背部用40mmX90mm木方加以连接固定。4.3.5楼梯施工缝留设于楼梯起步第三个踏步阴角位置。5、质量标准5.1 模板安装允许偏差项目允许偏差（mm）备注柱、墙、梁轴线位移3尺检标高÷3基础承台截面尺寸±6柱、墙、梁截面尺寸±3阴阳角方正、顺直2方尺、塞尺、线尺预埋铁件中心线位移2拉线、尺量插筋中心线位移5尺量插筋外露长度+10尺量门窗洞口中心线位移3拉线、尺量门窗洞口宽高士5拉线、尺量门窗洞口对角线6拉线、尺量每层垂直42m靠尺检查表面平整度3预留洞截面内部尺寸+6尺检中心线位移6模板安装允许偏差表5.2 顶板模板允许偏差:项目允许偏差（Innl）相邻两板表面高低差2表面平整（2m以上）3相邻板缝隙2底模上表面标高±3顶板模板允许偏差表技术交底记录表C2-1编号工程名称交底日期施工单位分项工程名称模板工程交底提要楼梯模板搭设施工技术交底交底内容:交底审核人交底人专业工长质检员交底时间架子队接受交底人班组长质检员接受交底时间操作人员签字：交底审核人交底人专业工长质检员交底时间架子队接受交底人班组长质检员接受交底时间审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
