智能集成电容器在箱式变电站中的应用.docx

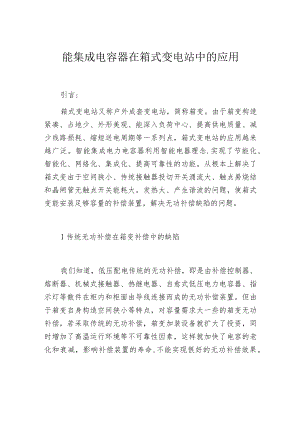

能集成电容器在箱式变电站中的应用引言:箱式变电站又称户外成套变电站，简称箱变。由于箱变构造紧凑、占地少、外形美观、能深入负荷中心、提高供电质量、减少线路损耗、缩短送电周期等一系列点，箱式变电站的应用越来越广泛。智能集成电力电容器利用智能电器理念.实现了节能化、智能化、网络化、集成化、提高可靠性的功能。从根本上解决了箱式变由于空间狭小、传统接触器投切开关涌流大、触点易烧结和晶闸管无触点开关能耗大。发热大、产生谐波的问题，使箱式变能安装足够容量的补偿装置，解决无功补偿缺陷的问题。1传统无功补偿在箱变补偿中的缺陷我们知道，低压配电传统的无功补偿，即是由补偿控制器、熔断器、机械式接触器、热继电器、自愈式低压电力电容器、指示灯等散件在柜内和柜面由导线连接而成的无功补偿装置。但由于箱变自身构造空间狭小等特点，对容量需求大一些的箱变无功补偿，若采取传统的无功补偿，箱变加装设备就扩大了投资，同时增加了高温运行环境等不可靠性因素，这样就加快了电容的老化和衰减，影响补偿装置的寿命,不能实现很好的无功补偿效果。2安科瑞AZC/AZC1.智能集成式电容器迫于解决传统无功补偿在箱变无功补偿中的带来的一系列缺陷之处，在传统补偿的根底上，寻求更大进步，安科瑞研发推出了AZC/AZC1.系列智能集成式电容补偿装置。图2-1AZC系列智能电容模块图2-2AZC1.系列智能电容模块它由智能测控单元、过零投切模块、线路保护单元、网络通讯模块、电力电容器等部分构成。革命性地替代常规由传统散件组成的无功补偿装置。改变了传统无功补偿装置体积庞大和笨重的构造模式，从而使新一代低压无功补偿设备具有补偿效果更好，体积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更方便，使用寿命更长，可靠性更高的特点，适应了现代电网对无功补偿的更*求。图2-3安科瑞无功补偿装置智能电容方案AZC/AZC1.系列智能电容采用定制段式1.CD液晶显示器，可实时显示三相母线电压、电流、功率因数、频率、电容器路数及投切状态、有功功率、无功功率、谐波电压总畸变率，电容器的温度。通过内部复合开关电路，自动寻找*投入（切除）点，实现无弧通断；保证过零投切，无涌流、触点不烧结、微能耗、无谐波，同时具有抗干扰、防雷击和电源缺相、空载跳闸的保护功能，特别适用于无功补偿时切换电容器组,更好的适应了箱变的无功补偿需求。3.1具有可靠、节能、高效补偿效果传统无功补偿设备接触器投切开关产生热量大，电容器运行条件差，易引起热继电器误动作；智能集成电力电容器采用智能型过零投切继电器，实现零电压投、零电流切。取消控制器，采用分散控制模式，防止因控制器故障导致整个系统瘫痪。且能实现单相分别补偿，解决三相负荷不平衡状况。到达可靠、节能、高效的补偿效果，提高了箱变的电能质量，保证系统的稳定、安全运行。3.2模块化设计、便于安装和检修智能集成电力电容器采用标准化、模块化设计，取代传统的控制器、空气开关、交流接触器、可控硅、热继电器、电容器，将其集合为一个整体，在箱变电容器组柜安装时,生产工时比传统模式减少60%以上。3.3具有简便的人机对话界面人性化的人机界面操作简便。液晶显示器、状态指示灯和按键实现人机联xi。液晶显示器上具有运行工况提示、故障中文提示.指示灯具备投运、退运和故障三种指示状态。可实时监测电网有关参数，显示设置参数，工作状态。可实时显示电网功率因数、电压、电流、有功/无功功率、电压总谐波畸变率、电容器投切状态，从而实现了配电的智能化综合管理。4完毕语智能电力电容器具有高度集成、构造紧凑、重量轻，与同容量的传统补偿设备相比占有空间减少很多，大大提高了箱变的无功补偿容量；因此该产品非常适合应用于箱式变电站中，并且在许多地方的箱式变电站也得到了充分应用。
