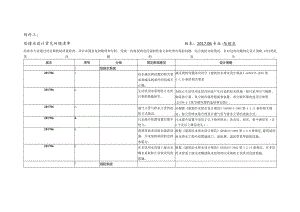

附件三：给排水设计常见问题清单版本：2017.06专业:给排水给排水专业通过对近期的院质量检查、项目审图意见的梳理和分析，发现一些典型的违反强制性条文和经常出现的问题，结合我院实际情况，针对这些问题制定设计策略,以杜绝此类问题的发生。版本序号分类常见审核意见设计策略1给排水系统2017061.给水减压阀设置的相关要求和减压阀部件的组成不正确。减压阀的设置除应符合建筑给水排水设计规范GB50015-2003第3.4.10条的相关要求2017062.生活饮用水系统防止水质污染的措施缺失。为防止生活饮用水管内回流产生污染的技术措施一般可采用空气隔断、倒流防止器、真空破坏器等措施和装置。真空破坏器的选用可参照12S108-2真空破坏器的选用和安装。2017063.通气立管与排水立管的连接方式错误。应根据建筑给水排水设计规范GB50015-2003第4.4.11条的相关规定，按立管排水量合理设计通气管与排水立管的连接方式。2017064.污水提升装置设置位置不恰当。污水提升装置不适用于以下场所排水：洗衣房、厨房、集中淋浴室（含3个及以上淋浴龙头）。2017065.建筑屋面未设雨水溢流设施，并未复核屋面的总排水能力。根据建筑给水排水设计规范GB50015-2003第4.9.8条规定,建筑屋面雨水排水工程应设置溢流口、溢流堰、溢流管系等溢流设施。2017066.在非饮用水管道上接出水嘴未采取防止误饮误用的措施。根据建筑给水排水设计规范GB50015-2003第3.2.14条规定，在非饮用水管道上接出水嘴或取水短管时应采取防止误饮误用的措施。2消防系统2017062.1室外消火栓及水泵接合器位置不当。1）为保证消防车从消火栓取水方便，消火栓距路边不应超过2m,为保证消防人员使用消火栓的安全，距房屋外墙不宜小于5m；2）保证沿街建筑能有两个消火栓的保护，规定消火栓的间距不应大于120m；3）室外消火栓和水泵接合器的布置应方便消防车取水和供水，水泵接合器距室外消火栓或消防水池的距离宜为15-40m.2017062.2消火栓系统阀门设置不当。1）由一根市政给水管上接入两根引水管，应在两根引水管之间的市政给水管上加设阀门：2）由室外消防环管上接入两根引水管，应在两根引水管之间的室外环管上加设阀门；3）室外环管应采用阀门分成若干独立段，每段内室外消火栓的数量不宜超过5个：4）室内消火栓管道应采用阀门分成若干独立段，对于单层建筑或水平成环的室内消火栓管道，检修停止使用的消火栓不应超过5个；5）室内消火栓竖管上端及下端均应设置阀门：6）对于多层民用建筑和其他厂房（仓库），室内消防给水管道上阀门的布置应保证检修管道时关闭的竖管不超过1根，但设置的竖管超过3根时可关闭2根：7）高层民用建筑、上海市及江苏省的民用建筑，室内消防给水管道上阀门的布置应保证检修管道时关闭的竖管不超过1根，但当设置的竖管超过4根时可关闭不相邻的2根。2017062.3喷淋系统压力控制不当。1）配水管道（报警阀后的管网）的工作压力不应大于L20MPa;2）轻危险级、中危险级场所中各配水管入口的压力均不宜大于0.40MPa；3）减压阀组应设在报警阀组入口前；4）减压孔板应设在信号阀及水流指示器后直径不小于50m的水平直管段上，前后管段的长度均不宜小于该管段直径的5倍，孔口直径不应小于设置管段直径的30%,且不应小于20i;5）水力警铃的工作压力不应小于0.05MPa。2017062.4消防水池最低有效水位设计错误。应根据消防给水及消火栓系统技术规范GB50974-2014第4.3.9、5.1.13条的相关规定正确设计消防水池最低水位。2017062.5消火栓系统压力开关设置位置消火栓系统压力开关应设在供水环管上，不应设在环管的某一路供水管上。2017062.6自动扶梯底部缺喷淋设计。根据建筑设计防火规范6650016-2014第8.3.3条的相关规定，自动扶梯底部应设喷淋。2017063其它2017063.1缺卫生间、主要机房详图。根据出图深度要求，必须出卫生间、主要机房详图。2017063.2缺抗震支架相关说明。应根据建筑机电工程抗震设计规范GB50981-2014的规定提供设计说明。2017063.3水表设置不当。水表设置位置应符合民用建筑姐水设计标准GB50555-2010第6.L9条的规定。2017063.4水泵布置电机未朝向主要通道。应根据消防给水及消火栓系统技术规范6850974-2014第5.5节的相关规定，合理布置水泵，设置检修通道。
