运放电路应用实例分析.docx

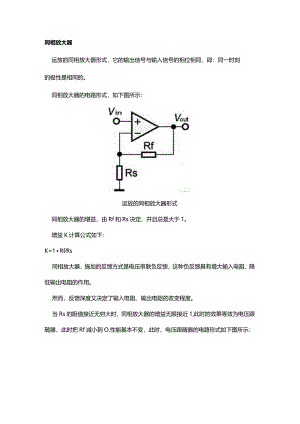

同相放大器运放的同相放大器形式，它的输出信号与输入信号的相位相同，即：同一时刻的极性是相同的。同相放大器的电路形式，如下图所示：运放的同相放大器形式同相放大器的增益，由Rf和Rs决定，并且总是大于1。增益K计算公式如下：K=1+RfRs同相放大器，施加的反馈方式是电压串联负反馈，这种负反馈具有增大输入电阻、降低输出电阻的作用。然而，反馈深度又决定了输入电阻、输出电阻的改变程度。当Rs的阻值接近无穷大时，同相放大器的增益无限接近1,此时的效果等效为电压跟随器，此时把Rf减小到O,性能基本不变，此时，电压跟随器的电路形式如下图所示：运放的电压跟随器形式电压跟随器，通常用在高阻抗电路与低阻抗负载之间的匹配，起到缓冲/隔离的作用。由于电压跟随器，有很深的负反馈，获得的缓冲/隔离作用远胜于单个分立元件组成的电压跟随器。相关推荐：看懂运算放大器原理。反相放大器运放的反相放大器形式，它的输出信号与输入信号的相位相反，即：同一时刻的极性是相反的。反相放大器的电路形式，如下图所示：运放的反相放大器形式反相放大器的增益，由Rf和RS决定，增益可以小于1、等于1、大于1。增益K计算公式如下：K=-RfRs式中的负号'表示输出极性与输入极性相反。反相放大器，施加的反馈方式是电压并联负反馈，这种负反馈，能减小输入和输出电阻的作用。然而，反馈深度又决定了输入电阻、输出电阻的改变程度。由于负反馈的作用，运放的反相输入端成为交流电位与地相等的虚地。利用这个虚地，反相放大器可以成为多个输入信号叠加的加法器。运放的加法器形式，如下图所示：+VCC11R3(a)单管放大电路运放的加法器形式加法器的输出信号AoRf(1R1V1+1R2V2+.+1RnVn)可见，输出信号是各个输入信号按比例叠加的结果，电阻R1至Rn可以分别控制各个输入信号的混合比例。加法器在多路信号的混合上有着很多的应用。反相放大器，在单管放大电路上也有一样的用法，如下图所示:(b)视作运放之后单管与运放组成的反相放大器对比积分器如果把反相放大器的电阻Rf用电容Cf替换，此时就变成了一个积分器。如下图所示：Cf积分器积分器，实质上等效于一个低通滤波器，滤波器的截止频率fo的计算公式如下：fo=12CfRs当输入频率等于fo时，积分器的增益等于10当输入频率低于fo时，积分器的增益以6dBoct的斜率，随着输入频率的降低而升高，直到达到运放的开环增益为止。积分器常用于取出信号中的直流分量。如果使用单纯RC型低通滤波器，来获得同样的效果，电容取值要比积分器的Cf大得多，需要的容量大概是开环增益值乘以Cf这个数值，这几乎不能实现，或者是造价太高了。因此积分器，被大量用在伺服系统中，有些音频放大器，就是利用运放的积分器，组成DC伺服电路，以便让放大器的直流偏移电压控制在最小值。
