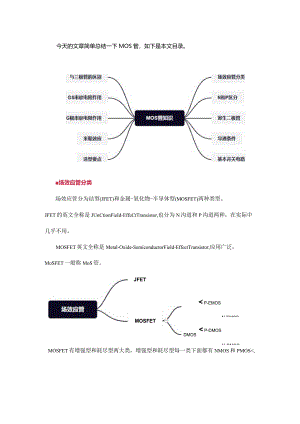

今天的文章简单总结一下MOS管，如下是本文目录。场效应管分类场效应管分为结型(JFET)和金属-氧化物-半导体型(MOSFET)两种类型。JFET的英文全称是JUnCtionFieId-EffeCtTransistor,也分为N沟道和P沟道两种，在实际中几乎不用。MOSFET英文全称是Metal-Oxide-SemiconductorField-EffectTransistor,应用广泛，MoSFET一般称MoS管。JFETMOSFET< P-EMOSN-EMOSDMOS< P-DMOSN-DMOSMOSFET有增强型和耗尽型两大类，增强型和耗尽型每一类下面都有NMOS和PMOS<,增强型MOS管的英文为EnhancementMOS或者EMOS,耗尽型MOS管的英文为DepletionMOS或者DMOSo一般主板上使用最多的是增强型MoS管，NMOS最多，一般多用在信号控制上，其次是PMoS,多用在电源开关等方面，耗尽型几乎不用。IN和P区分如下红色箭头指向G极的为NMOS,箭头背向G极的为PMOSoN-channelP-channel寄生二极管由于生产工艺，一般的MOS管会有一个寄生二极管，有的也叫体二极管“N-channelP-channel红色标注的为体二极管从上图可以看出NMoS和PMoS寄生二极管方向不一样，NMOS是由S极一D极，PMOS是由D极fS极。寄生二极管和普通二极管一样，正接会导通，反接截止，对于NMOS,当S极接正，D极接负，寄生二极管会导通，反之截止；对于PMOS管，当D极接正，S极接负，寄生二极管导通，反之截止。某些应用场合，也会选择走体二极管，以增大DS之间的压降（体二极管的压降是比MOS的导通压降大很多的），同时也要关注体二极管的过电流能力。当满足MOS管的导通条件时，MOS管的D极和S极会导通，这个时候体二极管是截止状态，因为MOS管的导通内阻极小，一般m。级别，流过IA级别的电流，也才mV级别，所以D极和S极之间的导通压降很小，不足以使寄生二极管导通，这点需要特别注后、O导通条件MOS管是压控型，导通由G和S极之间压差决定。对NMOS来说，Vg-Vs>Vgs(th),即G极和S极的压差大于一定值，MOS管会导通，但是也不能大太多，否则烧坏MOS管，开启电压和其他参数可以看具体器件的SPECe对PMOS来说，Vs-Vg>Vgs(th),即S极和G极的压差大于一定值，MOS管会导通,同样的，具体参数看器件的SPECoI基本开关电路NMOS管开关电路当GPIO-CTRL电压小于MOS管开启电压时，MOS管截止，OUT通过R1上拉到5V,OUT=SV0当GPI0_CTRL电压大于MOS管开启电压时,MOS管导通，D极电压等于S极电压，即OUT=OV。5V:一:一声OUT二一PMOS管开关电路PMOS管最常用在电源开关电路中，下图所示，当GPIO.CRTL=OV时，S和G极压差大于MOS管开启电压时，MOS管导通，5V_VOUT=5V_VINoI与三极管的区别三极管是电流控制，MoS管是电压控制，主要有如下的区别：1 ,只容许从信号源取少量电流的情况下,选用MOS管；在信号电压较低，有容许从信号源取较多电流的条件下,选用三极管。2 ,MOS管是单极性器件（靠一种多数载流子导电），三极管是双极性器件（既有多数载流子，也要少数载流子导电）。3,有些MOS管的源极和漏极可以互换运用，栅极也可正可负，灵活性比三极管好。4 ,MOS管应用普遍，可以在很小电流和很低电压下工作。5 ,MOS管输入阻抗大,低噪声，MOS管较贵，三极管的损耗大。6 ,MOS管常用来作为电源开关，以及大电流开关电路、高频高速电路中，三极管常用来数字电路开关控制。IG和S极串联电阻的作用MOS管的输入阻抗很大，容易受到外界信号的干扰，只要少量的静电，就能使G-S极间等效电容两端产生很高的电压，如果不及时把静电释放掉，两端的高压容易使MOS管产生误动作，甚至有可能击穿G-S极，起到一个固定电平的作用。G极串联电阻的作用MOS管是压控型，有的情况下，为什么还需要在G极串联一个电阻呢？1,减缓Rds从无穷大到Rds(on)。2,防止震荡，一般单片机的I/O输出口都会带点杂散电感，在电压突变的情况下，可能与栅极电容形成LC震荡，串联电阻可以增大阻尼减小震荡效果。3,减小栅极充电峰值电流。MOS管的米勒效应关于MOS管的米勒效应，可以阅读臭名昭著的MOS管米勒效应选型要点1 .电压值关注Vds最大导通电压和Vgs最大耐压，实际使用中，不能超过这个值，否则MOS管会损坏。AbsoluteMaximumRatingRatingSymbolValueUnitsDrain-SourceVoltageVds-30VGate-SourceVoltageVgs±20关注导通电压Vgs(th),一般VoS管都是用单片机进行控制，根据单片机GPlo的电平来选择合适导通阈值的MOS管，并且尽量留有一定的余量，以确保MOS可以正常开关。Gate-SrceThresholdvoltageVGS(th)Vds=Vgs,d=-250A-1-1.5-2.5V2 .电流值关注ID电流，这个值代表了PMOS管的能流过多大电流，反应带负载的能力，超过这个值，MOS管也会损坏。ContinuousDrainCurrentId-4.1APulsedDrainCurrent1dm-203 .功率损耗功率损耗需要关注以下几个参数，包括热阻、温度。热阻指的是当有热量在物体上传输时，在物体两端温度差与热源的功率之间的比值，单位是C/W或者是K/W,热阻的公式为ThetaJA=(Tj-Ta)/P,和功率和环境温度都有关系。PowerDissipationPd0.3WThermalResistancefromJunctiontoAmbient(t5s)2Rja417/WOperatingJunctionTemperatureTj150rStorageTemperatureTstg-55to1504 .导通内阻导通内阻关注PMOS的RdS(On)参数，导通内阻越小，PMOS管的损耗越小，一般PMOS管的导通内阻都是在m。级别。5 .开关时间MOS作为开关器件，就会有开关时间概念，在高速电路中，尽可能选择输入、输出电容Ciss&Coss小、开关时间Ton&Toff短的MOS管，以保证数据通信正常。6 .封装根据PCB板的尺寸，选择合适的PMOS管尺寸，在板载面积有限的情况下，尽可能选择小封装；尽量选择常见封装，以备后续选择合适的替代料。
