挖孔灌注桩施工方案.docx

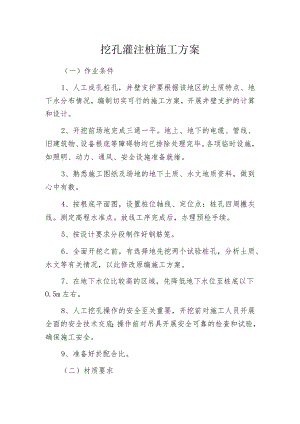

挖孔灌注桩施工方案（一）作业条件1、人工成孔桩孔，井壁支护要根据该地区的土质特点、地下水分布情况，编制切实可行的施工方案，开展井壁支护的计算和设计。2、开挖前场地完成三通一平。地上、地下的电缆、管线、旧建筑物、设备根底等障碍物均已排除处理完毕。各项临时设施，如照明、动力、通风、安全设施准备就绪。3、熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。4、按根底平面图，设置桩位轴线、定位点：桩孔四周撒灰线。测定高程水准点。放线工序完成后，办理预检手续。5、按设计要求分段制作好钢筋笼。6、全面开挖之前，有选择地先挖两个试验桩孔，分析土质、水文等有关情况，以此修改原编施工方案。7、在地下水位比较高的区域，先降低地下水位至桩底以下O.5m左右。8、人工挖孔操作的安全至关重要，开挖前对施工人员开展全面的安全技术交底；操作前对吊具开展安全可靠的检查和试验，确保施工安全。9、准备好於配合比。（二）材质要求1、水泥：采用32.5级以上普通硅酸盐水泥或矿渣硅酸盐水泥，有出厂材质证明，复试报告。2、砂：中砂或粗砂，含泥量不大于5%。3、石子：卵石或碎石，粒径531.5mm,桩身混凝土也可用粒径不大于50的石子，且含泥量不大于2%。4、水：自来水或不含有害物质的洁净水。5、钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，表面无老锈和油污。6、垫块：用1:3水泥砂浆埋22号火烧丝提前预制或用塑料卡。7、火烧丝：规格1820号铁丝烧成。8、外加剂、掺合料：有出厂材质证明，复试报告。（三）工器具主要工器具：三木搭、卷扬机组或电动葫芦、手推车或翻斗车、镐、锹、手铲、钎、线坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、安全活动盖板、防水照明灯（低压36V,100W）,电焊机、通风及供氧设备、扬程水泵、木辘骄、活动爬梯、安全带等。模板：组合式钢模、弧形工具式钢模四块（或八块）拼装。卡具、挂钩和零配件。木板、木方，8号或12号槽钢等。三、质量要求（一）人工成孔灌注桩（钢筋笼）质量要求1、主控项目(1)主筋间距：±10mm°尺量检查。(2)长度：±10Omn1。尺量检查。2、一般项目(1)钢筋材质检验：符合设计要求。检查合格证及检验报告。(2)箍筋间距：±20m°尺量检查。(3)直径：±10m°尺量检查。(二)灌注桩质量要求1、主控项目1)灌注桩的原材料和混凝土强度必须符合设计要求和施工规范的规定。2)实际浇筑的混凝土量，严禁小于计算体积。3)浇筑混凝土后的桩顶标高及浮浆的处理，必须符合设计要求的施工规范的规定。2、一般项目1)孔底虚土厚度不应超过规定。扩底形状、尺寸符合设计要求。桩底应落在持力土层上，持力层土体不应破坏。
