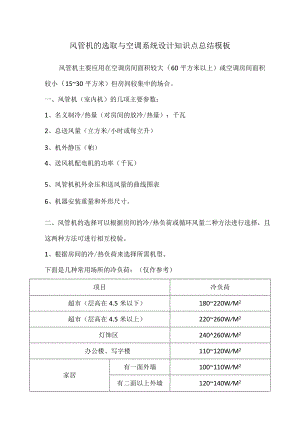

风管机的选取与空调系统设计知识点总结模板风管机主要应用在空调房间面积较大（60平方米以上）或空调房间面积较小（1530平方米）但房间较集中的场合。一、风管机（室内机）的几项主要参数：1、名义制冷/热量（对房间的放冷/热量）：千瓦2、总送风量（立方米/小时或每立升）3、机外静压（帕）4、送风机配电机的功率（千瓦）5、风管机机外余压和送风量的曲线图表6、机器安装重量和外形尺寸。二、风管机的选择可以根据房间的冷/热负荷或循环风量二种方法进行选择，且这两种方法可进行相互校验。1、根据房间的冷/热负荷来选择所需机型。下面是几种常用场所的冷负荷：（仅作参考）项目冷负荷超市（层高在4.5米以下）180220WM2超市（层高在4.5米以上）220260WM2灯饰区240260WM2办公楼、写字楼110120WM2家居有一面外墙100110WM2有二面以上外墙120140WM22、根据房间所需的循环风量选择机型房间总的循环风量可按下式进行计算：Q=n*A*B*HQ总的循环风量n一一房间的换气次数A一一房间的长度B一一房间的宽度H房间的高度一些常用场所的换气次数（仅供参考）项目换气次数（nh）一般办公室及住宅58大商场34厨房及餐馆3040在我们用以上的某一种方法进行机器选型后，可利用另一种方法进行校验。例如：在用方法一选择机器后，根据所选机器的风量，再利用方法二对换气次数进行较核，若换气次数在以上范围内，则说明所选空调可行。三、风管机管道的计算在机器型号选定之后，进行风道设计时应注意以下几点：1、所给风机的风量、风压及风机的轴功率应满足以下条件：式中:Nz风机所需轴功率，WQ一一风机输送风量，M3hn风机的全压效率（即风机本身的效率），取8090%Hw一一风机的机械效率（即联接效率），见下表传动方式电动机直联联轴器联接三角皮带传动rlw1009895配用电动机功率NN=K+Nz（2）式中K电动机容量安全系数，常取为1.151.3在实际应用中，常根据机器名牌上给出的电动机功率根据（2）式求出Nz,再根据（1）式对所选用的风管机的风压、风量进行进一步的校核，以确保管路很长时能够有足够的风压。2、风管道的计算风管道的计算公式为：Qd=3600叱/21=IQdV3600R式中Qd风管道的截面流量V风管道内的截面流速风管道半径对于矩形管道，式中的面积可相应的改为矩形截面的面积。风管道内的风速可相应的取为管道部位主干路支路回风风口新风风口V(M/S)小于52.53不大于1.522.5在进行风管机的风管道设计时，注意在风管机的进、出风处加静压箱，以均衡风压，减少噪音，并且使静压箱内的流速保证在3米每秒以下，其长度可根据实际情况来定。3、风口尺寸的计算风口的尺寸计算与风管道尺寸的计算基本相同，一般当层高在34米的房间大约取风速在2-2.5米每秒。根据经验一般可将使每个风口在20-25平方米的面积，其风量大约在500立方米左右。
