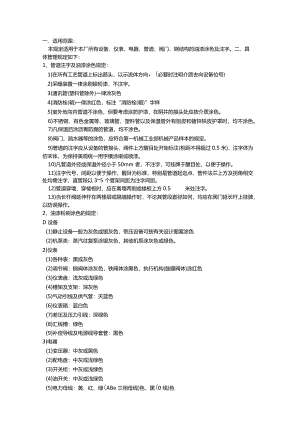

设备、仪表、电器、管道、阀门、钢结构油漆涂色及注字管理规定.docx

一、适用范围：本规定适用于本厂所有设备、仪表、电器、管道、阀门、钢结构的油漆涂色及注字。二、具体管理规定如下：1、管道注字及油漆涂色规定：1)在所有工艺管道上标出箭头，以示流体方向，(必要时注明介质去向设备位号)2)采暖装置一律涂刷银粉漆，不注字。3)通讯管(塑料管除外)一律涂灰色4)消防栓(箱)一律涂红色，标注“消防栓(箱)”字样5)室外地沟内管道不涂色，但要考虑涂防护漆，在阴井的接头处应按介质涂色。6)不锈钢、有色金属等、玻璃管、塑料管以及保温管外有铝皮和镀锌铁皮护罩时，均不涂色。7)凡保温后涂沥青防腐的管道，均不涂色。8)阀门、疏水器等的涂色，应符合第一机械工业部机械产品样本的规定。9)管道的注字应从设备的管接头，阀件上方醒目处开始标注(相距不得超过0.5米)，注字体为仿宋体，为保持美观统一用字模涂刷或喷漆。10)凡管道外径或保温外径小于50mm者，不注字，可挂牌于醒目处，以便于操作。11)注字代号，间距以便于操作、醒目为标准，特别是管道起迄点、管件法兰上方及拐角相交处均需注字，直管段以35个管架间距为注字间距。12)管道穿墙、穿楼板时，应在离墙两侧或楼板上方0.5米处注字。13)当长杆阀延伸杆在两楼层或隔墙操作时，不论其管段直径如何，均应在阀门延长杆上挂牌，以防误操作。2、油漆粉刷涂色的规定：D设备(1)静止设备一般为灰色或银灰色，带压设备可按有关设计图案涂色(2)机泵类：蒸汽往复泵涂银灰色，其他机泵涂灰色或绿色。2)仪表(1)各种表：黑或灰色(2)调节阀：钢阀体涂灰色，铁阀体涂黑色，执行机构(鼓膜阀体)涂红色(3)仪表盘：浅灰或浅绿色(4)槽架及支架：深灰色(5)气动引线及供气管：天蓝色(6)仪表箱：蓝白色(7)差压及压力引线：深绿色(8)汇线槽：绿色(9)补偿导线及电源线导套管：黑色3)电器(1)变压器：中灰或黑色(2)配电盘：中灰或浅绿色(3)开关柜：中灰或浅绿色(4)油开关：中灰或浅绿色(5)电力母线：黄、红、绿(ABe三相母线)色，黑(0线)色(6)电线箱：黑色4)钢结构平台、走梯、栏杆及扶手：平台面涂浅蓝色，底部涂黄色；走梯、栏杆及扶手涂安全警告色，在走梯第一阶段及最后以阶段要涂以黄、黑间隔的安全警告色，黄黑线45度倾斜，宽度各为150mm,栏杆及扶手交替交替涂黑色，每个色段长度为圆杆直径3倍，非圆柱部分每15Omm换色一次。5）阀门（1）阀体：钢、铸铁为灰色，合金钢为正蓝色（2）手轮：钢为浅蓝色，铸铁为红色，合金钢为正蓝色3、管道涂色及注字具体规定如附表所示三、要求：1、分厂根据规定交由防腐公司对设备、仪表、电器、管道、阀门、钢结构进行油漆涂色和注字。2、防腐公司施工后组织分厂、机械电力处进行验收。3、分厂对管道等设备的油漆涂色和注字及时记录4、机械部负责检查、管理和考核。四、管道涂色及注字规定附表:序号介质名称涂色管道注字名称注字及箭头颜色1工业水绿上水白2井水绿井水白3生活水绿生活水白4过滤水绿过滤水白5循环上水绿循环上水白6循环回水绿循环回水白7软化水除盐水绿软化水除盐水白8热循环水暗红热水（上）白9热循环回水暗红热水（回）白10消防水绿消防水红11消防泡沫红消防泡沫白12冷冻水淡绿冷冻水白13冷冻回水淡绿冷冻回水白14冷冻盐水（回）淡绿冷冻盐水（回）白15低压蒸汽WL3MPa红低压蒸汽白16中压蒸汽（L34MPa）红中压蒸汽白17高压蒸汽（4.O12MPa）红高压蒸汽白18过热蒸汽暗红过热蒸汽白19蒸汽回水暗红蒸汽冷凝液绿序号介质名称涂色管道注字名称颜色20空气（工艺用压缩空气）深兰压缩空气白21仪表用空气深兰仪表空气白22氧气天兰氧气里八、23氢气淡绿氢气白24氮（低压气）黄低压氮黑25氮（高压气）黄高压氮里八、26二氧化碳银白二氧化碳黑27真空白真空天兰28氮气黄氮气黑29液氨黄液氨里八、30氨水黄氨水绿31氯气草绿氯气白32盐酸灰盐酸黄33醋酸本色醋酸绿34煤气等可燃气体铁红煤气白35二甲酸灰液化甲醛红
