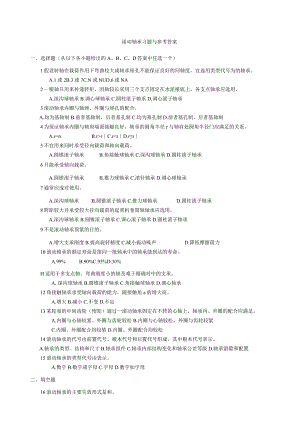

滚动轴承习题与参考答案一、选择题从以下各小题给出的A、B、C、D答案中任选一个）1假设转轴在载荷作用下弯曲较大或轴承座孔不能保证良好的同轴度，宜选用类型代号为的轴承。A.1或2B.3或7C.N或NUD.6或NA2一根轴只用来传递转矩，因轴较长采用三个支点固定在水泥根底上，各支点轴承应选用。A.深沟球轴承B.调心球轴承C.圆柱滚子轴承D,调心滚子轴承3滚动轴承内圈与轴颈、外圈与座孔的配合。A.均为基轴制B.前者基轴制，后者基孔制C.均为基孔制D.前者基孔制，后者基轴制4为保证轴承内圈与轴肩端面接触良好，轴承的圆角半径r与轴肩处圆角半径门应满足的关系。A.r=rB.r>rC.r<rD.rr5不宜用来同时承受径向载荷和轴向载荷。A.圆锥滚子轴承B.角接触球轴承C.深沟球轴承D.圆柱滚子轴承6只能承受轴向载荷。A.圆锥滚子轴承B.推力球轴承C.滚针轴承D.调心球轴承7通常应成对使用。A.深沟球轴承B.圆锥滚子轴承C.推力球轴承D.圆柱滚子轴承8跨距较大并承受较大径向载荷的起重机卷筒轴轴承应选用。A.深沟球轴承B.圆锥滚子轴承C.调心滚子轴承D.圆柱滚子轴承9不是滚动轴承预紧的目的。A.增大支承刚度B.提高旋转精度C.减小振动噪声D.降低摩擦阻力10滚动轴承的额定寿命是指同一批轴承中的轴承能到达的寿命。A.99%B.90%C.95%D.50%H适用于多支点轴、弯曲刚度小的轴及难于精确对中的支承。A.深沟球轴承B.圆锥滚子轴承C.角接触球轴承D.调心轴承12角接触轴承承受轴向载荷的能力，随接触角a的增大而。A.增大B.减小C.不变D.不定13某轮系的中间齿轮（惰轮）通过一滚动轴承固定在不转的心轴上，轴承内、外圈的配合应满足。A.内圈与心轴较紧、外圈与齿轮较松B.内圈与心轴较松、外圈与齿轮较紧C.内圈、外圈配合均较紧D.内圈、外圈配合均较松14滚动轴承的代号由前置代号、根本代号和后置代号组成，其中根本代号表示。A.轴承的类型、结构和尺寸B.轴承组件C.轴承内部结构变化和轴承公差等级D.轴承游隙和配置15滚动轴承的类型代号由表示。A.数字B.数字或字母C.字母D.数字加字母二、填空题16滚动轴承的主要失效形式是和。17按额定动载荷计算选用的滚动轴承，在预定使用期限内，其失效概率最大为。18对于回转的滚动轴承，一般常发生疲劳点蚀破坏，故轴承的尺寸主要按计算确定。19对于不转、转速极低或摆动的轴承，常发生塑性变形破坏，故轴承尺寸应主要按计算确定。20滚动轴承轴系支点轴向固定的结构型式是：（1）；（2）；（3）o21轴系支点轴向固定结构型式中，两端单向固定结构主要用于温度的轴。22其他条件不变，只把球轴承上的当量动载荷增加一倍，那么该轴承的根本额定寿命是原来的。23其他条件不变，只把球轴承的根本额定动载荷增加一倍，那么该轴承的根本额定寿命是原来的。24圆锥滚子轴承承受轴向载荷的能力取决于轴承的。25滚动轴承内、外圈轴线的夹角称为偏转角，各类轴承对允许的偏转角都有一定的限制，允许的偏转角越大，那么轴承的性能越好。三、问答题26在机械设备中为何广泛采用滚动轴承？27向心角接触轴承为什么要成对使用、反向安装？28进行轴承组合设计时，两支点的受力不同，有时相差还较大，为何又常选用尺寸相同的轴承？29为何调心轴承要成对使用，并安装在两个支点上？30推力球轴承为何不宜用于高速？31以径向接触轴承为例，说明轴承内、外圈为何采用松紧不同的配合。32为什么轴承采用脂润滑时，润滑脂不能充满整个轴承空间？采用浸油润滑时，油面不能超过最低滚动体的中心？33轴承为什么要进行极限转速计算？计算条件是什么？34试说明轴承代号6210的主要含义。35题35图示的简支梁与悬臂梁用圆锥滚子轴承支承，试分析正装和反装对轴系的刚度有何影响。题35图四、分析计算题36某6310滚动轴承的工作条件为径向力Fr=100OON,转速n=300rmin,轻度冲击（fp=1.35）,脂润滑，预期寿命为2OOOk验算轴承强度。37选择一摇臂吊车立柱的推力球轴承。作用在立柱上的最大垂直载荷R=50000N,立柱转速n=3r/min,立柱重量W=20OOON,立柱端的轴颈直径d=60mm。38某蜗杆轴转速n=l440rmin,间歇工作，有轻微振动，fp=1.2,常温工作。采用一端固定（一对7209C型轴承正安装），一端游动（一个6209型轴承）支承。轴承的径向载荷FrI=I000N（固定端）、Fr2=450N（游动端），轴上的轴向载荷F=3000N,要求蜗杆轴承寿命-2500h0试校核固定端轴承是否满足寿命要求。五、结构题41分析轴系结构的错误，说明错误原因，并画出正确结构。题41图42分析轴系结构的错误，说明错误原因，并画出正确结构。题42图43分析轴系结构的错误，说明错误原因，并画出正确结构。题43图44分析轴系结构的错误，说明错误原因，并画出正确结构。题44图例解1.如下图，安装有两个斜齿圆柱齿轮的转轴由一对代号为7210AC的轴承支承。两齿轮上的轴向分力分别为F=3000N,Fx2=5OOON,方向如图。轴承所受径向载荷Fi尸8600N,Fr2=12500No求两轴承的轴向力Ri、Fa2。解题要点：(I)求轴承的内部轴向力Fs：Fsiri×8600=5848N方向向右，即-忆一：Fs22×12500=8500N方向向左，即4；(2)外部轴向力合成:FX=FX2-FX=5000-3(XM)=2000N方向向左，即；(3)求轴承的轴向力居:轴向力分布图为1)“压紧、放松”判别法Fs2+Fx=8500N+2000N+I0500N>Fsi=5848N故轴有向左移动的趋势，此时，I轴承被压紧,II轴承被放松。那么两轴承的轴向力为Fa=Fs2+Ft=10500NFa2=Fa2=8500N2.某转轴由一对代号为30312的圆锥滚子轴承支承，轴上斜齿轮的轴向分力Fx=5000N,方向如图。两轴承处的径向支反力Fu=13600N,Fr2=22100No求轴承所受的轴向力F”。解题要点：11)求内部轴向力Fll _ 13600 2T 2×1.7= 4000方向向右，即-L >Fr2 22100 2T 2×1.7= 6500方向向左，即<(2)求轴承的轴向力Fa：1) “压紧、放松”判别法Fsi+Fx=4(X)0N+5000N=9000N>Fs2=6500N故轴有向右移动的趋势，此时11轴承被压紧，I轴承被放松。因此轴承的轴向力为Fal=Fs=4000NFa2=Fsi+Fx=9000N3 .圆锥齿轮减速器输入轴由一对代号为30206的圆锥滚子轴承支承，两轴承外圈间距为72mm,锥齿轮平均分度圆直径dm=,齿面上的切向力R=1240N,径向力F1=400N,轴向力F=240N,各力方向如下图。求轴承的当量动载荷H解题要点：(1)计算轴的支点距/由手册查得，30206轴承的支反力作用点到外圈面的距离*,取=14mm。故支点距=72mm+2XI4mm=100mmo右支点到齿宽中点的距离Z=64mm-I4mm=5mm°(2)计算轴承的径向力1)轴水平面支反力图解a)= x50 = 1240x50 = 620 N100100×150J240×150860 N1001002)轴垂直面支反力1见图解b)50F -Fd /2 50×400-240×56.25/2 loo= 133 N100150 6一工4/21100 50×400-240×56.252 = 533 N1003)合成支反力FM=4%+脸=6202÷1332=634= 18602+5332 =1935轴承所受的径向力与轴的合成支反力大小相等,即 F=Fr=634N, F2=Fr2=1935No查手册知，30206轴承,e=0.37,Y=L60故=三=198Fr2 _ 19352T 2×1.6= 605轴向力分布图为/-;轴承的轴向力为(4)计算当量动载荷查手册知，X=0.4,Y=1.6,取介=1.5,那么>=yp(Xl+yil)=1.5×(0.4×634+1.6×635)=1256N故X=l,Y=O,那么P2=fp(XFl2+YFa2)=.5×Fr2=.5×1935=2903N4 .某转轴由两个反装的角接触球轴承支承，支点处的径向反力Fn=875N,F2=1520N,齿轮上的轴向力Fx=400N,方向如图，转的转速=520rmin,运转中有中等冲击，轴承预期寿命=3000万。假设初选轴承型号为7207C,试验算其寿命。解题要点：由标准知7207C轴承，C=30500N,Co=20000N。(1)计算轴承的轴向力需先计算轴承的内部轴向力E。对于所选轴承，R=eR,而e值取决地居/Co,但凡待求，故用试算法。先试取e,那么Fvl=eFri=0.4×875=350NFs2=eFr2=0A×52O=608N轴向力分布图为轴承的轴向力为相对轴向载荷由X、Y系数表经插值计算得e=0.422,e2=0.40L再计算：Fvl=eFrx=0.422×875=369NFs2=eFr2=0.401X1520=610NFai=IOlON居2=6IoN两次计算的Fa/Co值相关不大，故可取61=0.422,62=0.401;KI=IOloN,Fa2=610No故查表得X=0.44,Y=L326.那么R=(ZF八+K,1)=1.5×(0.44×875+1.326×1010)=2586查系数表，X=l,Y=Oo故P2=fp(XFr2+YFa2)=.5×1520=2280N因£<6,故按丹计算轴承寿命。(3)验算轴承寿命。(4)静载荷计算由系数表查得，7207C轴承，Xo=O,5,YO=O.46。故当量静载荷为=X0Fri+XiiFa=(0.5×875+0.46×1010)=902NA)I=R2=1520N两者取大值，故?o=9O2N%=XOFr2+X。/=(85×1520+0.46×610)=1041N=Fr2=1520N两者取大值，故P2=A2=152ON.又因尸O2<Fo,所以只按尸02计算静载荷平安系数。由平安系数表,按正常情况取So=2,那么轴承的实际平安系数为故静载荷计算平安。.结论：选用7206C轴承能满足预期寿命要求。IZr5 .某轴仅作用平稳的轴向力，由一对代号为6308的深1p>89沟球轴承支承。假设轴的转速n=3000rmin,工作温度不超过oo°c,预期寿命为iooooh,试由寿命要求计算轴承能ZrH心承受的最大轴向力。解题要点：轴承型号、转速和寿命要求，那么可由寿命公式求出当量动载荷，再利用当量动载荷公式可求得轴向力Fa,但因系数Y与Fa/Co有关，而Fa待求,故需进行试算。由手册知I,6308轴承C=40800N,CO=24000N。轴承只受轴向力，径向力Ft可忽略不计，故，FaFr>e1,由寿命公式4=Ut(C60令Lh=Ll=100OOh,那么可解出(1)设FJCo=O.07,由系数表查得，X=0.5
