常见的PCB电路板调试技能.docx

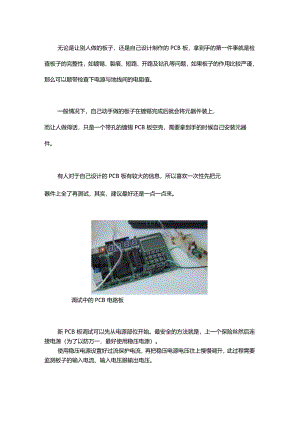

无论是让别人做的板子，还是自己设计制作的PCB板，拿到手的第一件事就是检查板子的完整性，如镀锡、裂痕、短路、开路及钻孔等问题，如果板子的作用比较严谨，那么可以顺带检查下电源与地线间的电阻值。一般情况下，自己动手做的板子在镀锡完成后就会将元器件装上，而让人做得话，只是一个带孔的镀锡PCB板空壳，需要拿到手的时候自己安装元器件。有人对于自己设计的PCB板有较大的信息，所以喜欢一次性先把元器件上全了再测试，其实，建议最好还是一点一点来。调试中的PCB电路板新PCB板调试可以先从电源部位开始。最安全的方法就是，上一个保险丝然后连接电源（为了以防万一，最好使用稳压电源）。使用稳压电源设置好过流保护电流，再把稳压电源电压往上慢慢调升，此过程需要监测板子的输入电流、输入电压跟输出电压。当电压往上调的过程中，并未出现过流保护且输出电压正常，那么，表示该板子的电源部分是没有问题的，如果超出正常输出电压或过流保护，那么，就要排查故障原因。元存件安放位置及效果电路板元器件安装在调试过程中逐渐将模块安装上去，每上一个或者几个模块时，都遵循上面的步骤进行测试，这样有利于避免设计初一些较为隐秘的错误，或者安装元器件错误，从而导致过流烧坏元器件。如在安装过程中出现故障，一般用以下几个方法排查：故障排查方法一：电压测量法测量电压法当出现过流保护，不要急着拆卸元器件，先确认各个芯片的电源引脚电压情况，看是否在正常范围。之后再依次检测参考电压、工作电压等。比如：硅三极管在导通时,BE结的电压会在0.7V左右，CE结则一般在0.3V或更小值。当测试的时候发现BE结电压高于0.7V（这里排除达林顿等特殊三极管），那么就有可能是BE结开路。依次方法，检查各点电压就能排除故障。信号注入法信号注入法要比测量电压来得麻烦，在将信号源输送到输入端，我们需要依次测量往后各个点的波形，从波形中找到故障点。当然，也可以用镜子去检测输入端，做法就是用镜子碰触输入端，然后观察输入端的反应，一般这种方法被用在音视频放大电路情况下使用（注意：热地板电路及高电压电路千万不要使用此方法，容易发生触电事故）。该方法检测到前一级正常，而后一级有反应，那么故障并不在后一级，而是在前一级上。jPC®Bj»5UCUf57UTPCB电路板外观检测机上述两种属于较为简单且直接的方法，另外比如常说的看、闻、听、摸等，则属于需要些经验的工程师才能够检测出问题。一般"看，并不是看检测仪器的状态，而是看元器件的外观是否完整/闻"主要是闻元器件的味道是否异常，比如烧焦味、电解液等味道，一般元器件在损坏时都会发出难闻的烧焦味。而"听"则主要是听工作状态下板子的声音是否正常；关于“摸"，并不是去摸元器件是否松动，而是用手去感受元器件温度是否正常，比如工作状态下，该冷的元器件却发热，而该发热的元器件却异常冰冷。在摸的过程中切勿直接用手去捏，以防温度过高将手烫伤。
