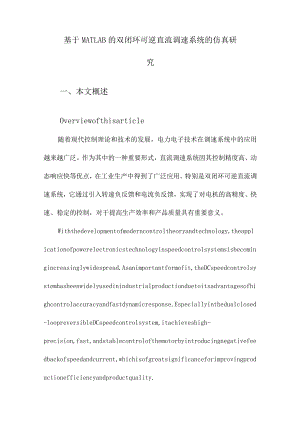

基于MATLAB的双闭环可逆直流调速系统的仿真研究.docx
基于MATLAB的双闭环可逆直流调速系统的仿真研究一、本文概述Overviewofthisarticle随着现代控制理论和技术的发展，电力电子技术在调速系统中的应用越来越广泛。作为其中的一种重要形式，直流调速系统因其控制精度高、动态响应快等优点，在工业生产中得到了广泛应用。特别是双闭环可逆直流调速系统，它通过引入转速负反馈和电流负反馈，实现了对电机的高精度、快速、稳定的控制，对于提高生产效率和产品质量具有重要意义。Withthedevelopmentofmoderncontroltheoryandtechnology,theapplicationofpowerelectronicstechnologyinspeedcontrolsystemsisbecomingincreasinglywidespread.Asanimportantformofit,theDCspeedcontrolsystemhasbeenwidelyusedinindustrialproductionduetoitsadvantagesofhighcontrolaccuracyandfastdynamicresponse.Especiallyinthedualclosed-loopreversibleDCspeedcontrolsystem,itachieveshigh-precision,fast,andstablecontrolofthemotorbyintroducingnegativefeedbackofspeedandcurrent,whichisofgreatsignificanceforimprovingproductionefficiencyandproductquality.MATLAB作为一种强大的数学计算和仿真软件，为控制系统设计、分析和优化提供了强大的工具。通过MATLAB,我们可以方便地建立系统的数学模型，进行仿真实验，分析系统的性能，为实际系统的设计和优化提供理论依据。MATLAB,asapowerfulmathematicalcalculationandsimulationsoftware,providespowerfultoolsforcontrolsystemdesign,analysis,andoptimization.ThroughMATLAB,wecaneasilyestablishamathematicalmodelofthesystem,conductsimulationexperiments,analyzetheperformanceofthesystem,andprovidetheoreticalbasisforthedesignandoptimizationofactualsystems.本文旨在利用MATLAB软件，对双闭环可逆直流调速系统进行仿真研究。我们将建立系统的数学模型，包括转速调节器、电流调节器、电机模型等关键部分。然后，通过仿真实验，分析系统在不同参数下的性能表现，如稳态误差、动态响应等。根据仿真结果，对系统进行优化，提高其控制性能和稳定性。Thisarticleaimstoconductsimulationresearchonadualclosed-loopreversibleDCspeedcontrolsystemusingMATLABsoftware.Wewillestablishamathematicalmodelofthesystem,includingkeycomponentssuchasspeedregulator,currentregulator,motormodel,etc.Then,throughsimulationexperiments,analyzetheperformanceofthesystemunderdifferentparameters,suchassteady-stateerror,dynamicresponse,etc.Basedonthesimulationresults,optimizethesystemtoimproveitscontrolperformanceandstability.通过本文的研究，我们期望能够为双闭环可逆直流调速系统的设计和优化提供有价值的参考，推动直流调速技术在工业生产中的更广泛应用。也希望本文能够为MATLAB在控制系统仿真研究中的应用提供一些有益的探索和实践。Throughtheresearchinthisarticle,wehopetoprovidevaluablereferencesforthedesignandoptimizationofdualclosed-loopreversibleDCspeedcontrolsystems,andpromotethewiderapplicationofDCspeedcontroltechnologyinindustrialproduction.IalsohopethatthisarticlecanprovidesomeusefulexplorationandpracticefortheapplicationofMTLABincontrolsystemsimulationresearch.二、双闭环可逆直流调速系统的基本原理Thebasicprincipleofadualclosed-loopreversibleDCspeedcontrolsystem双闭环可逆直流调速系统是一种先进的电力拖动系统，其核心在于通过两个闭环控制回路实现对直流电动机的精确和高效控制。该系统的主要目标是确保电动机在不同的负载和工作条件下，都能够以稳定的速度运行，同时实现快速、平滑的加速和减速。Thedualclosed-loopreversibleDCspeedcontrolsystemisanadvancedelectricdrivesystem,whosecoreliesinachievingpreciseandefficientcontrolofDCmotorsthroughtwoclosed-loopcontrolloops.Themainobjectiveofthissystemistoensurethatthemotorcanoperateatastablespeedunderdifferentloadsandworkingconditions,whileachievingfastandsmoothaccelerationanddeceleration.双闭环控制由两个相互关联的控制回路构成：速度控制回路和电流控制回路。速度控制回路是外环，主要负责根据设定速度与实际速度的差值来调整电动机的给定电流，从而实现速度调节。电流控制回路是内环，负责根据给定电流与实际电流的差值来快速调节电动机的电枢电压，以确保电动机按照期望的电流运行。Doubleclosed-loopcontrolconsistsoftwointerrelatedcontrolloops:speedcontrolloopandcurrentcontrolloop.Thespeedcontrolcircuitisanouterloop,mainlyresponsibleforadjustingthegivencurrentofthemotorbasedonthedifferencebetweenthesetspeedandtheactualspeed,inordertoachievespeedregulation.Thecurrentcontrolcircuitisaninnerloopresponsibleforquicklyadjustingthearmaturevoltageofthemotorbasedonthedifferencebetweenthegivencurrentandtheactualcurrent,toensurethatthemotoroperatesaccordingtotheexpectedcurrent.在这种结构中，内环的电流控制回路可以快速响应电流的变化，确保电动机的转矩快速跟踪指令转矩，提高系统的动态性能。外环的速度控制回路则通过调整给定电流来间接控制电动机的速度，确保系统稳态时的速度精度和稳定性。Inthisstructure,thecurrentcontrolloopoftheinnerloopcanquicklyrespondtochangesincurrent,ensuringthatthetorqueofthemotorquicklytracksthecommandtorqueandimprovesthedynamicperformanceofthesystem.Thespeedcontrolloopoftheouterloopindirectlycontrolsthespeedofthemotorbyadjustingthegivencurrent,ensuringthespeedaccuracyandstabilityofthesysteminsteadystate.双闭环可逆直流调速系统还具有可逆性，即电动机可以在正转和反转之间平滑切换。这种可逆性是通过改变给定电流的方向来实现的,当给定电流的方向改变时，电动机的转矩方向也会相应改变，从而实现电动机的正反转切换。Thedualclosed-loopreversibleDCspeedcontrolsystemalsohasreversibility,meaningthatthemotorcansmoothlyswitchbetweenforwardandreverserotation.Thisreversibilityisachievedbychangingthedirectionofthegivencurrent.Whenthedirectionofthegivencurrentchanges,thedirectionofthemotor,Storquewillalsochangeaccordingly,therebyachievingforwardandreverseswitchingofthemotor.在MATLAB中，可以通过建立双闭环可逆直流调速系统的数学模型，并编写相应的仿真程序来模拟和分析系统的性能。通过对系统参数的调整和优化，可以进一步提高系统的控制精度和动态响应能力,为实际工程应用提供有力的技术支持。InMATLAB,amathematicalmodelofadualclosed-loopreversibleDCspeedcontrolsystemcanbeestablished,andcorrespondingsimulationprogramscanbewrittentosimulateandanalyzethesystem,Sperformance.Byadjustingandoptimizingsystemparameters,thecontrolaccuracyanddynamicresponseabilityofthesystemcanbefurtherimproved,providingstrongtechnicalsupportforpracticalengineeringapplications.三、MATLAB/Simulink仿真平台介绍IntroductiontoMATLAB/SimulinkSimulationPlatformMATLAB（MatrixLaboratory,矩阵实验室）是由美国MathworkS公司开发的一款高性能的数值计算环境和编程语言。它集算法开发、数据可视化、数据分析以及数值计算于一体，具有强大的编程能力和广泛的应用领域。作为一款高效的编程环境，
