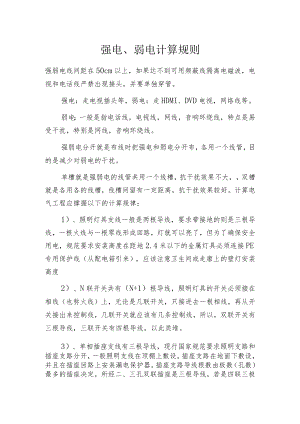

强电、弱电计算规则强弱电线间距在50cm以上，如果达不到可用频蔽线隔离电磁波，电视和电话线严禁出现接头，并要单独穿管。强电：走电视插头等，弱电：走HDMI、DVD电视，网络线等。弱电：一般是指电话线，电视线，网线，音响环绕线，特点是易受干扰，特别是网线，音响环绕线。强弱电分开就是布线时把强电和弱电分开布，各用一个线管，目的是减少对弱电的干扰。单槽就是强弱电的线管共用一个线槽，抗干扰效果不大，双槽就是各用各的线槽，线槽间留有一定距离，抗干扰效果较好。计算电气工程应撑握以下的计算规律：1）、照明灯具支线一般是两根导线，要求带接地的则是三根导线，一根火线与一根零线形成回路，灯就可以亮了，但为了确保安全用电，规范要求安装高度在距地2.4米以下的金属灯具必须连接PE专用保护线（从配电箱引来），应该注意卫生间或走廓上的壁灯安装高度2）、N联开关共有（N+1）根导线，照明灯具的开关必须接在相线（也称火线）上，无论是几联开关，只接进去一根相线，再从开关接出来控制线，几联开关就应该有几条控制线，所以，双联开关有三根导线，三联开关有四根导线，以此类堆。3）、单相插座支线有三根导线，现行国家规范要求照明支路和插座支路分开，一般照明支线在顶棚上敷设，插座支路在地面下敷设，并且在插座回路上安装漏电保护器，插座支路导线根数由极数（孔数）最多的插座决定，所经二、三孔双联插座是三根导线，若是四联三极插座也是三根线。单相三孔插座中间孔接保护线（PE）,下面两孔是左接中性线，（为零线N）右接相线1.,单相两孔插座则无保护线4）、三相五线制供电干线，其中有三根相线，（现称1.1.1.2、1.3即原来的A、B、C）一根零线N,一根专用保护线PE,也有的是单相三线制供电方式，即一根相线、一根零线、一根保护线。A、从室外至配电箱的计算过程为：入户管道长度二水平段长度+竖直段长度（其中水平段长度=1.5+图上外墙皮至配电箱量出的尺寸，竖直段长度二室外地坪下的0.8米+室内外高差常规为0.4+配电箱距地高度一般为1.4米）=Y米入户电缆长度=（Y米+2米+2米）*1.025=（其中2米为进箱预留的长度，另2米为入户处预留的长度）入户电缆头为1个B、从配电箱至配电箱的计算为：管子长度二水平段长度+竖直段长度（其中水平段长度为图上所量尺寸，竖直段长度二（配电箱距地高度+0.2米）*2=Y米各种规格的电线长度=（Y米+配电箱的半周长+另一个配电箱的半周长）*线的根数各种规格电线端子的个数二有几根电线就有几个端子*2（其中2面配电箱都有）C、从配电箱至照明回路的计算为：（照明回路一般沿顶板敷设）管子长度二水平段长度+竖直段长度（其中水平段长度为图上所有灯具和开关相连量出的尺寸，竖直段长度二（层高-配电箱距地高度）+（层高-开关距地高度）*此照明回路开关的个数二Y米各种规格的电线长度=（Y米+配电箱的半周长）*线的根数各种规格电线端子的个数二有几根电线就有几个端子*1（其中1指一侧有配电箱）I）、从配电箱至插座回路的计算为：（插座回路一般沿地面敷设）管子长度二水平段长度+竖直段长度（其中水平段长度为图上同一插座回路相连量出的尺寸，竖直段长度二（配电箱距地高度+0.2）+（插座距地高度+0.2）*此插座回路插座头的个数=Y米各种规格的电线长度=（Y米+配电箱的半周长）*线的根数各种规格电线端子的个数=有几根电线就有几个端子*1（其中1指一侧有配电箱）配电箱二次接线是指该配电箱与连接各配电箱之间的干线及其用户支线的连接线头个数，一根导线进或出配电箱就有一个接线头，一根电缆（不管几芯）进、出配电箱就是一个电缆终端头。一般可以这样考虑：1、支线导线（除PE线外）与断路器接线也连接是无端子外部接线2、PE线与端子板连接是焊接线端子板连接，3、干线导线（除PE线外）并接、对接、或导线与设备连接是压接线端子接线。5、计算时应注意的问题：电缆算出的实际量，需乘1.025的弯折系数，电缆头及电线端子图例上不给的，但是需要数，接配电箱时有几根数几个，接用电器时不需数；接线盒的数量为所有灯具和插座的总数，开关盒的数量是所有开关的总数；套价时注意有没主材的需把主材加进去；YJV4*120的意思是指4芯120平方毫米的电缆1根,BV4*35的意识是指35平方毫米的电线4根。二、弱电部分：（包括电视、电话、网络、对讲等）1、计算原理同强电的配电箱至插座回路的原理一样，只是弱电系统不用算线，只算管（槽），所有与线相关的量都不用计算了（如电缆头等）。2、与强电不一样的地方：套价时弱电插座套面板，不能套插座；算对讲系统时不需算室外进线（因为其是一个独立的系统，不需外引线），只需算一个电源供电的管和线；一般情况下网络与电话为同管敷设的，也有不同管的，看情况而定，同管就算一次管就行了。
