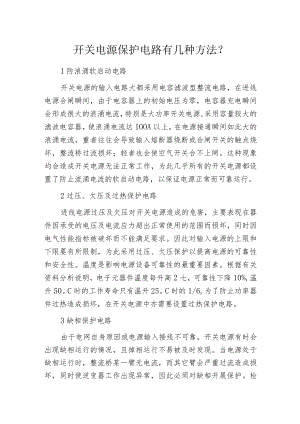

开关电源保护电路有几种方法？1防浪涌软启动电路开关电源的输入电路大都采用电容滤波型整流电路，在进线电源合闸瞬间，由于电容器上的初始电压为零，电容器充电瞬间会形成很大的浪涌电流，特别是大功率开关电源,采用容量较大的滤波电容器，使浪涌电流达IOOA以上。在电源接通瞬间如此大的浪涌电流，重者往往会导致输入熔断器烧断或合闸开关的触点烧坏，整流桥过流损坏；轻者也会使空气开关合不上闸。这种现象均会造成开关电源无法正常工作，为此几乎所有的开关电源都设置了防止流涌电流的软启动电路，以保证电源正常而可靠运行。2过压、欠压及过热保护电路进线电源过压及欠压对开关电源造成的危害，主要表现在器件因承受的电压及电流应力超出正常使用的范围而损坏，同时因电气性能指标被破坏而不能满足要求。因此对输入电源的上限和下限要有所限制，为此采用过压、欠压保护以提高电源的可靠性和安全性。温度是影响电源设备可靠性的最重要因素。根据有关资料分析说明，电子元器件温度每升高2七，可靠性下降10%,温升50。C时的工作寿命只有温升25。C时的1/6,为了防止功率器件过热造成损坏，在开关电源中亦需要设置过热保护电路。3缺相保护电路由于电网自身原因或电源输入接线不可靠，开关电源有时会出现缺相运行的情况，且掉相运行不易被及时发现。当电源处于缺相运行时，整流桥某一臂无电流，而其它臂会严重过流造成损坏，同时使逆变器工作出现异常，因此必须对缺相开展保护。检测电网缺相通常采用电流互感器或电子缺相检测电路。由于电流互感器检测成本高、体积大，故开关电源中一般采用电子缺相保护电路。三相平衡时，R1R3结点H电位很低，光耦合输出近似为零电平。当缺相时，H点电位抬高，光耦输出高电平，经比较器开展比较，输出低电平，封锁驱动信号。比较器的基准可调，以便调节缺相动作阈值。该缺相保护适用于三相四线制，而不适用于三相三线制。电路稍加变动，亦可用高电平封锁PWM信号。4短路保护开关电源同其它电子装置一样，短路是最严重的故障,短路保护是否可靠，是影响开关电源可靠性的重要因素。IGBT（绝缘栅双极型晶体管）兼有场效应晶体管输入阻抗高、驱动功率小和双极型晶体管电压、电流容量大及管压降低的特点，是目前中、大功率开关电源最普遍使用的电力电子开关器件。IGBT能够承受的短路时间取决于它的饱和压降和短路电流的大小，一般仅为几Us至几十So短路电流过大不仅使短路承受时间缩短，而且使关断时电流下降率di/dt过大，由于漏感及引线电感的存在，导致IGBT集电极过电压，该过电压可在器件内部产生擎住效应使IGBT锁定失效，同时高的过电压会使IGBT击穿。因此，当出现短路过流时，必须采取有效的保护措施。为了实现IGBT的短路保护，则必须开展过流检测。适用IGBT过流检测的方法，通常是采用霍尔电流传感器直接检测IGBT的电流Ic,然后与设定的阈值比较，用比较器的输出去控制驱动信号的关断；或者采用间接电压法，检测过流时IGBT的电压降Vce,因为管压降含有短路电流信息，过流时VCe增大，且基本上为线性关系，检测过流时的VCe并与设定的阈值开展比较，比较器的输出控制驱动电路的关断。在短路电流出现时，为了防止关断电流的di/dt过大形成过电压，导致IGBT锁定无效和损坏，以及为了降低电磁干扰，通常采用软降栅压和软关断综合保护技术。在检测到过流信号后首先是进入降栅保护程序，以降低故障电流的幅值，延长IGBT的短路承受时间。在降栅动作后，设定一个固定延迟时间用以判断故障电流的真实性,如在延迟时间内故障消失则栅压自动恢复，如故障仍然存在则开展软关断程序，使栅压降至OV以下，关断IGBT的驱动信号。由于在降压程序阶段集电极电流已减小，故软关断时不会出现过大的短路电流下降率和过高的过电压。采用软降栅压及软关断栅极驱动保护，使故障电流的幅值和下降率都能受到限制，过电压降低，IGBT的电流、电压运行轨迹能保证在安全区内。在设计降栅压保护电路时，要正确选择降栅压幅度和速度，如果降栅压幅度大（比方7.5V）,降栅压速度不要太快，一般可采用2us下降时间的软降栅压，由于降栅压幅度大，集电极电流已经较小，在故障状态封锁栅极可快些，不必采用软关断；如果降栅压幅度较小（比方5V以下），降栅速度可快些，而封锁栅压的速度必须慢，即采用软关断，以防止过电压发生。
