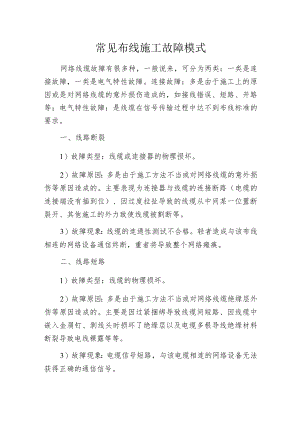

常见布线施工故障模式.docx

常见布线施工故障模式网络线缆故障有很多种，一般说来，可分为两类：一类是连接故障，一类是电气特性故障。连接故障：多是由于施工上的原因或是对网络线缆的意外损伤造成的，如接线错误、短路、开路等；电气特性故障：是线缆在信号传输过程中达不到布线标准的要求。一、线路断裂1）故障类型：线缆或连接器的物理损坏。2）故障原因：多是由于施工方法不当或对网络线缆的意外损伤等原因造成的。主要表现为连接器与线缆的连接断路（电缆的连接端没有插到位）、因过度拉扯导致的线缆从中间某一位置断裂开、其他施工的外力致使线缆被割断等。3）故障现象：线缆的连通性测试不合格。轻者造成与该布线相连的网络设备通信终断，重者将导致整个网络瘫痪。二、线路短路1）故障类型：线缆的物理损坏。2）故障原因：多是由于施工方法不当或对网络线缆绝缘层外伤等原因造成的。主要是因过紧捆绑导致线缆间短路、因线缆中嵌入金屑钉、剥线头时损坏了绝缘层以及电缆多根导线绝缘材料断裂导致电线裸露等等。3）故障现象：电缆信号短路，与该电缆相连的网络设备无法获得正确的通信信号。三、弯折、弯曲和断裂1）故障类型：线缆局部损坏。2）故障原因：多是由于施工工艺和设计不当或野蛮施工等原因造成的。主要表现为因线缆绞结、弯曲半径过小、拖拉线缆力度超过其机械强度而导致线缆损坏等，多出现在新布线工程中。3）故障现象：该线缆的连通性测试不合格、线缆参数测试不合格，严重时会导致与该电缆相连的网络设备通信终断。例如，在铜缆系统中，回波损耗过高通常说明在电缆走线中未能正确控制弯曲半径。在光纤系统中，则可能会导致高衰减。四、连接器开路1）故障类型：连接器局部故障。2）故障原因：若是RJ45连接器故障则电缆连通性测试失败，若是光纤在连接器处开路，则光纤连通性测试失败。这类故障造成的原因主要是因施工时用力不当造成的连接器与线缆断裂。在光纤连接器对接过程中，光纤纤芯直径、数值孔径、折射率分布的差导以及光纤的横向错位、角度倾斜、端面间隙、端面形状等因素均会对链路性能产生不同程度的影响，严重时会导致链路开路。在一个布线系统中，最好是同一厂家生产的光纤，以便基本保证数值孔径和折射率分布一致。3）故障现象：表现为该链路不通或衰减大。五、引脚输出错误1）故障类型：线图错误。2）故障原因：双绞线的四对电缆线在制作时没有按标准排列插入RJ-45水晶头造成的。主要表现是：反接、错对和串绕等。3）故障现象：导致线缆的接线图不正确、网络不通、电缆参数测试不合格（主要是串扰和回波损耗过高）。会造成网络性能的下降或设备的死锁。六、其他故障1）降低布线电缆的级别，以次充好。2）偷工减料。3）采用劣质的连接器。这些故障都将严重影响整个综合布线系统的性能和寿命。当然，只要严格按综合布线系统验收标准来对布线工程开展全面检验和认证测试，是能够发现这些故障、并向不法布线商开展索赔的。
