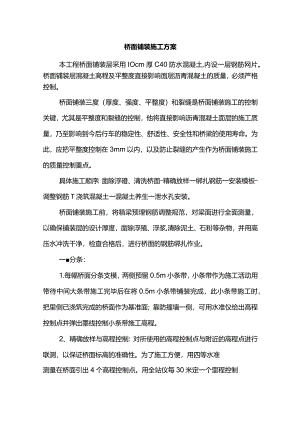

桥面铺装施工方案.docx
桥面铺装施工方案本工程桥面铺装层采用IOcm厚C40防水混凝土,内设一层钢筋网片。桥面铺装层混凝土高程及平整度直接影响面层沥青混凝土的质量，必须严格控制。桥面铺装三度（厚度、强度、平整度）和裂缝是桥面铺装施工的控制关键，尤其是平整度和裂缝的控制，他将直接影响沥青混凝土面层的施工质量，乃至影响到今后行车的稳定性、舒适性、安全性和桥梁的使用寿命。为此，应把平整度控制在3mm以内，以及防止裂缝的产生作为桥面铺装施工的质量控制重点。具体施工顺序：凿除浮磴、清洗桥面精确放样一绑扎钢筋一安装模板调整钢筋T浇筑混凝土一混凝土养生一泄水孔安装。桥面铺装施工前，将箱梁预埋钢筋调整规范，对梁面进行全面测量，以确保铺装层的设计厚度，凿除浮殖、浮浆,清除泥土、石粉等杂物，并用高压水冲洗干净，检查合格后，进行桥面的钢筋绑扎作业。一分条：1.每幅桥面分条支模，两侧预留0.5m小条带，小条带作为施工活动用带待中间大条带施工完毕后在将0.5m小条带铺装完成，此小条带施工时，把里侧已浇筑完成的桥面作为基准面；靠防撞墙一侧，可用水准仪给出高程控制点并弹出墨线控制小条带施工高程。2、精确放样与高程控制：对所使用的高程控制点与附近的高程点进行联测，以保证桥面标高的准确性。为了施工方便，用四等水准测量在桥面引出4个高程控制点。用全站仪每30米定一个里程控制点。曲线每10米定一个里程控制点。3、桥面标高的控制：采用角钢控制，角钢为4cm×4cm的型号,角钢设在两侧护栏内边缘内15Cm处，根据里程控制点，每5m测量一点，测出各点梁面的标高，计算铺装层厚度，交底给角钢安装工人，角钢安装后，精确测量各点角钢标高，并调整角钢标高至设计标高，各点间的角钢，拉线调平，调平后，每2m检测一点标高，并检查角钢的稳定性及角钢接头的高差。4、角钢调整并检查合格后，调整钢筋网的上下保护层，使上下保护层不至于过大或过小，保护层调整后，将梁面上的勾筋勾到桥面钢筋上。二.支模：根据以往的施工经验木模易受潮、受压易变形。为了提高桥面的质量我们采用5#槽钢进行支模。首先在梁体顶面用电钻钻眼，槽钢上开出椭圆形孔，槽钢的孔距应与梁体顶面的钻眼距离相等，槽钢下面用木楔调整高程，其间距按150cm布置,然后用膨胀螺丝固定于梁体顶面。=钢筋网片施工1.按照设计图纸要求进行钢筋绑扎作业，根据里程控制点确定钢筋的位置,并保证钢筋的间距保证钢筋网的牢固性和保护层厚度。2、钢筋网片采用成型的钢筋网片制品，进场前先进行对生产该产品的厂家进行资质考察,符合要求经原材复试,运至现场进行施工。钢筋网片进场后注意对其采取保护措施：采用30cm方木垫高，并用塑料彩条布加以苫盖。3、在绑扎桥面钢筋网之前，用扫帚将桥面基层杂物清理干净，特别是基层面上的混凝土浮浆必须剔尽，再用清水冲洗一遍，开始绑扎钢筋网。绑扎时宜从边跨向跨中方向推进，绑扎钢筋施工段的长度等于两个伸缩缝之间的距离。4、钢筋网片施工要点A.搬运前要检查钢筋网片的编号是否正确，钢筋网片在搬运过程中，注意对钢筋网片的保护，防止因起重吊装等使钢筋网片产生变形。B.钢筋安装钢筋网片焊接连接采用平搭法，搭接长度不应小于35d。C.钢筋网片的安装应按事先编好的序号按部位将钢筋网片摆放好。四.桥面混凝土浇筑1、在混凝土浇筑之前首先清理桥面，剔除浮浆后用水将其进行冲洗。为了保证钢筋网片的保护层在钢筋网片下垫3cm垫块。混凝土在两模中间纵向虚铺数米后，先用平板振捣器行走一遍，模板边沿是振捣的重点部位，然后用振捣梁均匀纵向振捣。施工中通过振捣梁在模板上行走控制混凝土铺装高程，并达到振捣密实的目的。2、振捣梁轨道数量的设置要根据桥面混凝土的宽度及桥面横向坡度而定,一般设置三道轨道。两侧轨道设置沿在距地袱50100cm处。中间轨道位置设在桥梁纵向中心线处。桥面应采用方格网对桥面高程进行测量，轨道纵向中心线位置用全站仪确定，沿纵向中心线每2m设一个观测点，测量基层结构混凝土面高程，通过与设计高程的反算求的该点桥面混凝土厚度，然后编号做标记。在观测点上用冲击钻钻孔，钻孔直径一般为1012mm,钻孔深度为58cm0成孔后在孔内放8IOcm膨胀螺栓，膨胀螺栓上放4#角钢，沿角钢每2m打一直径IOmm圆孔，膨胀螺栓插入槽钢圆孔内,按该观测点地桥面混凝土厚度，自由调节角钢的高度。五.收浆抹面：桥面混凝土浇筑完成后，采用三次收浆。先用木抹子抹平，然后用铝合金刮杠在模板上行走一遍，并随时在不平整处添加和去除混凝土，然后用木抹子压光，然后用木抹子收浆抹面，以确保桥面混凝土不出现裂纹。六,拉毛：待混凝土达到一定强度以后，用手轻按混凝土表面，如未出现指印，此时可进行拉毛。拉毛时，拉毛方向垂直于行车方向。七、养护：混凝土浇筑完毕后，及时养护，采用覆盖土工布洒水养护，养护期为714天。八.安全保证措施(一)临时用电措施：1.施工现场的临时用电严格按施工现场临时用电安全技术规范设置。2、配电室要做到五防一通，门向外开，配有安全防护用具和干粉灭器等消防器材，安全警示牌。3、供电系统按三相五线制设置。架空导线采用BLV型铜芯塑料线截面积16mm2,架设应装设横担和绝缘子,离地面4m,电源线绝缘良好，无老化，破损和漏电。4、照明线路单独设置，线路应用绝缘子固定，电源线采用单相芯橡皮软电缆，灯具的金属外壳应接零保护。5、施工用电要用标准总配电箱、分配电箱、开关箱，并配备干粉灭火机。6、总配电箱、分配电箱和开关箱应设置漏电保护器，应灵敏可靠，漏电保护器的额定漏电工作电流要与工作容量相匹配。电箱进出线从箱体底面进，并有套管分路成束，电箱内的工作零线与保护零线应分别接在各自专用的接线端子板上，金属外壳作接零保护，开关和设备实行一机一闸一保险。7、工地配备十名专职建筑电工驻现场管理施工用电。8、认真做好安全技术交底及使用前验收签证手续。（二）施工现场防火、防爆、防雷安全措施：1.施工现场防火工作必须逐级实行防火责任制，指定专人负责，保证防火安全措施有效地贯彻执行。2、工地领导应加强对全体职工特别是新职工和民工的防火教育,制订防火制度和公约。3、工地各级领导应定期检查工棚的防火安全工作，发现火险漏洞，必须及时彻底解决。4、工地应普遍地建立义务消防队。义务消防队应建立必要的值班汇报、学习训练等制度。5、要求在办公室、仓库、宿舍安置一定数量的灭火机，在配电室设置干粉式灭火机，并按规定时间更换药物，以免药物失效，由负责安全保卫的同志专门负责。6、工棚内的高度一般不要低于2.5米,工棚的门、窗要向外开。7、燃着的火炉要有看管，人员离去或睡觉时，要将炉门封好。8、加强明火作业管理，电气焊、切割机作业场地半径10米范围内严禁放置易燃易爆物。9、加强对易燃易爆材料管理，油料、漆料等应以消防等级要求入库，仓库应设安全标志牌及消防器材。10、施工现场用电，应严格按照用电安全管理规定，加强电源管理，以便防止电气火灾。（三）雨季施工措施：1.应随时注意作好防雨、防雷及防雨季情况安排施工。2、机电设备必须加防雨罩，以免因漏水而损坏设备，做好接地保护，以防漏电伤人，雨后应对电气设备进行检查。（四）文明施工措施1.建立健全的现场文明施工管理，由项目经理总负责，施工班组设兼职管理员。2、施工现场内对施工设备、材料堆放、场地道路进行统一合理的规划；做好泥浆的现场管理工作，浆液不得外溢，以免污染工地；污水须经沉淀滤清后才可排向市政管道；工地大门（出入口）设置洗车台，保证车辆外出不污染路面。各项文明施工工作按照相关严格执行。（五）工期保证措施1.根据总体控制计划，实行信息监控，及时调整部署，采取相应措施，确保每一阶段的计划如期实施；2、定期召开每周生产例会，加强与各单位协调工作，及时解决施工中存在的问题；3、严格控制各工序的施工质量,杜绝因质量问题而引起的返工；4、加强劳动力管理，及时劳动力进场，合理安排各班组的工作面；5、通过合理的施工，安排流水施工；6、及时编制材料的需用量计划及采购进场计划，保证材料及时进场；7、配备足够的机械设备；8、各工种安排专业熟练、操作证齐全的工人进行施工；9、施工前做好技术交底工作。
