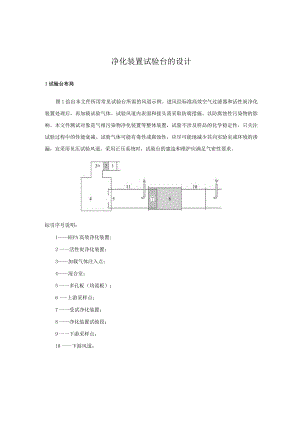

净化装置试验台的设计1试验台布局图1给出本文件所用常见试验台所需的风道示例。进风经标准高效空气过滤器和活性炭净化装置处理后，再加载试验气体。试验风道内表面和接头需采取防腐措施，以防腐蚀性污染物的影响。本文件测试对象是气相污染物净化装置等整体装置，试验不涉及样品的化学稳定性，只关注试验过程中的性能衰减。试验气体可能有毒性或腐蚀性，应尽可能地减少其向实验室或环境的渗漏，宜采用负压试验风道。采用正压系统时，试验台的建造和维护应满足气密性要求。标引序号说明：1HEPA高效净化装置;2一一活性炭净化装置；3加载气体注入点；4混合室；5一一多孔板（均流板）；6上游采样点；7一一受试净化装置；8一净化装置试验段；9一一下游采样点；10一一下游风道；图1常见净化装置试验台布局示例2其它标准中的试验台示例以下是两种不同的设计方案，分别源自JISB9901:1997中的图C.2和ISo11155-2:2009o2.1JISB9901:1997给出了一套包含4个主要部分的完整系统。15项为温湿度受控的空气净化系统，随后的612项为加载气体制备系统，1318项为带风机试验风道，1923项为排气净化系统。标引序号说明：1空气净化装置；2空气调节器（气体净化、温湿度调节）；3温湿度检测控制回路；4过量空气排风；5温湿度检测；6试验气体发生器；7气体调压阀；8气体流量调节阀；9气体旁通流量调节阀；10气体旁通管；11高浓度测试气体流量计；12气体扩散风道；14受试样品：15试验气体采样孔;16压差计；17孔板流量计；18风机：19排风净化装置；20节流装置：21闸板阀；22进风口；23排风。图2JISB9901:1997中试验台设计2.2ISOliI55-2:2009规定了驾驶舱空气净化装置的试验台标准配置，包括净化已经过温湿度调整的气流、污染物注入、在试验风道中进行试验。试验风道部分与图1和2中的相似。I12标引序号说明:1经温湿度空调的进风;2气态污染物净化装置;3颗粒物净化净化装置;4污染物注入;6试验段；7温度和湿度测量装置；8受试净化装置；9压差计；10气体测量装置；11流量测量装置；12排风。图3ISOl1155-2:2009驾驶舱空气净化装置试验台示例
