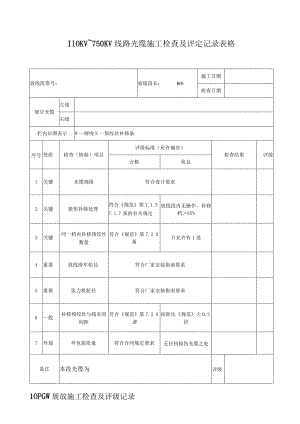

110KV~750KV线路光缆施工检查及评定记录表格.docx

IlOKV750KV线路光缆施工检查及评定记录表格1OPGW展放施工检查及评级记录放线段塔号：放线段长：km施工日期检查日期架空光缆左线右线栏内以图表示W一缠绕N一预绞丝补修条序号性质检查（检验）项目评级标准（允许偏差）检查结果评级合格优良1关键光缆规格符合设计要求2关键损伤补修处理符合规范第7.1.57.1.7条的有关规定放线段内无操作，补修档85%3关键同一档内补修预绞丝数量符合规范第7.2.9条只允许有1处4重要放线滑车轮径符合厂家安装指南要求5重要张力机轮径符合厂家安装指南要求6一般补修预绞丝与线夹间间距符合规范第7.2.9条间距比规范大0.2倍7外观外包装质量符合合同规定要求无任何损伤光缆之处备注本段光缆为评级监理工程师:专职质检员:施工负责人:检查人:2OPGW紧线施工检查及评级记录表耐张段观测档观测档观测档线别观测时气温（C）档距m档距m档距m设计弧垂（m）实测弧垂（m）设计弧垂（m）实测弧垂（m）设计弧垂（m）实测弧垂（m）空缆架光左右序号性质检查（检验）项目评级标准（允许偏差）检查结果评级施工日期：年月曰合格优良合格数优良数1关键耐张连接金具规格、数量符合设计要求检查日期：年月曰2关键耐张线夹的安装符合厂家安装指南要求检查日期：年月曰3关键剩余光缆处理缆盘最小径大于2倍允许弯曲半径，无扭动，端头密封良好评级4关键弧垂一般:±2.5%大跨越：±1.0%最大：LOm±2.0%±0.8%0.8m监理工程师:专职质检员:施工负责人:检查人:3OPGW附件安装施工检查评级记录表杆塔号杆塔型施工日期年月日检查日期年月日序号性质检查（检验）项目评级标准检查结果评级合格优良1关键金具规格、数量符合设计要求2关键分流线（接地线）、并沟线夹、防振锤的螺栓紧固符合设计要求螺栓紧固符合厂家要求统一、美观3关键开口销及弹簧俏符合设计要求齐全并开口4关键耐张直通引流和分断下引光缆弯曲半径大于允许值曲线平滑、美观、无弯曲5重要预绞丝及阻尼线安装距离符合厂家安装指南要求端头平齐、紧密美观6重要防震锤及阻尼线安装距离÷30mm+24mm7般螺栓、销钉、弹簧销子穿入方向符合规范第7.4.6条穿向一致、整齐、美观备注评级监理工程师:专职质检员:施工负责人:检查人:4OPGW接头盒、引下线等附件安装施工检查及评级记录表设计塔号杆塔型施工日期运行塔号检查日期序号性质检查（检验）项目评级标准（允许偏差）检查结果评级合格优良1关键接头盒入口处和余缆架上的光缆最小弯曲半径大于允许值、无折、扭现象2关键连接螺栓螺栓紧固、无间隙统一、美观3重要接头盒安装位置符合设计要求4一般引下线符合安装指南要求：并沟线夹螺栓紧固符合厂家要求工艺美观备注评级监理工程师:施工负责人:专职质检员:检查人:5OPGW光纤接续施工检查评级记录表接续点序号腿别施工日期接续点塔号高度(m)天气光缆型号生产厂家光纤芯数接头盒型号生产厂家熔接机型号生产厂家熔接方式测量仪表型号生产厂家测量方法测量参数光波波长：IOR:光程长度(m)A-BB-A光纤分组纤芯序号接续损耗(dB)A-BB-A平均熔接机推定值结论评级监理工程师:施工负责人:熔接人:测量人:6全程光纤接续损耗检查评级记录表线路：光程长度(m)接续点数光缆型号生产厂家光纤芯数仪表型号生产厂家测量参数光波波长：TOR:光纤序号接续损耗(dB)SlS2S3S4S5S6S7S8S9SlOSll合计1123456789101112131415161718192021222324结论评级监理工程师:施工负责人:熔接人:测量人:
