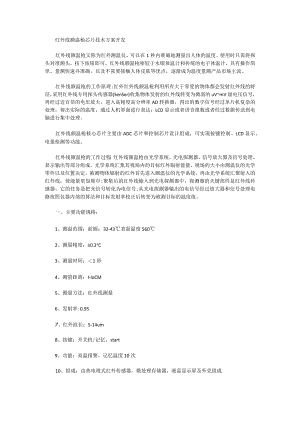

红外线额温枪芯片技术方案开发.docx

红外线额温枪芯片技术方案开发红外线额温枪又称为红外测温仪，可以在1秒内准确地测量出人体的温度。使用时只需将探头对准额头，按下按钮即可。红外线额温枪相较于水银体温计和传统的电子体温计，具有操作简单、量测快速并准确，以及不需要接触人体皮肤等优点，逐渐成为温度量测产品市场主流。红外线额温枪的工作原理:红外红外线额温枪利用所有大于零度的物体都会发射红外线的特征，采用红外线专用探头传感器(SenSer)收集物体发射的红外线转变为微弱的uVmV级电压信号，再经过近百倍的电压放大，进入高精度高分辨率AD转换器，得出的数字信号经过单片机复杂的处理，得出实际的温度，通过人机界面进行表达：LCD显示或者语音报数或者经过数据传送到电脑进行集中处理。红外线额温枪核心芯片主要由ADC芯片和控制芯片设计组成，可实现按键控制、LCD显示、电量检测等功能。红外线额温枪的工作过程：红外线额温枪由光学系统、光电探测器、信号放大器及信号处理、显示输出等部分组成。光学系统汇集其视场内的目标红外辐射能量，视场的大小由测温仪的光学零件以及位置决定。被测物体辐射的红外首先进入测温仪的光学系统，再由光学系统汇聚射入的红外线，使能量更加集中;聚集后的红外线输入到光电探测器中，探测器的关键部件是红外线传感器，它的任务是把光信号转化为电信号;从光电探测器输出的电信号经过放大器和信号处理电路按照仪器内部的算法和目标发射率校正后转变为被测目标的温度值。一、主要功能规格：1、测温范围：前额：32-43表面温度5602、测量精度：±0.2°C3、测量时间：1秒4、测量距离：I-IoCM5、测量方法：红外线测量6、发射率:0.957、红外波长：5-14um8、按键：开关机/记忆，start9、功能：高温报警，记忆温度10次10、组成：由热电堆式红外传感器，微处理存储器，液晶显示屏及外壳组成11、适用范围：通过测量额头热辐射来显示被测对象的体温12、可测量耳温与额温，并且能够在高温环境（最高48°C）下使用13、低电压提示功能14、无操作60秒自动关机，更省电；以上就是红外线额温枪的规格介绍，该方案使用MCU主控芯片ZHW3548QFN48与红外探头进行人体温度测量，通过高精度运放，放大微弱信号，测量精度可达±02°C°针对己大批量出货的红外探头进行了软件和硬件方案的优化，极大降低红外线额温枪方案的BOM成本和开发成本。
