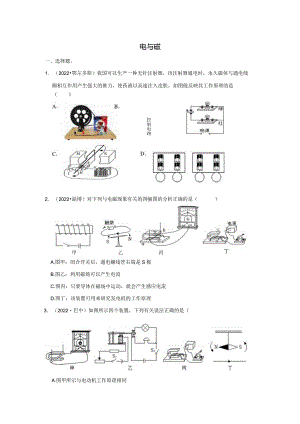

电与磁一、选择题。1. （2022鄂尔多斯）我国可以生产一种无针注射器，该注射器通电时，永久磁体与通电线圈相互作用产生强大的推力，使药液以高速注入皮肤，如图能反映其工作原理的是控制电路2. （2022淄博）对下列与电磁现象有关的四幅图的分析正确的是（）甲乙丙A.图甲：闭合开关后，通电螺线管右端是S极B.图乙：利用磁场可以产生电流C.图丙：只要导体在磁场中运动，就会产生感应电流D.图丁：该装置可用来研究发电机的工作原理3. （2022巴中）如图所示四个装置，下列有关说法正确的是（A.图甲所示与电动机工作原理相同B.图乙中的电磁继电器是利用电流的磁效应来工作的C.图丙所示与发电机工作原理相同D.图丁中小磁针发生偏转，这是电磁感应现象4. （2022辽宁）如图是一款自发电手电筒。上下快速移动手电筒，筒内的磁体就会上下运动，使筒壁上的线圈内产生感应电流，为手电筒内的蓄电池充电。下列说法正确的是A.动圈式话筒也应用了手电筒的发电原理B.感应电流给蓄电池充电时，蓄电池相当于电源C.闭合开关，灯泡发光，灯泡将光能转化为电能D.导线中电流的方向就是电荷定向移动的方向5. （2022黑龙江）下列四幅图中，能说明洗衣机工作原理的是（）6. （2022广安）物理学是认识世界、改变世界、服务人类的应用型科学，如图与磁悬浮列车的磁悬浮原理相同的是B7. （2022遵义）风能是一种环保的可再生能源，下列各图能反映风力发电原理的是（）9.（2022沈阳）如图所示是电磁继电器的工作原理图，闭合开关后，下列说法正确的是（）A.弹簧的弹性势能减小B.电磁铁的上端为S极C.电动机工作，灯不发光D.电磁铁的工作原理是电磁感应10. （2022株洲）株洲时代大道两旁的路灯杆上装有风力发电机，下列装置能反映其基本11. （2022资阳）下列是教材中涉及电与磁的探究实验或实验结论的情景示意图。其中实验原理或结果与电动机工作原理相同的是（）A.奥斯特实验B.安培定则C.通电导线在磁场中受力D.探究电磁感应现12. （2022广元）小张学习了“电与磁”知识后，设计了如图所示的装置：用导线将磁场中的金属杆ab、Cd和光滑金属导轨连接成闭合回路。以下说法正确的是（）A.当左右移动Cd时，ab不会运动B.当左右移动ab时，cd会运动C.当上下移动右侧磁体时，ab会运动D.当左右移动Cd时，右侧装置工作原理与电动机原理相同二、填空题。15. （2022上海）一节新干电池的电压是伏，功率为1千瓦的用电器工作0.5小时，消耗的电能为度，丹麦物理学家奥斯特发现电流周围存在O16. （2022达州）如图所示，开关S闭合，根据通电螺线管周围的磁感线分布判断直流电源的左端为（选填“正极”或“负极”）;弹簧测力计吊着铜块在通电螺线管的上方从右端水平匀速运动到左端的过程中，弹簧测力计示数（选填“先变小后变大”“一直不变”或“先变大后变小”）。17. （2022桂林）在如图所示的装置中，闭合开关后，导体AB在磁场中沿（选填“左右”或“上下”）方向运动时，会产生感应电流，这就是电磁感应现象。人们根据此现象发明了机。18. （2021威海）如图所示，物理学家罗兰曾经做过一个实验，在圆形橡胶盘上注入某种电荷，当橡胶盘沿中心轴高速旋转时，圆盘上方原来静止的小磁针转动了。这个实验现象说明;请你推断橡胶盘高速旋转时电荷有没有受到小磁针的力:（选填“有”或“没有”）O19. （2022河南）物理学的每一次重大发现，都为人类的文明和发展做出了杰出贡献。牛顿用光的色散实验证明了白光是由混合而成的，揭开了光的颜色之谜。法拉第经过十年的不懈探索发现了现象，开辟了人类大规模使用电能的新时代。方向，是由于受到 的作用。20. （2022枣庄）公元1世纪初，东汉学者王充在论衡中记载：“司南之杓，投之于地，其柢指南”。如图，“柢”即握柄，是磁体的极，司南之所以能指向南北24. （2020朝阳）如图，螺线管的上方放置一个小磁针，螺线管左方的水平地面上放置一个铁块。闭合开关后，铁块静止不动，小磁针在磁场的作用下会发生转动，它的周围（填“有”或“无”）磁感线，小磁针静止时左端为（填“S”或"N”）极。当滑片P向左滑动时，铁块受到的摩擦力的大小将（填“变大”、“变小”或“不变”）。三、作图题。25. （2022潍坊）如图所示，条形磁铁静止在水平桌面上，通电螺线管左端为N极，靠近条形磁铁放置。请根据图中所示情况：I（1）将电源“+”“”极填入括号中；ZmZm（2）在已画出的磁感线上用箭头标出其方即ISI*mU-（3）画出条形磁铁所受摩擦力的示意图。_UUI-电写（）26. （2022常州）条形磁体的磁感线如图所示，小磁针处于静止状态，请在图中标出：小磁针的N极。27. （2022广元）在图中相应的括号中，标出永磁体的“N”或“S”极和电源的“+”或“”极。
