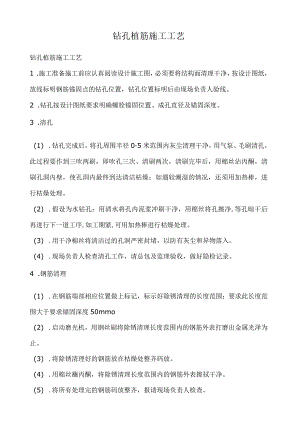

钻孔植筋施工工艺钻孔植筋施工工艺1 .施工准备施工前应认真阅读设计施工图，必须要将结构面清理干净，按设计图纸，放线标明钢筋锚固点的钻孔位置，钻孔位置标明后由现场负责人验线。2 .钻孔按设计图纸要求明确螺栓锚固位置、成孔直径及锚固深度。3 .清孔(1) .钻孔完成后，将孔周围半径05米范围内灰尘清理干净，用气泵、毛刷清孔，此过程要作到三吹两刷，即吹孔三次、清刷两次，清刷完毕后，用棉丝沾丙酮，清刷孔洞内壁，使孔洞内最终到达清洁枯燥；如遇较潮湿的情况，还须用加热棒，进行枯燥处理。(2) .假设为水钻孔：用清水将孔内泥浆冲刷干净，用棉丝将孔擦净,等孔晾干后再进行下一道工序,如工期紧,可用加热棒进行枯燥处理。(3) .用干净棉丝将清洁过的孔洞严密封堵，以防有灰尘和异物落入。(4) .现场负责人检查清孔工作，请总包及监理验收，做好隐检记录。4 .钢筋清理(1) .在钢筋端部相应位置做上标记，标示好除锈清理的长度范围；要求此长度范围大于要求锚固深度50mmo(2) .启动磨光机，用钢丝刷将除锈清理长度范围内的钢筋外表打磨出金属光泽为止。(3) .将除锈清理好的钢筋放在枯燥处整齐码放。(4) .用棉丝蘸丙酮，将除锈清理长度范围内的钢筋外表擦拭干净。(5) .将所有处理完的钢筋码放整齐，报请现场负责人检查。5 .钢筋埋植(1) .钢筋锚固用胶的配制。(具体配比使用方法参见相应产品说明，或听从现场负责人要求)要求：按比例配制且搅拌均匀。(2) .如为盲孔钢筋埋植：将锚固用胶注入孔洞内2/3即可；将处理好的钢筋，除锈清理端朝向孔洞，一边向同一方向旋转，一边缓慢将钢筋插入洞内，直至到达孔洞底部为止。此时，如无锚固用胶从洞内溢出，说明注胶量不够，须将钢筋拔出，重新注胶，再次插入钢筋，直至能使胶溢出洞口。(3) .如为通孔钢筋埋植：先将处理好的钢筋插入孔内，孔两端用环氧砂浆封堵，封堵时，须在一端留出注胶孔，另一端留出出气孔；待环氧砂浆凝固前方可进行高压注胶。将配制好的锚固用胶装入打胶筒内，安装打胶嘴；将锚固用胶通过注胶孔注入孔洞内，直至另一端出气孔溢出胶为止；而后，用环氧砂浆或其它材料将注胶孔及出气孔封堵死。(4) .如是垂直通孔植筋，前期步骤同第3条，注胶时应从孔底部的注胶口向上注胶，以孔上部出气口出胶为宜。(5) .对已埋植好的钢筋要做好保护工作，如挂明显标志牌等。以防锚固用胶在固化时间内，钢筋被摇摆动或碰撞，影响埋植效果。(6) .用棉丝蘸少许丙酮，清理工作面遗留的胶及清理工作面的垃圾。注意：在清理遗留胶的时候，要小心轻缓，不得对钢筋进行摇摆或碰撞。(7) .报请现场负责人检查。6.成品保护在锚固用胶固化前应对埋植好的钢筋进行必要的违挡，固定；做好标示、标牌。化学植筋化学锚栓施工方案字体大小：大I中I小2006-07-1700:00-阅读：2639-评论：8化学植筋工艺植筋新技术是运用高强度的化学粘合剂，使钢筋、螺杆等与混凝土产生握固力，从而到达预留效果步骤：定位-钻孔-去除灰尘-注胶-植入钢筋-养护钢筋螺栓锚固法1.施工准备施工前应认真阅读设计施工图，必须要将结构面清理干净，按设计图纸，放线标明钢筋锚固点的钻孔位置，钻孔位置标明后由现场负责人验线。2 .钻孔按设计图纸要求明确螺栓锚固位置、成孔直径及锚固深度。3 .清孔(1) .钻孔完成后，将孔周围半径0.5米范围内灰尘清理干净，用气泵、毛刷清孔，此过程要作到三吹两刷，即吹孔三次、清刷两次，清刷完毕后，用棉丝沾丙酮，清刷孔洞内壁，使孔洞内最终到达清洁枯燥；如遇较潮湿的情况，还须用加热棒，进行枯燥处理。(2) .假设为水钻孔：用清水将孔内泥浆冲刷干净，用棉丝将孔擦净,等孔晾干后再进行下一道工序,如工期紧,可用加热棒进行枯燥处理。(3) .用干净棉丝将清洁过的孔洞严密封堵，以防有灰尘和异物落入。(4) .现场负责人检查清孔工作，请总包及监理验收，做好隐检记录。4.钢筋清理(1).在钢筋端部相应位置做上标记，标示好除锈清理的长度范围；要求此长度范围大于要求锚固深度50mm。(2),启动磨光机，用钢丝刷将除锈清理长度范围内的钢筋外表打磨出金属光泽为止。(3) .将除锈清理好的钢筋放在枯燥处整齐码放。(4) .用棉丝蘸丙酮，将除锈清理长度范围内的钢筋外表擦拭干净。(5) .将所有处理完的钢筋码放整齐，报请现场负责人检查。5 .钢筋埋植(1) .钢筋锚固用胶的配制。(具体配比使用方法参见相应产品说明，或听从现场负责人要求)要求：按比例配制且搅拌均匀。(2) .如为盲孔钢筋埋植：将锚固用胶注入孔洞内2/3即可；将处理好的钢筋，除锈清理端朝向孔洞，一边向同一方向旋转，一边缓慢将钢筋插入洞内，直至到达孔洞底部为止。此时，如无锚固用胶从洞内溢出，说明注胶量不够,须将钢筋拔出，重新注胶，再次插入钢筋，直至能使胶溢出洞口。(3) .如为通孔钢筋埋植：先将处理好的钢筋插入孔内，孔两端用环氧砂浆封堵，封堵时，须在一端留出注胶孔，另一端留出出气孔；待环氧砂浆凝固前方可进行高压注胶。将配制好的锚固用胶装入打胶筒内，安装打胶嘴；将锚固用胶通过注胶孔注入孔洞内，直至另一端出气孔溢出胶为止；而后，用环氧砂浆或其它材料将注胶孔及出气孔封堵死。(4) .如是垂直通孔植筋，前期步骤同第3条，注胶时应从孔底部的注胶口向上注胶，以孔上部出气口出胶为宜。(5) .对已埋植好的钢筋要做好保护工作，如挂明显标志牌等。以防锚固用胶在固化时间内，钢筋被摇摆动或碰撞，影响埋植效果。(6) .用棉丝蘸少许丙酮，清理工作面遗留的胶及清理工作面的垃圾。注意:在清理遗留胶的时候，要小心轻缓，不得对钢筋进行摇摆或碰撞。(7) ,报请现场负责人检查。6 .成品保护在锚固用胶固化前应对埋植好的钢筋进行必要的违挡，固定；做好标示、标牌。植筋:钢筋直径(mm)10121416182022252832钢筋埋深钻孔直(m径14161822252830323740m)(mm)27.1004综合力32.38.120特征值31Ft39.41.45.140(KN)14444.49.51.55.216032650.554.157.262.966.518055.160.264.368.872.777.620060.060.371.276.280.384.988.422066.072.077.283.388.692.196.3100.124084.190.195.2100.1104.5112.4118.026097.5103.1108.1114.1120.4127.6131.8280104.1110.1116.9122.1129.3139.7150.2300132.2138.5146.0157.8170.0340147.0154.7163.2174.3190.9380163.2171.2182.4191.4209.1420钢筋屈187.197.208.216.460服植入深度(mm)5028214.1229.8240.4500231.1246.9259.6540264.5284.7580298.1620316.2660100129165198238277322397479580固化时间:环境温度()-505203040施工时间(min)252015542固化时间(mm)360180120503020备注：环境温度低于-5。固化时间可参照上表适当延长使用方法:1、钻孔：用冲击钻打出设计所要求的直径及深度的锚孔；2、清灰：用压缩空气吹尽孔内浮灰，再用毛刷清孔，反复数次清干净为止；3、注胶：取下胶瓶塞子，将静态混合器旋上，用胶枪将胶液通过静态混合器挤出，先少量排出前端未混匀胶液，直到胶液颜色均匀即可注胶，注胶时从孔底逐渐向外注入孔中，填充量为孔深的1/2-2/3；4、埋植：将处理好的钢筋或锚栓插入孔中，转动、抽动数次，固定即可，养护时间常温应大于30分钟。化学锚栓工艺化学锚栓由非苯乙烯系合成树脂，精选石英砂，固化剂置于玻璃套管中构成，配以金属锚栓使用，是一种可替代欲埋件和膨胀螺丝的新型锚固材料。产品特点：能快速稳定的锚固；抗拉强度大、适合重负载；非膨胀性、适合多种基材；与结构体完全粘合，抗磨动性；不会老化、风化、酸性化；可在潮湿情况下使用；平安容易施工；施工温度范围广,从-IerC一÷40oCo与传统锚固比拟：(1)与预埋件方案比拟化学锚栓锚固法预埋件锚固法设计、施工灵活设计、施工复杂设计、施工过程中如有变动可随时按修改方案埋设施工中如尺寸变动、方案调整无法变更，原有的老役结构内无法再预埋埋设后可在适用期内调整方位埋设后不可调整方位可用于老房改造及加固无法预埋可用于岩层、矿井、堤坝加固无法预埋(2)与金属膨胀螺栓相比化学锚栓锚固法金属膨胀螺栓锚固法整体无应力锚固靠金属片局部支撑洞壁，应力集中对洞壁有加固作用、无挤压推力对洞壁有极大挤压力，基体易被破坏能长期承受振动负载不能长期承受振动负载能长期在水下工作不能长期在水下工作能绝缘锚固，锚固固化物不导电导电可靠平安可靠性差锚固力大锚固力差石材幕墙大量使用石材幕墙禁止使用应用：将金属柱安装在混凝土根底中，将梁（钢制或木制）安装于混凝土柱或被包的嵌板上，固定石材挂板，幕墙，安装防护轨道、栅栏、大型户外显示屏板、广告招贴板、标志杆、设备、支撑轨道、管道等。安装事项:d施工安装数据:
