机械行业职业教育技能大赛：任务书---“精雕杯”五轴数控加工技能大赛.docx

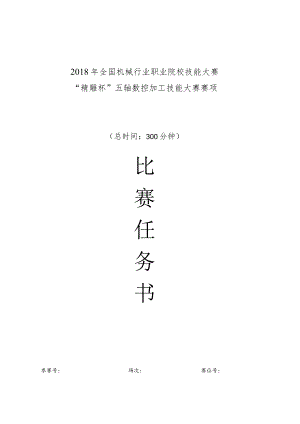

2018年全国机械行业职业院校技能大赛“精雕杯”五轴数控加工技能大赛赛项（总时间：300分钟）比赛任务书参赛号:场次:赛位号:一、注意事项1.本任务书总共6页，赛后选手需如数交回。2 .任务完成总分为100分。3 .参赛团队应在300分钟时间内完成任务书中规定的内容。比赛时间到，比赛即结束，选手应立即停止操作，在选手及裁判确认上交内容齐全后，根据裁判要求离开比赛场地，不得延误。4 .选手在任务书封面要填写参赛号、场次、赛位号，不得写上姓名或与身份有关的信息，否则成绩无效。5 .选手进入赛场不准携带移动存储器材，不准携带手机等通讯工具,违者取消竞赛资格。6 .选手比赛中如出现下列情况时另行扣分：(1)操作过程中设备部件之间发生严重撞击，影响运行，扣10分,同时经裁判长确认后，取消其继续竞赛资格。(2)在完成工作任务过程中计算机及软件损坏，经裁判组检测后；如非人为损坏，由裁判长根据现场情况，决定技术支持人员进行处理；如属人为损坏参照第7点处理。7 .选手在完成工作任务过程中，因违规操作而损坏赛场设备及部件的扣分：损坏工、量具扣5分/件，损坏其它设施及零部件扣2分/个。如有比赛过程中选手故意损坏赛场设备及部件的，由裁判长确认后，根据部件实际价格由选手进行相应赔偿。8 .选手扰乱赛场秩序，干扰裁判正常工作扣10分，情节严重者，经执委会批准，由裁判长宣布，取消参赛资格。9 .选手在比赛过程中，机床出现报警后自行解决不扣分，机床报警,寻求技术人员帮助，经技术人员判定为人为操作错误报警单次扣2分，且不增加额外竞赛时间。二、需要完成的工作任务（请在300分钟内完成如下工作任务）1.利用大赛指定软件JDSoft_Swrfmill9.0,进行工件1、工件2及简单工装的编程，对指定部位进行机床仿真并按要求提交截图文件。2 .根据标定程序及数控编程文件，利用提供的设备、工具及刀具等完成测头标定、五轴转台中心标定、毛坯位置找正和铳削加工。3 .通过在机测量技术完成指定要素的在机检测，并按任务书要求输出检测报告。4 .考核比赛过程中选手的工匠精神、职业素养与操作安全。（注：测头已安装于机床刀库，测头刀号为T20）三、具体任务及要求任务L数控编程与仿真（10%）任务描述：利用大赛指定软件JDSoft_Surfmi119.0,根据2D图纸要求完成工件1、工件2及工装的软件自动编程，对指定部位进行机床模拟仿真，模拟路径以“元素1叶轮：流道精加工”格式命名，并将仿真结果截图保存于任务1记录表中，打印并在比赛结束裁判签字确认后上交纸质文件。截图文件要求：显示模拟路径名称、NC代码；显示机床模拟完成进度条；显示工件、夹具体及转台。纸质文件中要求清晰呈现以上三点信息（仿真结果截图效果参考任务1记录表中示例）（1）根据2D图纸要求进行工件1、工件2及工装的软件自动编程,工件及相应工装放于同一编程文件中，以“工件1或2）编程文件“格式命名，并在比赛结束后拷贝至指定移动优盘并上交。（2）完成装配图中工件1部分加工程序的机床模拟仿真并将仿真结果截图保存，包括：元素1叶轮：流道粗加工；元素1叶轮：流道精加工；元素1叶轮：叶片精加工；元素2圆弧槽：精加工；元素3定位凸台：侧壁精。（3）完成装配图中工件2部分加工程序的机床模拟仿真并将仿真结果截图保存，包括：元素4棱边结构：侧壁精加工；元素5圆弧槽：精加工；元素6键槽结构：侧壁精加工；元素7螺旋槽结构：粗加工；元素8凸台结构：侧壁精。任务2五轴数控加工（65%）任务描述：根据标定程序及数控编程文件，利用提供的设备、工具及刀具等完成测头标定、五轴转台中心标定、毛坯位置找正和铳削加工，具体任务如下：（1）利用标准球完成测头标定，并在纸质任务2记录表文件中记录测头标定量数据，在比赛结束裁判签字确认后上交纸质文件。（2）利用标准球完成五轴转台中心标定，并在纸质任务2记录表文件中记录五轴轴心参数，在比赛结束裁判签字确认后上交纸质文件。（3）运行工件1、工件2及工装加工程序，完成工件1、工件2及工装的加工，管控加工过程，保证产品表面粗糙度、结构尺寸等满足工程图纸要求。任务3在机检测（10%）任务描述：钱削加工结束后，利用在机测量技术完成对工件1、工件2指定尺寸项目的在机检测，并输出检测报告，检测报告中不允许出现与规定检测尺寸无关的数据，检测尺寸项以“尺寸编号1”格式命名。比赛结束，从裁判获得权限后，将检测报告拷贝至指定移动优盘并上交。（1）完成工件1工程图中尺寸编号的在机检测，并输出“工件l.txt”格式检测报告；（2）完成工件2工程图中尺寸编号（g的在机检测，并输出“工件2.txt”格式检测报告;任务4：职业素养与安全操作(5%)任务描述：在整个比赛期间，选手应严格遵循职业素养要求及安全操作规范，包括安全文明比赛、符合工匠精神、尊重裁判、着装整洁、操作规范、物料摆放整齐、清理清洁、资料归档完整等。(1)选手分工合作、工作细心细致，锲而不舍。(2)操作设备规范、生产效率较高；(3)正确使用工具、量具；(4)处理废弃物符合环保要求；(5)现场安全、文明生产。选手确认：.注：1.比赛结束时选手应在任务书选手确认一栏中签上选手上奏号，以确认自己的竞赛过程。四、本项目提供的文档和资料(一)原始数据：提供零件2D工程图、装配图、零件及夹具3D造型文件(IGS格式)。(二)文件目录：比赛结束后选手将结果文件保存在相应的文件夹内，路径如下：移动优盘：HZW2018JC在机检测报告；移动优盘：HZW2018BC编程文件；五、比赛结束时当场提交的成果与资料按比赛规定，比赛结束时，参赛队须当场提交的成果与资料：（1）按装配图纸要求，提交已清洁、清理完毕的工件1、工件2装配体;（2）提交任务1记录表、任务2记录表纸质文件；（3）将（工件l.txt、工件2.txt）在机检测报告（电子版）、编程文件拷入大赛提供的移动优盘，按裁判要求封装后，上交裁判。附件1：零件2D工程图、装配图附件2：零件、毛坯、夹具3D造型（IGS格式）文件附件3：机床、工具、刀具清单，任务1记录表附件4：标定程序
