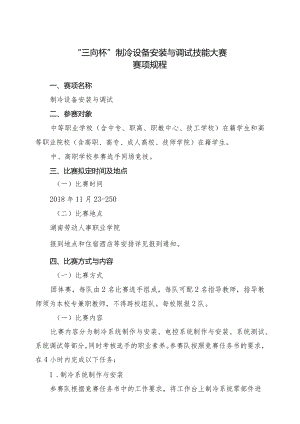

机械行业职业教育技能大赛：“三向杯”制冷设备安装与调试技能大赛-赛项规程.docx

“三向杯”制冷设备安装与调试技能大赛赛项规程一、赛项名称制冷设备安装与调试二、参赛对象中等职业学校（含中专、职高、职教中心、技工学校）在籍学生和高等职业院校（含高职、高专、成人高校、技师学院）在籍学生。中、高职学校参赛选手同场竞技。三、比赛拟定时间及地点（一）比赛时间2018年11月23-250（二）比赛地点湖南劳动人事职业学院报到地点和住宿酒店等安排详见报到通知。四、比赛方式与内容（一）比赛方式团体赛，每队由2名比赛选手组成，每队可配2名指导教师，指导教师须为本校专兼职教师，不得跨校组队。每校限报2队。（一）比赛内容比赛内容分为制冷系统制作与安装、电控系统制作与安装、系统测试、系统调试等部分，同时考核选手的职业素养。参赛队按照竞赛任务书的要求，在4小时内完成以下任务：1 .制冷系统制作与安装参赛队根据竞赛任务书中的工作要求，将工作台上制冷系统零部件进行组装，完成铜管喇叭口制作、管道安装、管道保温以及制冷系统吹污、保压等工作。2 .电控系统制作与安装参赛队根据竞赛任务书中的工作要求，进行电控系统制作与安装，并完成电气零部件测量。3 .系统测试参赛队根据竞赛任务书工作要求，进行氮气测试和真空测试，完成制冷剂检漏和制冷剂充注。4 .系统调试参赛队根据竞赛任务书中的工作要求，开机运行，完成制冷系统运行数据测量、除霜参数设定及压焰图绘制任务。5 .职业素养根据安全操作规程和职业岗位要求，完成竞赛任务的所有任务。遵守赛场纪律，尊重裁判和赛场工作人员。爱惜赛场设备及器材，保持赛位整洁。（三）技术规范1 .电气设备用图形符号GB/T5465.2-2008。2 .工业机械电气图用图形符号JBT2739-2008o3 .维修电工国家职业标准。4 .制冷设备维修工国家职业标准。5 .制冷设备、空气分离设备安装工程施工及验收规范(GB50274-2010)o6 .电气装置安装工程低压电器施工及验收规范(GB50254-96)o7 .制冷空调作业安全技术规范(AQ7004-2007)o五、比赛技术平台本赛项选用的技术平台为肇庆三向教学仪器制造股份有限公司生产的SX-CSC08A现代冷库技术综合实训考核设备。(一)技术参数1 .工作电源：单相三线220V±10%,50Hzo2 .工作环境：温度W35、相对湿度W85%。3 .额定功率：2KWo4 .安全保护：设备漏电过载保护、压缩机过载及启动保护、压力保护。5 .制冷量：1.2KW3.9KW(-15+25°C)O6 .制冷剂：R134ao7 .制冷剂充注量:4.2kg±10%o8 .冷藏室温度：+2oCo9 .冷冻室温度：-15匕。10 .整体外型尺寸(L*W*H):283OninI*81Omm*183Omn1。11 .双室柜体外型尺寸(L*W*H):1300mm*700m*1830mmo12 .工作台尺寸(L*W*H):153Omm*81Omm*60Omn1。(一)主要设备配置序号名称型号规格单位数量备注1.场地工具设备1工位隔板3.5m*3.2m套12操作工作台SX-815Q-33张11400*700*620mm3水桶IOL个1内装5L水4灭火器个1序号名称型号规格单位数量备注5扫帚及垃圾铲套16穿电缆地槽条17分类垃圾回收桶铜/电线/有害/其他个48回收机及回收瓶套19“0FN”牌个110电源维修牌个111阻燃挡板300*300块112磷铜焊料L209条4放入焊料盒2.竞赛设备1冷库柜体SX-CSC08A-01台11300*700*1830mm2系统工作台SX-CSC08A-02张11530*810*600mm3电气控制箱SX-CSC08-03台1780*650*280mm4制冷管路系统SX-CSC08A-04套1/3,系统零部件（根据竞赛需WIt部分已安装）1冷凝机组CAJ4511YHR台12螺纹干燥过滤器CT-052个13螺纹视液镜SG-3/8个1含纳子4热力膨胀阀TN2个2含感温包固定夹5电子膨胀阀EX2-I00套1含控制组件6流口组件NOO个17流口组件NOl个18流口组件NOX个19螺纹电磁阀1064-3个310螺纹手阀KM-3/8SAE个2含纳子11球阀GBC6S个112止回阀020-1042个113能量调节阀KVC15个114蒸发压力调节阀KVC12个115压力开关KP15个116冷凝压力开关KPl个117高压表HS-OG-3.8H个218低压表HS-OG-I.8H个14.系统配件1（根据竞赛需力t部分已安装）1焊接弯头12h个32螺纹对接14h个4含纳子3螺纹对接3/8m个16含纳子4螺纹变径对接12h-38h个25螺纹三通14h个4含纳子序号名称型号规格单位数量备注6螺纹三通3/8"个2含纳子7螺纹三通l2n个2含纳子8螺纹三通5/8m个2含纳子9钠子3/8n个510钠子5/8”个511变径钠子12h-14h个112变径钠子3/8"-5/8"个413变径钠子1/2w-58n个214变径钠子l2n-38n个415变径钠子14m-58m个116铜管固定座012（P码）个1017铜管固定座016（P码）个3518铜管固定座020（Q码）个419铜管固定座030（P码）个420过滤器专用固定座M-57（0码）个1含M8*50螺栓垫片5.系统配件2（根据竞赛需力t部分巳安装）1电缆固定座HC-4个102电缆固定座HC-3个203接线端子旗插、直插式各5个10连护套4接线端子SVl.25-4S个355接线端子RV2-5S个156接线端子RV2-8S个27欧式端子E1008个158地线标式R5、R2各2个49电工胶布/卷110自攻螺丝M4*10颗2011自攻螺丝M4*20颗5012自攻螺丝M4*30颗2013自攻螺丝M4*50颗3014自攻螺丝M4*60颗4015螺栓M8*50套5连螺帽、垫圈16螺栓M4*8套15连螺帽、垫圈17电缆接头PGll个418电缆接头PG13.5个26.系统配件3（根据竞赛需求部分巳安装）1铜管38n*0.8mm米82铜管l4"*0.6mm米23毛细管1/8*0.3米2序号名称型号规格单位数量备注4铜管58h*1.2mm米305铜管l2n*l.Omm米26铜管1,*1.2nun米17电线1*2.5mm2米1地线（黄绿）8电缆3*1.Omm2米89电缆2*0.75mm2米210电缆3*2.5mm2米211电缆4*2.5mm2米212保温套58tt*38n条213保温套3/8w*3/8w条214保温胶带30*500条115保温套胶水UHU35ml瓶216润滑油50ml盒1专用盒17泡沫检漏液125ml瓶118扎带CV-100条3019扎带CV-200条2020扎带CV-300条221镀金件（网板）1260*470*1.2件1（三）工具配置.序号名称规格型号单位数量备注1眼罩2820(RS副12钳形表UT200A)个13数字万用表UT139C套14数字兆欧表UT501个15可调测电笔UT13A支16排插220V带地线4个17电工刀4寸把18角尺0-300把19游标卡尺150mm带表把110水平尺66CM把111圆铿刀小号细齿把112螺丝批头25支X型套113钻头09580-M19套114锂手电钻TSR1080-2-LI把115平口钳QH-80MM把116剥线钳FWS-76寸把117电缆剥线器BX-308nn把118斜口钳84-412把1序号名称规格型号单位数量备注19老虎钳6寸*150MM把120尖嘴钳HP-66寸把121台虎钳QBlOO4寸台122压线钳0.5-6mm2货号把123螺丝刀68-0002C-23套124扳手套装94-400套125活动扳手95-046个126活动扳手95-047个127活动扳手95-048个128胶锤30mm把129点火器222KF（BD-JJ）把130倒角器EL0300GT把131不锈钢管子割刀25SP单片刀片个1
