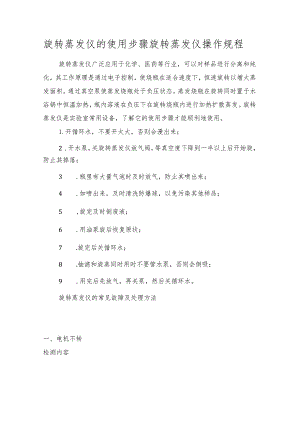

旋转蒸发仪的使用步骤旋转蒸发仪操作规程.docx

旋转蒸发仪的使用步骤旋转蒸发仪操作规程旋转蒸发仪广泛应用于化学、医药等行业，可以对样品进行分离和纯化，其工作原理是通过电子控制，使烧瓶在适合速度下，恒速旋转以增大蒸发面积。通过真空泵使蒸发烧瓶处于负压状态。蒸发烧瓶在旋转同时置于水浴锅中恒温加热，瓶内溶液在负压下在旋转烧瓶内进行加热扩散蒸发。旋转蒸发仪是实验室常用设备，了解它的使用步骤才能顺利地使用。1.开循环水，不要开太大，否则会漫出来；2 .开水泵，关旋转蒸发仪放气阀，等真空度下降到一半以上后开始旋，防止其掉落；3 .瓶里有大量气泡时及时放气，防止其喷出来；4 .如喷出来，及时清洗防爆球，以免污染其他样品；5 ,旋完及时倒废液；6 .用油泵旋后恢复原状；7 .旋完后关循环水；8 .抽滤和旋蒸同时用时不要管水泵，否则会倒吸；9 .用完后先放气，再关泵，然后关循环水。旋转蒸发仪的常见故障及处理方法一、电机不转检测内容1、电控箱指示灯（或数字显示）亮，检测电箱内外部插头连线是否松动或者断线02、电控箱指示灯（或数字显示）不亮。3、确认1、2无异常。4、变频器受高频干扰显示O.U.。5、变频器保护机可显示。解决方法:1、重新插一下插头，接通断线。2、更换保险丝或确认供电无异常。3、更换线路板或电控箱。4、接妥地线或转换工作地点。5、按变频器说明书指示排除。二、浴锅不加热检测内容1、检测浴锅有无数字显示。2、温控仪中OUT或ON绿色指示灯亮但不加热。3、浴温低于设定温度时，温控仪中OUT或ON绿色指示灯不亮Q4、温控仪上显示OVER或Oo0。解决方法:1、检测电源220VQ2、更换加热圈，更换固态电器或继电板。3、更换温控仪。4、检测探头接线或更新探头。三、浴锅冲温检测内容1、浴温高于设定温度时，温控仪中OUT或ON绿色指示灯不灭。（1-2。C属正常现象）2、温控仪中OUT或ON绿色指示灯已灭，然而继续加热。3、数显浴温远远低于实际浴温。解决方法:1、更换温控仪。2、更换固态继电器或继电板。3、更换探头或温控仪。四、抽不上真空检测内容1、容器内有溶剂，受饱和喷射器压限制。2、真空油泵能力下降。3、真空皮管、接头松动Q真空表具泄漏。4、磁粉探伤仪作保压试验，在没有任何溶剂的情况下，关闭所有外部蝶阀和管路，保压一分钟，真空表指针不动则表示气密性良好，反之见右。5、放料阀、压控阀内有杂物。6、玻璃丝棉夹芯板破损。解决方法:1、放空溶剂，空瓶试剂。2、真空油泵换油或者是换水清洗检修。3、沿真空管路逐段检测、排除。4、把机器重新装配，玻璃丝棉夹芯板磨口擦洗干净，涂真空硅脂,法兰口对齐拧紧。更新失效密封圈。5、清洗放料阀、压控阀。6、更新或修复夹芯板。五、电机飞车（只有最高速）检测内容1、检测测速发电机线圈是否断路，用万用表量七芯插头1、2脚（插头对正槽两边）正常电阻40OQ左右。2、发电机线圈与外壳短路。3、发电机磁环不转。4、发电机磁环破碎。解决方法:1、发电机断路，更新线圈或接通断路点。2、松开电机后端发电机盖排除短路。3、拧紧M5螺母。4、更新发电机磁环。六、电机发热检测内容1、电机温升(外壳温度-室温)，aw4()oC属正常2、ZT4(C按右方法处理。3、扁平其显示不闪亮，表示电机电流超负荷，按右边方法2进行处理。解决方法:1、不需要处理，能够继续使用。2、减小搅拌浆翼，减轻负荷。避开旋转共振点。适当提高转速，要使用中速。排出机械部分非正常阻力。定期对密封润滑部分做保养。
