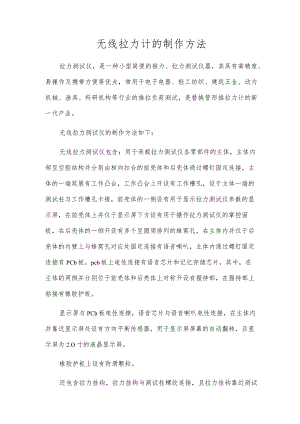

无线拉力计的制作方法.docx

无线拉力计的制作方法拉力测试仪，是一种小型简便的推力、拉力测试仪器，其具有高精度、易操作及携带方便等优点，常用于电子电器、轻工纺织、建筑五金、动力机械、渔具、科研机构等行业的推拉负荷测试，是替换管形推拉力计的新一代产品。无线拉力测试仪的制作方法如下：无线拉力测试仪包含：用于承载拉力测试仪各零部件的主体，主体内部呈空腔结构并分别由相向扣合的前壳体和后壳体通过螺钉固定连接，主体的一端延展有工作凸台，工作凸台上开设有工作槽孔，设于主体一端的测试柱与工作槽孔卡接，前壳体的一侧设有用于显示拉力测试仪参数的显示屏，在前壳体上并位于显示屏下方设有用于操作拉力测试仪的掌控面板，在后壳体的一侧开设有多个呈圆周排列的蜂窝孔，在主体内并位于后壳体的内壁上与蜂窝孔对应处固定连接有语音喇叭，主体内通过螺钉固定连接有PCb板，pcb板上电性连接有语音芯片和记忆存储芯片，其中，在主体的两侧并分别位于前壳体和后壳体上对称开设有握持部，在握持部上粘接有橡胶护板。显示屏与PCb板电性连接，语音芯片与语音喇叭电性连接，在主体内并靠近显示屏处设有方向平衡传感器，用于显示屏屏幕的自动翻转，且显示屏为2.O寸的液晶显示屏。橡胶护板上设有防滑颗粒。还包含拉力挂钩，拉力挂钩与测试柱螺纹连接，且拉力挂钩靠近测试柱的一端设有防滑纹。主体内并靠近PCb板处设有电池，电池与PCb板电性连接，用于给拉力测试仪供应电能。握持部上设有USb接口，用于对电池充电及数据传输。掌控面板上呈线性排列有多个功能按键，多个功能按键分别为开关机键、复位键、单位转换键、实时值与峰峰值转换键、菜单设置键、向上翻页键和向下翻页键。前壳体和后壳体均为塑料材质且一体注塑成形。橡胶护板呈条形设计并延展至握持部的两端。语音喇叭播报显示屏上显示的数值并在显示屏上的数值超量程后发出语音报警，其中，显示屏上显示的测试数值单位为n或kgf或Ibfo无线拉力测试仪，包含相向扣合的前壳体和后壳体构成的主体,主体通过工作凸台及测试柱外接测试产品，并通过设于前壳体一侧的显示屏显示拉力测试仪参数，其中，在主体的两侧并分别位于前壳体和后壳体上对称开设有握持部，在握持部上粘接有橡胶护板，以提高拉力测试仪的应用性，其中，主体内的PCb板上电性连接有语音芯片和记忆存储芯片，以此实现拉力测试仪的语音播报和量程超限报警功能及查阅历史测试数据功能，即通过上述设计，丰富拉力测试仪功能，提高其应用性，加强其市场竞争力。
