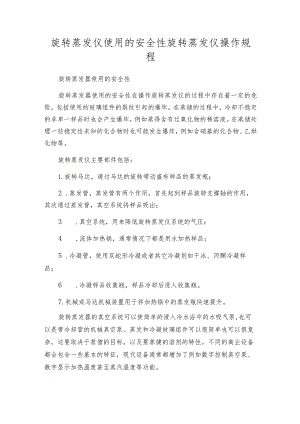

旋转蒸发仪使用的安全性旋转蒸发仪操作规程旋转蒸发器使用的安全性旋转蒸发器使用的安全性在操作旋转蒸发仪的过程中存在着一定的危险，包括使用的玻璃组件的裂纹引起的爆炸。在蒸储的过程中，冷却不稳定的非单一样品时也会产生爆炸，例如蒸得含有过氧化物的稀溶液。在蒸储处理一些稳定性未知的化合物时也可能发生爆炸，例如含硝基的化合物、乙烘化物等。旋转蒸发仪主要部件包括：1.旋转马达，通过马达的旋转带动盛有样品的蒸发瓶；2 .蒸发管，蒸发管有两个作用，首先起到样品旋转支撑轴的作用，其次通过蒸发管，真空系统将样品吸出；3 .真空系统，用来降低旋转蒸发仪系统的气压；4 .流体加热锅，通常情况下都是用水加热样品；5 .冷凝管，使用双蛇形冷凝或者其它冷凝剂如干冰、丙酮冷凝样品；6 .冷凝样品收集瓶，样品冷却后进入收集瓶。7.机械或马达机械装置用于将加热锅中的蒸发瓶快速提升。旋转蒸发器的真空系统可以使简单的浸入冷水浴中的水吸气泵,也可以是带冷却管的机械真空泵。蒸发和冷凝玻璃组件可以很简单也可以很复杂，这要取决于蒸僧的目标，以及要蒸健的溶剂的特性。不同的商业设备都会包含一些基本的特征，现代设备通常都增加了例如数字控制真空泵、数字显示加热温度甚至蒸汽温度等功能。蒸发器，旋转蒸发器，安康旋转蒸发器，渭南旋转蒸发器旋转蒸发仪结构概要高压反应釜由反应容器、搅拌器及传动系统、冷却装置、安全装置、加热炉等组成。1、釜体、釜盖采用lCrl8Ni9Ti不锈钢加工制成，釜体通过螺纹与法兰联接，釜盖为正体平板盖，两者由周向均布的主螺栓、螺母紧固联接。2、高压釜主密封口采用A型的双线密封，其余密封点均采用圆弧面与平面、圆弧面与圆弧面的线接触的密封形式，依靠接触面的高精度和光洁度，达到良好的密封效果。3、釜体外装有桶型碳化硅炉芯，电炉丝穿于炉芯中，其端头由炉壳侧下部穿出，通过接线螺柱，橡套电缆与控制器相连。4、釜盖上装有压力表，爆破膜安全装置，汽液相阀，温度传感器等，便于随时了解釜内的反应情况，调节釜内的介质比例，并确保安全运行。5、联轴器主要由具有很强磁力的一对内、外磁环组成，中间有承压的隔套。搅拌器由伺服电机通过联轴器驱动。控制伺服电机的转速，便可达到控制搅拌转速的目的。6、隔套上部装有测速线圈，连成一体的搅拌器与内磁环旋转时,测速线圈便产生感应电动势，该电势与搅拌转速相应，该电势传递到转速表上，便可显示出搅拌转速。7、磁联轴器与釜盖间装有冷却水套，当操作温度较高时应通冷却水，以及磁钢温度太高而退磁。8、轴承采用!Crl8Ni9Ti不锈钢轴承或高强电化石墨，耐摩损,且维修周期长安装和使用：1、高压釜应放置在室内。在装备多台高压釜时，应分开放置。每间操作室均应有直接通向室外或通道的出口，应保证设备地点通风良好。2、在装釜盖时，应防止釜体釜盖之间密封面相互磕碰。将釜盖按固定位置小心地放在釜体上，拧紧主螺母时，必须按对角、对称地分多次逐步拧紧。用力要均匀，不允许釜盖向一边倾斜，以达到良好的密封效果。3、正反螺母联接处，只准旋动正反螺母，两圆弧密封面不得相对旋动，所有螺母纹联接件有装配时，应涂润滑油。4、针型阀系线密封，仅需轻轻转动阀针，压紧密封面，即可达到良好的密封效果。5、用手盘动釜上的回转体，检查运转是否灵活。6、控制器应平放于操作台上，其工作环境温度为10-4（C,相对湿度小于85%,周围介质中不含有导电尘埃及腐蚀性气体。7、检查面板和后板上的可动部件和固定接点是否正常，抽开上盖，检查接插件接触是否松动，是否有因运输和保管不善而造成的损坏或锈蚀。8、控制器应可靠接地。9、连接好所有导线，包括电源线、控制器与釜间的电炉线、电机线及温度传感器和测速器导线。10、将面板上“电源”空气总开关合上，数显表应有显示。11、在数显表上设定好各种参数（如上限报警温度、工作温度等）然后，按下“加热”开关，电炉接通，同时“加热”开关上的指示灯亮。调节“调压”旋钮，即可调节电炉加热功率。12、按下“搅拌”开关，搅拌电机通电，同时“搅拌”开关上的指示灯亮，缓慢旋动“调速”旋钮，使电机缓慢转动，观察电机是否为正转，无误时，停机挂上皮带，再重新启动。13、操作结束后，可自然冷却、通水冷却或置于支架上空冷。待温降后，再放出釜内带压气体，使压力降至常压（压力表显示零），再将主螺母对称均等旋松，再卸下主螺母，然后小心地取下釜盖，置于支架上。14、每次操作完毕，应清除釜体、釜盖上残留物。主密封口应经常清洗，并保持干净，不允许用硬物或表面粗糙物进行擦拭。目前，化工，食品，医药等行业都需要反应釜设备，然而，反应釜也在不断的改善它的制造结构以方便客户的使用，但在高压釜的使用上却很难引起客户的重视.
