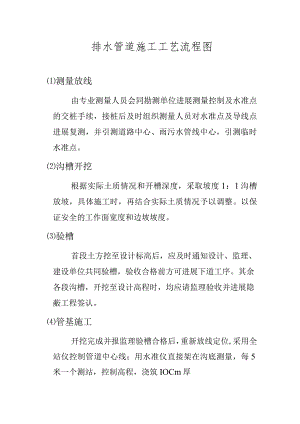

排水管道施工工艺流程图测量放线由专业测量人员会同勘测单位进展测量控制及水准点的交桩手续，接桩后及时组织测量人员对水准点及导线点进展复测，并引测道路中心、雨污水管线中心，引测临时水准点。沟槽开挖根据实际土质情况和开槽深度，采取坡度1：1沟槽放坡，具体施工时，再结合实际土质情况予以调整。以保证安全的工作面宽度和边坡坡度。验槽首段土方挖至设计标高后，应及时通知设计、监理、建设单位共同验槽，验收合格前方可进展下道工序。其余各段沟槽，开挖至设计高程时，均应请监理验收并进展隐蔽工程签认。管基施工开挖完成并报监理验槽合格后，重新放线定位,采用全站仪控制管道中心线；用水准仪直接架在沟底测量，每5米一个测站，控制高程，浇筑IOCm厚C15混凝土垫层。下管、安管钢筋混凝土平口管养护待管基强度满要求后，用白灰撒放管道中线进展管道安装。采用吊车安装并设专人指挥。测量人员跟班作业，负责控制管道中线及高程；校正、稳固管道采用预制碎垫块排水管管口伸入井室30mm,管顶破砌圈加固，以减少管顶压力。采用20号IOXlO钢丝网、2.5cm厚1：2.5水泥砂浆抹带，插入管基深1015cm,在抹带施工前，将抹带宽度内管外壁凿毛、刷净、润湿。浇筑C15混凝土管座。待混凝土强度到达要求时即可回填。（6）回填沟槽内砖、石、木块等杂物去除干净，沟槽内不得有积水，保持降排水系统正常运行，不得带水回填。回填从管道两侧平衡进展，回填土分层夯实（每层20cm）,回填土最小压实度（轻型击实标准）：路槽底50cm范围内最小压实度98%,路槽底50-150cm范围内最小压实度95%,150cm范围内最小压实度90%o回填时每压实层进展密实度取样，经检验合格再进展上层回填。
