弱酸性阳离子交换树脂的硅污染与油污染.docx

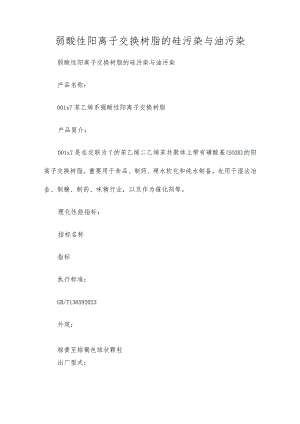

弱酸性阳离子交换树脂的硅污染与油污染弱酸性阳离子交换树脂的硅污染与油污染产品名称：001x7苯乙烯系强酸性阳离子交换树脂产品简介：001x7是在交联为7的苯乙烯二乙烯苯共聚体上带有磺酸基(SO3H)的阳离子交换树脂。重要用于食品、制药、硬水软化和纯水制备，也用于湿法冶金、制糖、制药、味精行业，以及作为催化剂等。理化性能指标：指标名称指标执行标准：GB/T136592023外观：棕黄至棕褐色球状颗粒出厂型式：钠型含水量：45.0055.00质量全交换容量mmol/g：4.50体积全交换容量mmol/ml：NL80湿视密度g/ml：0.770.87湿真密度g/ml：1.2501.290范围粒度：(0.315mml.250mm)95.0下限粒度：(0.315mm)1.0有效粒径mm：O.4000.700均一系数：1.60磨后圆球率：290.00使用参考指标：指标名称指标PH范围114高使用温度°CNa+：120H+:100转型膨胀率(Na+H+)10工作交换容量mmol/L1200运行流速m/h1530阴、阳离子交换树脂树脂的贮存：离子交换树脂肪内含有肯定量的水份，在运输及贮存过程中应尽量保持这部分水。如贮存过程中树脂脱了水，应先用浓食盐水（10）浸泡，再渐渐稀释，不得直接放于水中，以免树脂急剧膨胀而碎裂。在长期贮存中，强型树脂应变化成盐型，弱型树脂可变化成相应的氢型或游离碱型也可转为盐型，然后浸泡在干净的水中。树脂在贮存或运输过程中，应保持在540C的温度环境中，避开过冷或过热，影响质量。若冬季没有保温设备时，可将树脂贮存在食盐水中，食盐水的温度可依据气温而定。新树脂的预处理：新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸着铁、铝、铜等重金属离子。当树脂与水、酸、碱或其他溶液相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。所以，新树脂在投运前要进行预处理。阳树脂的预处理阳树脂预处理步骤如下:首先使用饱和食盐水，取其量约等于被处理树脂体积的两倍，将树脂置于食盐溶液中浸泡1820小时，然后放尽食盐水，用清水漂洗净，使排出水不带黄色；其次再用24NaOH溶液，其量与上相同，在其中浸泡24小时（或作小流量清洗），放尽碱液后，冲洗树脂直至排出水接近中性为止。后用5HCL溶液，其量亦与上述相同，浸泡48小时，放尽酸液，用清水漂流至中性待用。阴树脂的预处理其预处理方法中的步与阳树脂预处理方法中的步相同；而后用5HCL浸泡48小时，然后放尽酸液，用水清洗至中性；而后用24Na0H溶液浸泡48小时后，放尽碱液，用清水洗至中性待用。弱酸性阳离子交换树脂的硅污染与油污染阴离子交换树脂简单产生硅污染，造成这种污染的原因是由于再生条件不当或再生过程掌控不好，致使强碱性阴离子交换树脂上吸着的可溶性硅化物水解成硅酸。硅酸间产生聚合和部分脱水形成高聚物沉积于树脂层中。阴离子交换树脂简单产生硅污染，造成这种污染的原因是由于再生条件不当或再生过程掌控不好，致使强碱性阴离子交换树脂上吸着的可溶性硅化物水解成硅酸。硅酸间产生聚合和部分脱水形成高聚物沉积于树脂层中。产生的脑岗七合物，堵塞了树脂屹翅好L道，使巍避赡肝降。树脂被硅污染后，阴床出水中二氧化硅的泄漏量加添，除硅效率降低；阴离子交换树脂工作交换容量下降，碱耗上升。硅污染的防止方法：通过调整试验确定合理的再生工艺条件。阴床失效后应立刻再生，而不在失效态备用Q对已被硅污染的棚旨可以采纳4050。C的48的N&OH溶液再生，清洗，可以使强碱性阴离子交换树脂的胶体硅降至低。油对离子交换树脂的污染，重要源于原水中存在的或水处理工艺中漏入的矿物油。这些油脂被吸附在树脂颗粒表面，造成树脂微孔的堵塞，从而降低其工作交换容量；油类并可能使树脂粘接，造成树月旨层水流不畅或不均匀，产生“偏流”，并使出水水质变差。受油脂污染的树脂，颜色会由棕黄色变为黑色，颇似铁污染，手触有油腻感。若将树脂放人试管中，注入2倍于树脂体积的水,猛烈振荡后，察看水面有“彩虹”（油珠反射形成的光谱），则可判定离子交换树脂受到油污染。复苏：用58,3540。C的NaOH溶液，对交换床内树脂进行循环式反洗，可以有效地清除树脂中的油脂。在清洗过程中应适当补加NaOH,以保持清洗液的NaOH浓度
