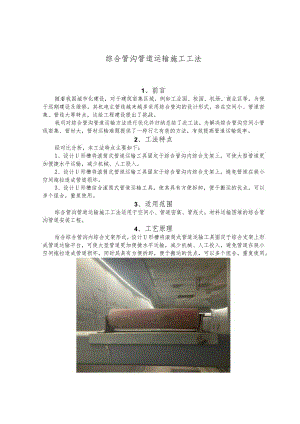

建设工程-管沟管道运输施工工法工艺.docx
综合管沟管道运输施工工法1、前言随着我国城市化建设，对于建筑密集区域，例如工业园、校园、机场、商业区等，为便于远期建设及维修，其机电主管线越来越多采用综合管沟的设计形式，存在空间小、管道密集、管线大等特点，这给工程建设提出了挑战。我司对综合管沟管道运输方法进行优化并归纳总结了此工法，为解决综合管沟空间小管线密集、管材大，管材运输难题提供了一种行之有效的方法，有效提高管道运输效率。2、工法特点经对比分析，本工法特点主要如下：1、设计U形槽将滚筒式管道运输工具固定于综合管沟内综合支架上，可使大型管道更加便捷水平运输，减少机械、人工投入。2、设计U形槽将滚筒式管道运输工具固定于综合管沟内综合支架上，避免管道在狭小空间拖拉造成管道损坏。3、设计U形槽结合滚筒式管道运输工具，使其具有方便拆卸，便于搬运的优点，可以多个组合，重复使用。3、适用范围综合管沟管道运输施工工法适用于空间小、管道密集、管线大，材料运输困难的综合管沟管道安装工程。4、工艺原理结合综合管沟内综合支架形式，设计U形槽将滚筒式管道运输工具固定于综合支架上形成管道运输平台，可使大型管道更加便捷水平运输，减少机械、人工投入，避免管道在狭小空间拖拉造成管道损坏，同时其具有方便拆卸，便于搬运的优点，可以多个组合，重复使用。5、工艺流程及操作要点5.1 工艺流程图5.2 操作要点5. 2.1施工准备1、施工前应熟悉场地工程设计图纸和施工方案等。2、施工综合管沟内设置好临时通风，保证施工环境，及时将焊接产生有害气体排出管沟等。3、施工时应根据设备的数量、类型和现场条件，在确保安全的前提下选用最佳流水作业线。4、综合管沟内有足够空间，能够提供施工作业空间。5、施工队伍资质经检查符合要求，作业工人已完成进场安全教育，个人防护用品及现场危险源均已知悉。6、明确作业内容，熟悉质量验收标准，妥善管理现场的安全文明施工、资源的进场计划及验收安排。6. 2.2管道运输操作要点1、场地清理综合管沟内有足够空间，能够提供施工作业空间。2、点位放样按照管道设计位置标记好运输位置。3、机具就位滚筒式管道运输工具安装放置在正确位置。滚筒式运输工具安装4、现场复核施工前复核确定管道运输位置，数量与图纸一致，现场安全设施到位，安全监督人员到位。5、管道运输由总指挥人员指挥施工人员拖动管材从滚筒式管道运输工具运输至指定位置。管道水平运输管道运输就位6、运输验收管材运输到位后由技术人员进行复核，确认管道有无破损。7、工具回收管材运输完成后所有滚筒式管道运输工具拆卸回收，检查工具是否有损坏，以备下次重复使用。回收运输工具6、人员、材料及机具设备主要劳动力计划主要劳动力计划工种人数工作地点责任范围项目经理1施工现场工程总负责，负责各方面组织协调工作项目总工1施工现场负责方案的总体规划技术员1施工现场负责现场作业的技术控制质检员1施工现场现场质量管理、监督和检查安全员1施工现场现场生产安全管理、监督和检查材料员1仓库、现场材料采购、验收、保管和控制测量员2施工现场负责工程测量、放线水暖工4施工现场管道运输、安装等杂工6施工现场配合其他工种施工滚筒式管道运输工具，需要结合综合支架尺寸，利用钢板焊接U形槽，同时预留滚筒安装孔位。西宁大学校园建设项目施工工程一、二标段室外综合管沟综合支架横担宽300mm,考虑最大运输管径为DN450,因此采用钢板焊接长400,宽300的U形槽，及长度400三的工业级滚筒。主要材力14设备计划表序号名称型号单位数量备注1卷扬机台52水平仪台13槽钢米104工业级滚筒个105电焊机台16钢丝绳米507随车吊台17、质量控制7.1 本工法必须遵照执行下列标准、规范：建筑工程施工质量验收统一标准(GB50300-2013)建筑给水排水及采暖工程施工质量验收规范GB50242-2002给水排水管道工程施工及验收规范GB50268-2008给水排水构筑物工程施工及验收规范GB50141-2008城镇供热管网工程施工及验收规范CJJ28-20147.2 质量控制措施1. 2.1复核综合管沟设计图纸内容，并与施工现场进行核对，确认施工现场是否与设计相符。7. 2.2施工前组织全体施工人员进行技术交底，做好交底记录。8. 2.3严格落实自检、互检、专检的“三检”制度，确保管道安装质量9. 2.4给水系统所用阀门、管道连接件、连接用密封圈和阀体包胶材料达到食品级卫生要求。10. 2.5热力管道焊缝应进行外观检验和无损检验，焊健外观质量检验数量为100%,无损检验数量为20%。7 .2.6管道安装须按图纸定位位置准确安装、间距合理规范、管道固定牢靠，确保施工质量。8、安全措施本工法施工应用过程涉及机械伤害和物体打击等多种伤害类型，安全隐患主要集中在材料运输过程。现场施工须做好相应的安全防护措施，相关措施及具体要求如下:7.1 配备指挥员，负责在运输过程中的指挥，防止管道运输对周边相关人员造成机械伤害。8 .2作业时须在操作场地周边及主要出入口设置醒目的警示标志和标牌，提醒他人小心。9 .3安全管理人员需不断巡查，确保现场施工人员规范作业。10 4施工综合管沟内设置好临时通风，保证施工环境，及时将焊接产生有害气体排出综合管沟等。8. 5作业工人已完成进场安全教育，个人防护用品及现场危险源均已知悉。9、环境保护措施9.1在施工前，对施工人员进行环保知识培训，形成环境保护的意识。9. 2在施工中，严格按照现场要求堆放原材料，并进行覆盖，避免环境污染，施工材料分类堆放整齐，保证场地有序，道路畅通。9. 3严格执行施工现场场容管理，作业场地应干净整洁、无施工垃圾，场地及周边道路定期洒水，减少灰尘对环境的污染。9. 4积极遵守地方政府关于夜间施工的有关规定，尽量减少夜间施工。特殊原因须安排夜间施工的，应提前报备相关部门，并且提前对附近居民进行公示，并采取有效措施减少噪声污染。9. 5施工现场设置专门的垃圾场，施工垃圾应分类堆放并定期清运至环卫部门指定的垃圾堆放点。10、效益分析本工法针对综合管沟空间小、管道密集、管线大等特点，结合综合管沟内综合支架形式，设计的一种滚筒式运输工具，可使大型管道更加便捷水平运输，减少机械、人工投入，避免管道在狭小空间拖拉造成管道损坏，造成施工质量下降。同时便于拆卸，可以多个组合，重复使用，提高管道运输效率。以西宁大学校园建设项目施工工程一、二标段为例，综合管沟总长度3400米，因滚筒式管道运输工具的应用，使本项目综合管沟管道施工时间缩短为原来的三分之二，节省人工成本2352个，相对于传统管道运输形式，大大节省了管道运输人工成本，节省人工1235个，人工费300元/天，总计节省人工费用约107.61万元，效益良好。
