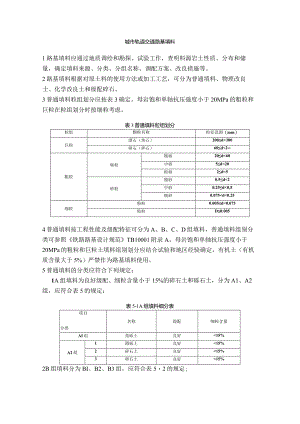

城市轨道交通路基填料.docx
城市轨道交通路基填料1路基填料应通过地质调绘和勘探、试验工作，查明料源岩土性质、分布和储量，确定填料来源、分类、分组名称、调配方案、改良措施等。2路基填料根据对原土料的使用方法或加工工艺，可分为普通填料、物理改良士、化学改良土和级配碎石。3普通填料粒组划分应按表3确定。母岩饱和单轴抗压强度小于20MPa的粗粒和巨粒在粒组划分时按细粒考虑。表3普通填料粒组划分粒组颗粒名称粒径范围（mm）巨粒漂石（块石）200d<300卵石（碎石）60d<2粗粒砾粒粗砾20d<60中砾5d<20粒砾2d<5砂粒粗砂0.5d<2中砂0.25d<0,5细砂0.075<d<0.25细粒粉粒0.005d<0.075粘粒D0.0054普通填料按工程性能及级配特征可分为A、B、C、D组填料，普通填料组别分类可参照铁路路基设计规范TB10001附录A。母岩饱和单轴抗压强度小于20MPa的粗粒和巨粒土填料组别划分应结合试验和地区经验确定，有机土（有机质含量大于5%）严禁作为路基填料使用。5普通填料的分类应符合下列规定：1A组填料为良好级配、细粒含量小于15%的碎石土和砾石土，分为A1、A2组，应符合表5的规定；表5-1A组填料细分表项目分类名称级配细粒含量AI组角砾土良好<15%A2组1圆砾土良好<15%2碎石土良好<15%3卵石土良好<15%2B组填料分为BI、B2、B3组，应符合表52的规定;表5-2B组填料细分表目分类、名称级配细粒含量小于5mm颗粒含量0.075mm5mm颗粒含量Bl组1角砾土、碎石土、圆砾土、卵石土间断<15%>35%2砾砂、粗砂、中砂良好<15%B2组1角砾土、碎石土、圆砾土、卵石土间断<15%35%2角砾土、碎石土、圆砾土、卵石土均匀<15%3角砾土、碎石土、圆砾土、卵石15%30%粉土>15%4砾砂、粗砂、中砂间断<15%5砾砂、粗砂、中砂15%30%粉土B3组1角砾土、碎石土、圆砾土、卵石土15%30%粉土<15%2角砾土、碎石土、圆砾土、卵石土15%30%粘土>15%3砾砂、粗砂、中砂均匀<15%一4砾砂、粗砂、中砂15%30%粘土3C组填料分为Cl、C2、C3组，应符合表53的规定。表5-3C组填料细分表分於、颗粒名称级配细粒含量0.075mm5mm颗粒含量1块石土-<30%2块石土-30%50%粉土-CI组3碎石土、砾石土-15%30%粘土<15%4碎石土、砾石土-30%50%粉土-5砾砂、粗砂、中砂-30%50%粉土-1块石土-15%30%粘土2C2组-碎石土、砾石土-15%30%粘土3砾砂、粗砂、中砂-15%30%粘土-4细砂良好<15%-1细砂间断或均匀<15%-2粉砂-C3组3低液限粉土-4低液限粘土-5低液限软岩-6路基填料的粒径或可压实性不满足相应部位要求的巨粒土、粗粒土，可采用破碎、筛分或掺入不同粒径材料等措施进行物理改良，改善颗粒级配、粒径和细粒含量等指标。7路基填料不能满足相应部位要求的细粒土，宜根据土的性质，采用掺入适宜的外掺料进行化学改良，改变土的物理、力学性质。化学改良土应符合下列要求：1化学改良士应采用成熟的、可靠的技术。常用外掺料有水泥、石灰、粉煤灰等无机料，其中粉煤灰不宜单独作为外掺料用于土的改良；2填料改良应通过试验提出最适宜掺合料、最佳配比及改良后的强度等指标;3化学改良土的设计及试验要求应符合铁路路基设计规范TB10001相关规定。8渗水土填料压实后应符合细粒土含量小于10%、渗透系数大于IXlO-5ns的巨粒土或粗粒土（细砂除外）的规定。9路基基床表层级配碎石分I型级配碎石和II型级配碎石，应符合下列规定：1I型级配碎石的粒径级配应符合表9-1的规定，0.02mm以下粒径质量百分率不应大于3%；在压实系数为0.97情况下，其渗透系数应小于IxlOm/s；表9-1基床表层I型级配碎石粒径级配方孔筛边长（mm）0.0750.51.77.122.431.545过筛质量百分率0-7%19%32%33%46%53%75%79%91%89%100%100%2II型级配碎石的粒径级配应符合表9-2的规定，0.075mm以下粒径质量百分率不得大于3%,压实后0.075mm颗粒含量不得大于5%,细颗粒含量需采用洗筛的方法测试；持水率不应大于5%,渗透系数应大于5xlO-5ms;表92基床表层11型级配碎石粒径级配方孔筛孔边长（mm）0.0750.51.77.122.431.5450.075过筛质量百分率03%(5%)8%20%16%33%37%53%63%79%73%89%85%100%100%注：表中括号内数值为压实后的颗粒含量。3级配碎石级配特性应满足不均匀系数C”不小于15、曲率系数CC为13；4粒径大于1.7mm集料的洛杉矶磨耗率不应大于30%；5粒径大于1.7mm集料的硫酸钠溶液浸泡损失率不应大于6%；6级配曲线应接近圆滑，某种尺寸的颗粒不应过多或过少；7颗粒中细长及扁平颗粒含量不应超过20%,压碎指标应小于16；8粒径小于0.5mm细粒料的液限不应大于25%,塑性指数不应大于6；9黏土团及有机物含量不应超过2%。10路基基床表层以下过渡段采用级配碎石时，其级配范围应符合表10的规定。表10过渡段级配碎石的粒径级配范围级配编号通过筛孔（mm）质:三百分率50403025201052.50.50.0751100%95%1()0%-60%90%-30%65%20%50%10%30%2%10%2-100%95%100%-60%-90%-30%65%20%50%10%30%2%10%3-100%95%1%-50%80%30%65%20%50%10%30%2%10%注：颗粒中针状、片状碎石含量不应超过20%；质软、易破碎的碎石含量不应超过10%；黏土团及有机物含量不应超过2%o
