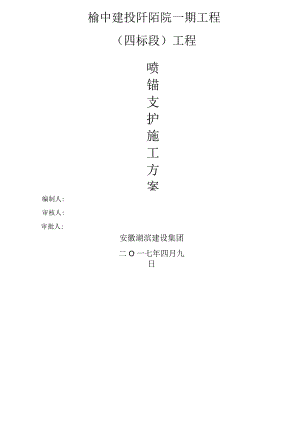

喷锚支护施工组织方案.docx
编制人:审核人:审批人:榆中建投阡陌院一期工程（四标段）工程喷锚支护施工方案安徽湖滨建设集团二O一七年四月九日一、工程概况榆中建投阡陌院一期工程（四标段）工程包括1-15#楼总高23.7m.1-16#楼总高23.7m、1-17#楼总高32.55m、1-18#楼总高32.55m、1-19#楼总高23.7m、1-20#楼总高23.7m、1-21#楼总高23.7m、1-22#楼总高23.7m、1-23#楼总高32.55m、1-24#楼总高14.755m、C段商业及其对应地下车库（总面积：49963.45m2,其中住宅面积28522.05m2,商业面积8565.79m2,幼儿园面积2620.72m2,地下车库面积10254.89m2）,总投资约12990.497万元。目前已完成整个标段工程的基坑开挖，基坑北侧开挖深度约为4.5m,基坑东侧北段开挖深度约为4.0m,基坑东侧南段开挖深度约为3.5m,基坑南侧开挖深度约为3.0m,基坑西侧北段开挖深度约为4.8m（分两段台阶），基坑西侧南段与三标段车库相接无边坡。现场开挖土质为人工填土，粉质粘土，黄褐色粉土，土质不均，局部夹有薄层细砂，摇振反响迅速，无光泽反响，干强度低，韧性低，偶见白色钙质菌丝，稍湿，稍密。整个基坑边坡已按10350.5进展了放坡处理。现针对基坑四周进展挂网喷浆支护处理。二、编制依据1.本工程勘察报告及工程图纸资料；2.?建筑基坑支护技术规程？（JGJl20-99）；3.?建筑地基与根基设计标准？（GBJ7-89）。三、基坑支护方案的设计本工程基坑支护采用挂网喷碎施工方案。根据本工程的特点边坡高度在3m7.0m,土方开挖时基坑已采用10350.5的放坡,坡面采用插筋100O长141500*150Omm、插入土层深900mm外露100mm,坡面横向，面挂8#丝径2mm镀锌钢丝网（网孔30*3Omm）并喷射砂，其喷射压力为0.30.5mPa（碎标号为C20,细石碎配比为1：2：2）,厚为60100mm,细石采用瓜米石。四、材料设备要求1、水泥：应优先选用42.5#普通硅酸盐水泥；也可选用矿渣硅酸盐水泥或火山灰质硅酸盐水泥，性能符合现行水泥标准。2、砂：应采用坚硬耐久的中粗砂，细度模数宜大于2.5,含水率直控制在5%7%。3、细骨料：细骨料采用瓜米石，必须保证外表清洁枯燥。4、外加剂：应选用符合质量要求的速凝剂，掺速凝剂后的喷射碎性能必须满足设计要求。5、水：混合水中不应含有影响水泥正常凝结与硬化的有害物质，不得使用污水以及PH值小于4的酸性水和含硫酸盐量按SO计算超过水重1%的水。6、配比：普通硅酸盐水泥p.c.42.5#水泥：砂：碎石：水=1：2.1：1.86：0.45(重量比)；(2)配料的搅拌：上料前初拌，上料后水泥砂石经过喷浆机和输送料管混合，即可到达均拌目的;(3)碎强度：C20o7、主要机械设备序号设备名称型号规格数量1挖掘机小松PC551台2喷浆机PZ-5B1台3空压机VY-9/81台4高压输料管/150m5水准仪苏一光DSZ21台6经纬仪DJ6-21台7钻机平山P2.52把五、施工方法及工艺流程1、工艺流程放线一边坡开挖后修坡一插筋安置一面挂镀锌钢丝网一喷细石碎一养护。2、放线、边坡修整先进展边坡上放线，使用腻子粉或白石灰撒上口开挖线，再使用小型挖掘机配合人工进展修坡处理，清理边坡中的松土、浮土、危土、杂物。3、插筋安置及挂网满挂镀锌铁丝网前，先在坡面上按1500mm*1500mm间距满钉C14钢筋(钢筋长度为1000mm,端部100mm做成135度弯钩，插入土层深900mm外露100mm,坡面横向)，铁丝网绑扎在。14钢筋上，要绑扎结实并保持外表平整，以保证在喷射碎时铁丝网不晃动。(铁丝网规格为2mm镀锌钢丝网,网孔3X3Cm)4、喷射细石碎(1)作业开场时，先送风，后开机，在给料；完毕时，待料喷完后，在关机。向喷射机供料时要连续均匀，机器正常运转时，料斗内保持足够的存料。喷射作业分段分片面依次进展，同一分段内喷射顺序自上而下，喷射时，喷头与受喷面垂直，距离为0.6m1.2m,喷射混凝土标号为C20,喷射厚度为610cm,喷射后要保持混凝土外表平整、湿润光施工应分段、分片由下而上进展泽、无干斑及滑移流淌现象。(2)边坡上口喷射外延2m,如遇道路边沟，那么喷射至于道路边沟结合处，以保证边坡的整体稳定性。(3)混合料宜随拌随用。不掺速凝剂时，存放时间不超过2小时；掺速凝剂时，存放时间不应超过20分钟；混合料的拌和时间按标准操作;(4喷射碎终凝两小时后，浇水养护。六、施工本卷须知1、雨天冲刷新喷面上的水泥，造成混凝土脱落时，不得施工；2、气温低于+5时，不得施工；3、大风阻碍喷射手进展工作时，不得施工。七、安全及文明施工措施1、先检查边坡的稳定性，确定边坡稳定再进展施工。2、加强安全监控。由于土性及地下工程的复杂性，施工过程中常存在许多影响安全的不可知因素，然而基坑和周围环境的安全，集中表达在土体的变化情况。因而在基坑开挖和根基施工期间，进展边坡土体及周边位移观测。以分析比照观测指导和控制施工。3、边坡浸水对边坡的稳定性危害极大，要求查明基坑周边上下水管道,切断可能侵蚀边坡的水源。并做好基坑周边地表水的排水工作。4、基坑边沿严禁超载，以免导致支护构造较大变形而危及边坡及建筑物安全。5、现场操作人员必须严格执行安全技术操作规程和有关安全生产标准规定。6、配备专职安全员，建设安全生产责任制。7、对职工进展安全教育，正确使用劳动防护用品。8、机械、电气设备由专人操作，维修和定期检查保养。9、做好施工现场的文明工作，保持场容整洁。10、听从施工员的指挥，统一协调，在确保施工质量与进度的同时一定做安全生产，杜绝意外事故的发生。榆中建投阡陌院一期（四标段）工程工程2017年4月9日
