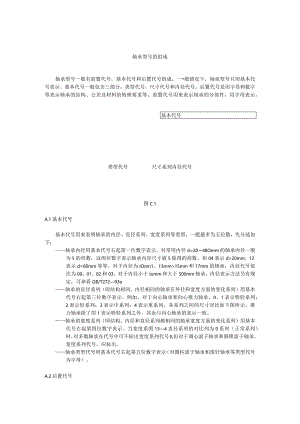

轴承型号的组成.docx

轴承型号的组成轴承型号一般有前置代号，基本代号和后置代号组成。一般情况下，轴承型号只用基本代号表示。基本代号一般包含三部分，类型代号，尺寸代号和内径代号。后置代号是用字母和数字等表示轴承的结构、公差及材料的特殊要求等。前置代号用来表示轴承的分部件，用字母表示。基本代号类型代号尺寸系列内径代号图C.1A.1基本代号基本代号用来表明轴承的内径、直径系列、宽度系列等类型，一般最多为五位数，先分述如下：轴承内径用基本代号右起第一位数字表示。对常用内径d=2048Omm的轴承内径一般为5的倍数，这两位数字表示轴承内径尺寸被5除得的商数，如04表示d=20mm；12表示d=60mm等等。对于内径为IOmn1、13mm>15mm和17mm的轴承，内径代号依次为00、01、02和03。对于内径小于Iomm和大于500mm轴承，内径表示方法另有规定，可参看GB/T27293o轴承的直径系列（即结构相同、内径相同的轴承在外径和宽度方面的变化系列）用基本代号右起第三位数字表示。例如，对于向心轴承和向心推力轴承，0、1表示特轻系列；2表示轻系列；3表示中系列；4表示重系列。各系列之间的尺寸对比如下图所示。推力轴承除了用1表示特轻系列之外，其余与向心轴承的表示一致。轴承的宽度系列（即结构、内径和直径系列都相同的轴承宽度方面的变化系列）用基本代号右起第四位数字表示。当宽度系图134直径系列的对比列为0系列（正常系列）时，对多数轴承在代号中可不标出宽度系列代号0,但对于调心滚子轴承和圆锥滚子轴承，宽度系列代号。应标出。轴承类型代号用基本代号右起第五位数字表示（对圆柱滚子轴承和滚针轴承等类型代号为字母）。A.2后置代号轴承的后置代号是用字母和数字等表示轴承的结构、公差及材料的特殊要求等等。后置代号的内容很多，下面介绍几个常用的代号：一内部结构代号是表示同一类型轴承的不同内部结构，用字母紧跟着基本代号表示。如:接触角为15。、25。和40。的角接触球轴承分别用C、AC和B表示内部结构的不同。一轴承的公差等级分为2级、4级、5级、6级、6X级和0级，共6个级别，依次由高级到低级，其代号分别为/PZ、/P4、/PS、/P6、/P6X和/P0。公差等级中，6X级仅适用于圆锥滚子轴承；0级为普通级，在轮承代号中不标出。一常用的轴承径向游隙系列分为1组、2组、。组、3组、4组和5组，共6个组别,径向游隙依次由小到大。组游隙是常用的游隙组别，在轴承代号中不标出，其余的游隙组别在轴承代号中分别用/CI、/CZ、/C3、/C4、/CS表示。A.3前置代号轴承的前置代号用于表示轴承的分部件，用字母表示。如用L表示可分离轴承的可分离套圈；K表示轴承的滚动体与保持架组件等等。实际应用的滚动轴承类型是很多的，相应的轴承代号也是比较复杂的。以上介绍的代号是轴承代号中最基本、最常用的部分，熟悉了这部分代号，就可以识别和查选常用的轴承。关于滚动轴承详细的代号方法可查阅GBT27293。A.4轴承的结构保持架防尘就外圈外役
