河川区采油大队拌生气发电并网改造工程可行性研究报告.docx

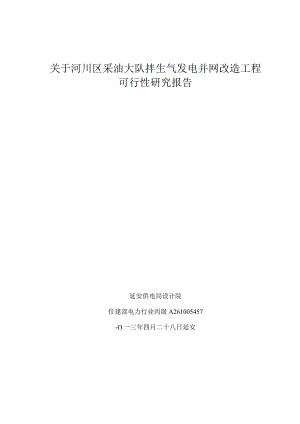

关于河川区采油大队拌生气发电并网改造工程可行性研究报告延安供电局设计院住建部电力行业丙级A261005457-O一三年四月二十八日延安总目录综合部分说明书及附图技经部分概算书总目录一、概述二、电力系统三、线路路径四、机电部分五、导、地线对地和交叉跨越距离六、杆塔与基础七、通信保护八、线路主要经济控制措施九、附属设施十、主要设备材料汇总十一、附件1概述1. 1工程概况本工程为改建工程，本次改建按二套方案进行。方案一：采用单回架空输电线路长：64.5+86.4=150.9km,导线采用LGJ-5O/8型，单回杆塔1208基，500KW大型发电机组8台，配电柜67台，100KVA变压器47台。方案二：采用电缆单回输电线路长：64.5+86.4=150.9km,电缆采用为YJV22-8.7/15-3*70型，500KW大型发电机组8台，配电柜67台，100KVA变压器47台。1.2依据1.2.1 永宁采油厂委托书。1.2.266kv及以下架空电力线路设计规程GB50061-2010o1.2.3架空送电线路初步设计内容及深度规定DLGJ122-95o1.2.4交流电气装置的过电压保护和绝缘配合DLT620-1997o1.2.5交流电气装置的接地DLT621-1997o1.2.6架空送电线路对通信线路危险影响的规定DL5033-94o1.2.7架空送电线路杆塔结构设计技术规定DLT5154-2002o1.2.8架空送电线路基础设计技术规定SDGJ62-84o1.2.9钢绞线及钢芯铝绞线GB1179-2008o1.3设计范围1.3.1 原河川采油大队一区队伴生气发电机组13台，供电135口井。二区队伴生气发电机组2台，供电8口井。三区队伴生气发电机组29台，供电149口井。1.3.2 现准备改建河川采油大队一区队伴生气500KW发电机组4台（2台主供、2台备用），供电135+8口井。三区队伴生气500KW发电机组4台（2台主供、2台备用），供电149口井。3编制二套方案概算书1.4造价及主要技术经济指标主要造价表造价项目方案一架空（万元）方案二电缆（万元）主材费1631.15405748.165安装工程费462.79782376.4807其它费327.4231882.8883含税造价2421.37509007.53332电力系统2.1 电力系统2.1.1 延安电网概况延安地区位于黄河中游，陕北高原南部，多丘陵沟壑，北邻榆林，南接铜川市，西与甘肃庆阳、西峰接壤，东与山西省毗邻。全区平均海拔高度800-1400m,南北长239km,东西宽257km,总面积37028km2o延安地区矿产资源丰富，尤其是煤炭、石油、天然气资源储量较大，工业生产基本形成了以石油、煤炭、卷烟、毛纺四大产业为主的格局。农业以烟、果、羊、畜为基础带动农副产品加工业发展。供电范围包括延安行政区域内的宝塔区、洛川县、黄陵县、延长县、延川县、子长县、安塞县、吴起县、志丹线、甘泉县、富县、宜川县、黄龙县。延安电网通过两条33OkV线路同关中主网联络，330kV线路总长为926km,其中延安局维护的线路长度为446.2km。现有33OkV变电站3座，延安变、黄陵变以及朱家变，容量1080MVA。围绕这三个33OkV变，形成延安变、黄陵变和朱家变三个供电区。截至2009年底，IlOkV变电站29座共计56台主变，容量1490MV;其中，局属IlOkV变电站23座共43台主变，容量1086.5MV;大用户专用IlokV变电站5座，共12台主变，容量363.5MVA;是售局所属IlOkV变电站1座，共1台主变，容量40MVA。35kV变电站76座，共计一127台主变，容量514.9MVA。其中，局属35kV变电站15座共26台主变，容量80.65MVA;电售局35kV变电站44座共76台主变，容量278.65MVA;大用户专用35kV变电站17座共25台主变，容量155.6MVA。截至2009年底，延安电网已建成并投运的33OkV输电线路共计7条，合计816.28km,本局维护长度469.991km;IlokV输电线路60条，合计1522.447km;35kV输电线路93条，合计1450.4769km。截至2009年底，延安电网内共有小火、水电厂共14座，总装机容量161.12MW,其中火电厂2座，装机154MW,水电厂12座，装机7.12MWo以IlOkV电压等级接入延安电网的发电厂装机总容量为154MW,占全网的95.6%;其余均以35kV及以下电压等级接入延安电网，装机总容量为7.12MW,占全网的4.4队延安电网2009年最大负荷629MW(2008年555MW),同期比增长13.3%,年供电量37.91亿kWh（2008年31.86亿kWh）,同期比增长18.99%o2.1.2延安供电局电网现状现有33OkV变电站3座，延安变、黄陵变以及朱家变，容量1080MVo围绕这三个33OkV变，形成延安变、黄陵变和朱家变三个供电区。截至2009年底，IlOkV变电站29座共计56台主变，容量1490MVAo35kV变电站76座，共计127台主变，容量514.9MVA。截至2009年底，延安电网已建成并投运的33OkV输电线路共计7条，合计816.28km,本局维护长度469.991km;IIOkV输电线路60条，合计1522.447km;35kV输电线路93条,合计1450.4769km。截至2009年底，延安电网内共有小火、水电厂共14座，总装机容量16L12MW。延安电网2009年最大负荷629MW（2008年555MW）,同期比增长13.3%,年供电量37.91亿kWh（2008年31.86亿kWh）,同期比增长18.99%o2.1.3延安电网规划拟建的黄蒿湾IlOkV变电站属于33OkV延安变供电区，周边有IlOkV东郊变、IlokV马家湾变等。周边电网计划改造延安变-马家湾变两回IIOkV线路为LGJ-400导线，投运IlOkV延安牵，将高坡变一马家湾线路改接入延安变等。为满足负荷的发展，延安电网将新建第四座33OkV洛川变电站及张村驿、吴起等IlOkV变电站，还将改造一批老旧变电站和一些老旧线路，以提高延安电网的供电能力和供电可靠性。/：林渠'掾鞍新区变延安燃气热电中心变,延安热电厂J东郊变150/8.5黄蒿湾变延安牵"换二商坡变麻洞川变图2-2周边电网规划地理接线示意图2. 1.4志丹变周边电网情况IlOkV志丹变概况1985年投运。目前主变规模2X50MVA,双绕组有载调压变，主变两侧电压等级110/10.5kV°UOkV内桥接线，出线2回，无法扩建；IOkV单母线分段接线，现有出线15回，备用出线15回。电容器2×3000kVaro2009年最大负荷约18.3MW。2.2 电力负荷的发展及预测2.3 .1延安电网负荷预测“十五”和“十一五”前四年，经济发展仍然以石油化工、煤炭开采及深加工、天然气化工等能源工业为主，是延安经济发展最好的时期之一，“十五”期间GDP年均增长率15.1%;2006-2009年，GDP由389.9亿元增长为798亿元，年均增长率16.57%;三次产业结构由21.3:52:27.7调整为7.7:70.5:21.8,主要支柱产业石油工业和煤炭工业贡献率加大。由于石油、天然气、煤炭资源的大力开发，电力增长迅速，“十一五”期间，电网负荷增长率为12.48%,电量的增长率为15.00%o“十二五”发展思路及主要预期目标：“转型、生技、强城、生态、普惠”，调整优化经济结构，推动产业、产品和技术升级，加快城市化进程，建立公共财政体制，努力增加城乡居民收入。生产总值预计达到1600亿元，年平均增长率达到13%。能源工业发展重点抓好“两基地八园区十六大项目”建设，即建设千万吨级原油生产基地、5000万吨级原煤生产基地；杨舒化工新区、姚店工业园区、永坪炼油园区、店头煤电化园区、子长煤电化园区、富县洛阳工业集中区、延长天然气化工园区、延川盐化工园区等八个工业集中区；规划建设100万吨乙烯及其下游化工项目，120万吨甲醇及其下游煤化工项目，延安180万吨甲醇和能源化工综合利用项目，延长县杨家湾天然气资源综合利用项目，华能320万千瓦电厂项目，大唐延安电厂2*30万千瓦热电联产项目，子长3*98万吨和黄陵4*98万吨煤焦化项目，黄陵矿业、汕头集团、子长3座2*30万千瓦煤砰石电厂项目，延川盐化工、宜川古贤水库及水电站项目，延川（宜川）4*125万千瓦核电站项目，南沟门水库项目、黄河调水项目。已企业聚集方式推进优势资源就地加工转化，逐步形成探采炼化工一体化、油煤气化工一体化的能源工业产业体系。“十二五”末全市原煤产能预计可达到5434万吨/年，产量达到5434万吨/年，煤炭工业产值达到844.2亿元，煤炭产业提供的增加值达到447亿元，占到全市经济总量的三分之一。到“十三五”期间，全市原煤产能预计可达到一亿吨/年，产量达到8000万吨/年。“十二五”末规划原油产量目标6070万吨；动用石油储量：储量42557万吨、动用面积1167.8km2,“十三五”末年原油产量目标：6300万吨；动用石油储量：储量36874万吨、动用面积999km2°其中：延长石油集团力争新增探明石油储量5亿吨，原油产能1200万吨，原油加工1500万吨，形成千万吨原油采炼基地。延长石油集团力争新增探明储量2000亿立方米，“十二五”末实现天然气产量100亿m3/年，到2020年实现天然气产量150亿m3/年。根据延安经济发展概况，预测延安电网2010年、2015年最大负荷分别为700MW和1150MW,一五”、“十二五”年均增长率分别为12.48%和10.53祝2010年、2015年电量分别为45亿千瓦时和67亿千瓦时，一五”、“十二五”年均增长率分别为15.00%和&18%。近几年，延安地区由于石油、天然气、煤炭资源的大力开发，电力增长迅速。“十五”期间，电网负荷增长率为16.9%,电量的增长率为21.2%。表3-1延安地区“十二五”电力电量预测表单位：MW、亿千瓦时年份200920102011201220132014201520202030负荷6297007708609501040115016202640“十一五”期间增长率12.48%,“十二五”期间增长率10.53%,“十三五”期间增长率7.00%电量41.8845485256616792135“T-一五”期间增长率15.00%,“十二五”期间增长率&18%“十三五”期间增长率6.63%2.2.2330kV延安变供电区负荷预测本工程位于33OkV延安变供电区。33OkV延安变目前主变两台，容量分别为150MVA、240MVAo其中150MVA主变计划2010年底前增容为240MVA。33OkV延安变供电区目前主供11个IlOkV变电站负荷，2009年最大负荷约218MW。2010年以及“十二五”期间，主要的负荷增长点有，安塞工业园区项目、志丹、吴起地区油区负荷的增长、延安城区发展以及包西电气化铁路投运负荷。根据现有以及新增负荷，预测延安变供电2015年最大负荷约537.5MW。表37延安变供电区负荷预测单位：MW年份200920102011201220132014201
