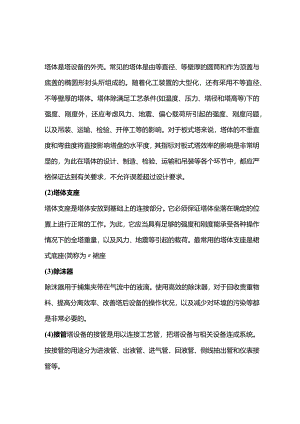

塔体是塔设备的外壳。常见的塔体是由等直径、等壁厚的圆筒和作为顶盖与底盖的椭圆形封头所组成的。随着化工装置的大型化，还有采用不等直径、不等壁厚的塔体。塔体除满足工艺条件(如温度、压力、塔径和塔高等)下的强度、刚度外，还应考虑风力、地震、偏心载荷所引起的强度、刚度问题，以及吊装、运输、检验、开停工等的影响。对于板式塔来说，塔体的不垂直度和弯曲度将直接影响塔盘的水平度，其指标对板式塔效率的影响是非常明显的，为此在塔体的设计、制造、检验、运输和吊装等各个环节中，都应严格保证达到有关要求，不允许误差超过设计要求。(2)塔体支座塔体支座是塔体安放到基础上的连接部分。它必须保证塔体坐落在确定的位置上进行正常的工作。为此，它应当具有足够的强度和刚度能承受各种操作情况下的全塔重量，以及风力、地震等引起的载荷。最常用的塔体支座是裙式底座(简称为裙座(3)除沫器除沫器用于捕集夹带在气流中的液滴。使用高效的除沫器，对于回收贵重物料、提高分离效率、改善塔后设备的操作状况，以及减少对环境的污染等都是非常必要的。(4)接管塔设备的接管是用以连接工艺管，把塔设备与相关设备连成系统。按接管的用途分为进液管、出液管、进气管、回液管、侧线抽出管和仪表接管等。(5)人孔和手孔人孔和手孔一般是为了安装、检修和检查的需要而设置的。在板式塔和填料塔中，各有不同的设置要求。(6)吊耳塔设备的运输和安装，特别是在设备大型化后，往往是化工厂基建工地上一项举足轻重的任务。为起吊方便，可在塔设备上焊上吊耳。(7)吊柱在塔顶设置吊柱及为了在安装和检修时，方便塔内件的运送。板式塔及填料塔的基本结构简图如下图所示。图1板式塔基本结构1一裙座；2裙座人孔；3塔底液体出口；4裙座排气孔；5塔体；6人孔；7-蒸汽入口；8-塔盘；9一回流入口；10吊柱；图2填料塔基本结构1一裙座；2塔体；3液体再分布器；4一卸料口；5一喷淋装置;6料液进口；7-除沫器;8气体出口；9-人孔；
