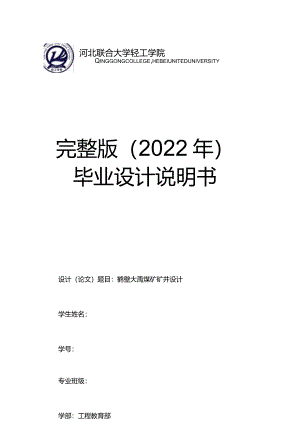

河北联合大学轻工学院Qinggongcollege,hebeiuniteduniversity完整版（2022年）毕业设计说明书设计（论文）题目：鹤壁大禹煤矿矿井设计学生姓名：学号：专业班级：学部：工程教育部指导教师：2013年5月20日摘要本设计为岱河矿0.9Mta新井设计。大禹煤矿位于河南省禹州市西北面，交通便利。井田走囱（东西）长约3.9-4.2km,倾向（南北）长约2.2km,井田总面积为8.7kmo主采煤层为二1号煤，平均倾角为13。，煤层平均总厚为10m。井田地质条件较为简单。井田工业储量为1如6Mt,矿井可采储量85.5Mto矿井服务年限为67.8a,涌水量不大，矿井正常涌水量为263m3h,最大涌水量为447m3ho矿井瓦斯涌出量较低，为低瓦斯矿井。井田为双立井两水平开拓。水平标高为±0m、-25Om,双立井开拓，主井装备箕斗，副井装备罐笼。矿井通风方式为两翼对角式通风。矿井年工作日为330d,工作制度为“四六”制。一般部分共包括10章：1.矿区概述及井田地质特征；2.井田境界和储量；3.矿井工作制度及设计生产能力、服务年限；4.井田开拓；5.准备方式采区巷道布置;6.采煤方法；7.井下运输；8.矿井提升；9.矿井通风与安全技术；10.矿井基本技术经济指标。关键词：立井开拓；两翼对角式；综采放顶煤；矿井通风ABSTRACTThissanewdesignofDaYuminewithaproductionof1.2Mta.DaYuminelinesinNorthwestofYuzhouinHeNanprovince.Thetrafficofroadandrailwayisveryconveniencetothemine.Therunoftheminefieldis3.9-4.2km,thewidthisabout2.2km,wellfarmlandtotalareais8.7km2.Thefiveisthemaincoalseam,anditsdipangleis13degree.Thethicknessofthemineisabout10minall.Theprovedreservesoftheminefieldare121.6Mts.Therecoverablereservesare85.5Mts.Theservicelifeofthemineis67.8years.Thenormalflowofthemineis263m3percenthourandthemaxflowofthemineis447mpercenthour.Themineralwellgasgushesthedeallower,forlowgasmineralwell.Thewellfarmlandistwolevelinshaftwelltoexpand.Thelevelshouldbelocatedattheleverof£mand-250m,whichuseraiseanddipminingmethodofverticalshaftdevelopment.Themainshaftskipinstallskipandtheauxiliaryshaftinstallcage.Thetwowingsoppositeanglesventilationsystemisusedinthemine.Theworkingsystemtifour-six,isusedintheDayumine.Itproduced330da.Thisdesignincludestenchapters:1.Anoutlineoftheminefieldgeology;2.Boundaryandthereservesofmine;3.Theservicelifeandworkingsystemofmine;4.developmentengineeringofcoalfield;5.Thelayoutofbanes;6.Themethodusedincoalmining;7.Transportationofthe河北联合大学轻工学院本科生毕业设计underground;8.Theliftingofthemine;9.Theventilationandthesafetyoperationofthemine;10.Thebasiceconomicandtechnicalnorms.Keywords:verticalshaftdevelopment;twowingsoppositeanglesventilationsystem;Fullymechanizedcaving;ventilationofcoalpits.目录第一章矿区概述井田地质特征11.1 矿区概述11.1.1 交通位置11.1.2 地形地貌21.1.3 河流及水体21.1.4 气象及地震21.1.5 矿区内工农业生产及主要建筑材料供应情况21.2 井田地质特征31.2.1 井田地质构造31.2.2 水文地质31.2.3 勘探程度及矿井资源条件评述51.3 煤层特征61.3.1 煤层61.3.2 煤质71.3.3 煤层顶底板91.3.4 瓦斯91.3.5 煤尘及煤的自然9第二章井田境界和储量112.1 井田境界112.1.1 井田范围112.1.2 开采界限112.1.3 井田尺寸112.2 矿井工业储量112.2.1 储量计算基础112.2.2 井田地质勘探122.2.3 工业储量计算122.3 矿井可采储量132.3.1 安全煤柱留设原则132.3.2 矿井永久保护煤柱损失量13河北联合大学轻工学院本科生毕业设计2.3.3 矿井可采储量14第三章矿井工作制度、设计生产能力及服务年限153.1 矿井工作制度153.2 矿井设计生产能力及服务年限153.2.1 确定依据153.2.2 矿井设计生产能力Il3.2.3 矿井服务年限163.2.4 井型校核16第四章井田开拓184.1 井田开拓的基本问题184.1.1 确定井筒形式、数目、位置及坐标194.1.2 工业场地位置204.1.3 开采水平的确定及采区划分204.1.4 主要开拓巷道214.1.5 方案比较214.2 矿井基本巷道294.2.1 井筒294.2.2 井底车场洞室334.2.3 主要开拓巷道33第五章准备方式采区巷道布置355.1 煤层地质特征355.1.1 采区位置355.1.2 采区煤层特征355.1.3 煤层底板岩石构造情况355.1.4 水文地质355.1.5 地质构造365.1.6 地表情况365.2 采区365.2.1 采区准备方式的确定365.2.2 采区巷道布置365.2.3 采区生产系统375.2.4 采区内巷道掘进方法375.2.5 采区生产能力及采出率375.3 采区车场选型设计38第六章采煤方法416.1 采煤工艺方式416.1.1 采区煤层特征及地质条件416.1.2 确定采煤工艺方式416.1.3 回采工作面参数426.1.4 采煤工作面破煤、装煤方式42河北联合大学轻工学院本科生毕业设计6.1.5 采煤工作面支护方式446.1.6 端头支护及超前支护方式456.1.7 各工艺过程注意事项466.1.8 采煤工作面正规循环作业476.2 回采巷道布置486.2.1 回采巷道布置方式486.2.2 回采巷道参数48第七章井下运输527.1 概述527.1.1 矿井设计生产能力及工作制度527.1.2 煤层及煤质527.1.3 运输距离和货载量527.1.4 矿井运输系统527.2 采区运输设备选择537.2.1 设备选型原则537.2.2 采区运输设备选型及能力验算547.3 大巷运输设备选择557.3.1 主运输大巷设备选择55第八章矿井通风及安全588.1 矿井提升概述588.2 主副井提升588.2.1 主井提升588.2.2 副井提升设备选型59第九章矿井通风及安全619.1 矿井概况、开拓方式及开采方法619.1.1 矿井地质概况619.1.2 开拓方式619.1.3 开采方法619.1.4 变电所、火药库619.1.5 工作制、人数619.2 矿井通风系统的确定629.2.1 矿井通风系统的基本要求629.2.2 矿井通风方式的选择629.2.3 矿井主要通风机工作方式选择639.2.4 采区通风系统的要求649.2.5 工作面通风方式的选择649.3 矿井风量计算659.3.1 工作面所需风量的计算65河北联合大学轻工学院本科生毕业设计9.3.2 备用面需风量的计算679.3.3 掘进工作面需风量679.3.4 铜室需风量689.3.5 其它巷道所需风量689.3.6 矿井总风量699.3.7 风量分配699.4 矿井通风阻力计算709.4.1 矿井最大阻力路线709.4.2 矿井通风阻力计算709.4.3 矿井通风总阻力709.4.4 两个时期的矿井总风阻和总等积孔719.5 选择矿井通风设备729.5.1 选择主要通风机729.5.2 电动机选型749.6 安全灾害的预防措施759.6.1 预防瓦斯和煤尘爆炸的措施759.6.2 预防井下火灾的措施769.6.3 防水措施76第十章设计矿井基本技术经济指标77参考文献79致谢80Vl第一章矿区概述井田地质特征1.1矿区概述1.1.1交通位置禹州鹤煤大禹矿业有限责任公司位于禹州市西北30km,西南距芸庄乡约4km,区内交通以公路为主，鄢陵花石的S325省道沿矿区东南部通过，乡间简易公路相通。以禹州市区为起点，东南距许昌市37km,南距平顶山市62km,东北距郑州市以上公、南山后增福、顺店镇古城老城镇*袁庄坡胡文殊镇山货网族乡褚河沌畅馍高桥营他坡许昌市长村张I拜店俄新郭案沟,石固镇艾庄回族乡禹姓市地方铁路，交通小便小张彳7浅井花石伏赵庄、一S325王保庄蛤武宗40km路皮和附面k大周镇方山慎*白庄一八/程庄孙沟黄道恁1.1.2 地形地貌该区为低山丘陵及半掩盖区，沟谷发育，地面高程244-320m,相对高差76m,局部基岩出露，地势大致为西高东低。1.1.3 河流及水体该区属淮河流域沙颖河水系，区内有牛头水库，该水库常年有水。冲沟为区内排泄地表水的主要途径，仅丰水期形成地表径流。1.1.4 气象及地震该区地处华北南部，属暖温带大陆性半干燥气候，气温适中，四季分明。解放后年最大降水量为1076.0mm（1964年），年最小降水量为439.
