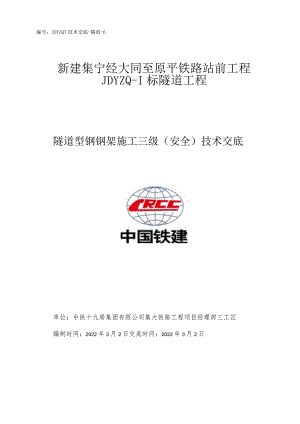

编号：JDYZQT技术交底-隧道-6新建集宁经大同至原平铁路站前工程JDYZQ-I标隧道工程隧道型钢钢架施工三级（安全）技术交底单位：中铁十九局集团有限公司集大铁路工程项目经理部三工区编制时间：2022年3月2日交底时间：2022年3月2日初期支护施工二级技术（安全）交底书编号：CR19集大铁路工程项目部（三工区）工程BD09项目名称中铁十九局集团有限公司集大铁路工程项目经理部工程名称新建集宁经大同至原平高速铁路站前工程JDYZQT标交底编号JDYZQ-I二级技术交底-隧道-6一、技术交底范围：隧道型钢钢架制作，加工。二、交底内容：为了保证隧道开挖支护工序的正常施工，现对隧道型钢拱架加工技术交底如下：一、施工准备：1、在开工前组织技术人员认真学习实施性施工组织设计；阅读和审核设计图纸，熟悉设计规范标准和设计要求；2、根据不同类型围岩支护钢拱架，其尺寸变化有所不同；详见后图示说明；3、加工场地的布置分区合理有序，材料码放整齐；场地硬化平整；4、各类材料标示牌明显、齐全；各种小型机具设备性能良好；5、所有材料的质量、规格均符合设计要求；6、在加工区内设置拱架大样拼装区；制作钢架模板并固定牢固；7、钢架、锚杆、导管、网片、连接板、异型钢板等；应按需集中制作，并保持其加工质量符合设计及规范要求；二、加工的具体工艺流程；1、技术交底其内容包括加工各类拱架、网片等尺寸、长度、规格型号等要求；2、冷弯制作钢架应结合隧道开挖方法采用型钢弯制机按照隧道断面曲率分节进行弯制，3、模板加工；按照图纸交底尺寸，由技术员现场指导，加工班组对加工的钢架、网片等按照要求制作出模具；以此保证后续生产的流水化作业；确保现场加工的成品满足生产需求；并确保质量合格；4、试拼装、弯制完成后，先在加工场地上进行试拼，调运时注意安全，防止操作人员碰伤和单元弯扭。各节钢架拼装，要求尺寸准确，弧形圆顺，要求沿隧道周边轮廓误差不大于3cm；型钢钢架平放时，平面翘曲小于2cm。5、焊接工艺：保证其搭接长度，焊接厚度满足设计要求；双面满焊；为保证其焊接强度焊材采用5字开头；焊缝饱满均匀连贯；6、成品区分批分类摆放整齐，并标明使用部位及具体情况;三、各类衬砌段落相关技术参数并附图；1、IVa型衬砌段钢架总视图，连接详图；说明：（1）、以上图示尺寸单位为mm(2)、本图为G18四肢(8字结联系)格栅钢架标准断面图，格栅钢架各单元由主筋、联系钢筋(8字结)、箍筋组成，单元之间采用接头连接，两根钢架之间设置纵向连接钢筋；(3)、G18四肢格栅钢架主筋采用由22钢筋，8字结采用小14钢筋，8字结长480mm,箍筋采用68钢筋，钢架各部件之间连接采用焊接，箍筋与主筋连接采用点焊，其余连接均采用双面侧焊；(4)、水平8字结和竖向8字结沿主筋内侧交错布置，环向间距54Omm(中间净距60mm)。在水泥地面上试拼时8字结单元面平行地面的为水平8字结，垂直地面的为竖向8字结；(5)、钢架应根据衬砌断面以及工法进行分节，确定各单元长度、半径等参数；(6)、接头端头处不足以布设一个8字结长度段设置“口”型钢筋连接，“口”型钢筋净距60mm；2、IVP型衬砌段钢架总视图，连接详图；鳏知单元主角大样图VlOO盘第架E单元主角大样图1:100A接头洋困1:5说明：(1)、以上图示尺寸单位为mm(2)、本图为118型工字钢钢架标准断面图，各单元由118工字钢、连接钢板焊接成型，单元之间采用接头连接，相邻两根钢架之间设置纵向连接；(3)、数量表中型钢尺寸及数量未计搭接及损耗；(4)、图中钢架长度及数量已考虑预留变形量，预留变形量按15Cm计;3、VPl型衬砌段钢架总视图，连接详图;工字1健元大样q1:100雄头翻鳏嘛B睽头蹈1:5i：io说明：(1)、以上图示尺寸单位为mm(2)、本图为120a型工字钢钢架标准断面图，各单元由120工字钢、连接钢板焊接成型，单元之间采用接头连接，相邻两根钢架之间设置纵向连接；(3)、钢架应根据衬砌断面及工法进行分节，确定各单元长度，半径等参数;4、VPIl型衬砌段钢架总视图，连接详图；室触触元戕IflHoo星纲钢架C单元大样图1:100¾j¾cB1:100说明：(1)、以上图示尺寸单位为mm(2)、本图为122a型工字钢钢架标准断面图，各单元由122a工字钢、连接钢板焊接成型，单元之间采用接头连接，相邻两根钢架之间设置纵向连接；(3)、数量表中型钢尺寸及数量未计搭接及损耗；(4)、图中钢架长度及数量已考虑预留变形量，预留变形量按25Cm计一；新建集宁经大同至原平铁路JDYZQ-I标技术交底签到表工程项目名称：新建集大铁路JDYZQ-I标隧道工程编号：JDYZQ-1技术交底-隧道-6交底项目隧道型钢钢架施工三级技术（安全）交底书时间交底人序号姓名职务（工种）序号姓名职务（工种）119220321422523624725826927102811291230133114321533163417341836注：此安全技术施工交底书一式两份，交底人、被交底人各执一份。
