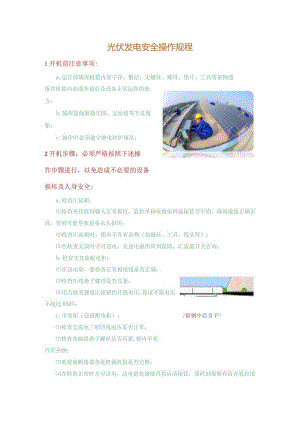

光伏发电安全操作规程.docx

光伏发电安全操作规程1开机前注意事项:a.运行前确保机箱内部干净、整洁，无螺丝、螺母、垫片、工具等杂物遗落在机箱内部或其他危及设备正常运转的地方；b.确保接线准确牢固，无短接等不良现象；c.操作时必须遵守静电防护规范；2开机步骤：必须严格按照下述操作步骤进行，以免造成不必要的设备损坏及人身安全;a.检查汇流箱:检查光伏阵列输入正负极性，监控单相电源电网连接是否牢固，确保接线正确无误，否则可能导致设备永久损坏；检查汇流箱时，箱内不许有杂物（如螺丝、工具、线头等）；在检查无误时方可送电，先送电磁串阵列保险，汇流箱开关合闸；b.检查交直流配电柜：在送电前，要检查正负极接线是否正确；检查压线鼻子螺母是否压紧；用万能表测量汇流箱的开路电压,保证开路电压不超过850V；c.市电柜（交流配电柜）：/据钢中芯含FLt检查交流电三相四线电压是否正常；检查各路线鼻子螺丝是否压紧,箱内不允许有杂物；要观察断路器各处机械机构是否完整；在检查正常时方可送电，送电前先储能再按启动按钮，要时刻观察有没有脱扣现象:观察交流配电柜表计与指示灯显示是否正常（指示灯正常现象：公共电网指示灯亮、断路器合位指示灯亮、并网指示灯亮）。d.逆变器检查：确认紧急停机按钮开关（右旋转打开），然后闭合直流侧断路器，再闭合交流侧断路器，设备进入自检状态，此时脱网灯亮；待并网运行条件满足后，逆变电源自动切入电网，以最大功率方式向电网输送电能，此时并网灯亮，脱网灯灭；检查逆变器接线螺丝及保护装置是否正常；逆变器在运行时要紧急观察电流、电压，用万能表测量是否和柜体表相符；（4）确认无误是先开交流开关，再开直流开关；3设备运行方法：a.首次开机：按照以上步骤先后闭合直流、交流断路器，设备启动；此时脱网指示灯亮,表示电网未接入逆变器电源主回路，当逆变电源检测到光伏电压超过470Vdc时,逆变器电源启动，内部接触器动作，电网切入内部回路，拖网指示灯灭，此后逆变电源会自动追踪光伏电池最大功率点，实现最大功率并网；注意：为了人身和设备安全，人为控制开关的频率不要太高，请在关机十分钟后再次打开逆变电源！b.自动关机：设备正常运行时，一直以最大功率方式向电网输出电能，当太阳光持续较弱（傍晚或者阴雨天）达到两分钟，逆变电源会关闭输出，进入低功耗模式，但此时并网灯依然亮，表示电网仍然接入内部主回路，当太阳光再次减弱，直至光伏电压低于430VdC时，逆变电源断开电网连接，进入待机状态，此时脱网灯亮；如果需要停止逆变器电源，先断开直流侧断路器，然后直接拍打紧急停机按钮，等待大约十分钟后方可打开设备进行相应操作；c.自动运行：当太阳光逐渐加强时，光伏输出电压逐渐升高，当光伏输出电压高于470VdC时逆变电源自动唤醒，由自动关机状态转入并网运行状态，以最大功率方式向电网输送电能;d.并网逆变电源具有多种保护措施，在故障消失后，逆变电源会自动投入运行，除非再次检测到故障；4停机步骤：a.停机时先关闭逆变器电源，先断开直流侧断路器，再断开交流侧断路器，等大约十分钟后方可打开设备进行相应操作；b.最后进行停止市电柜电源；等告：按要求启动操作设4及绿作规程将可施对人体造成敢命伤，甚圮亡！b不要M挑后电网回路相关的靖子粕导体，Ie竞电击!b此獴作只能才电气相关专业人员进行，尸黎非电气人员进行操作，检修时兴须做好安全Wr护!
