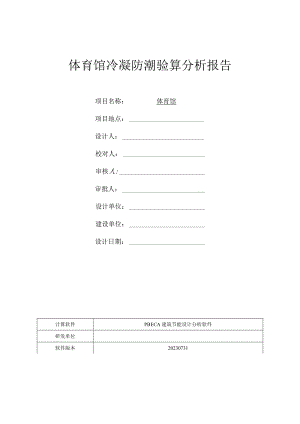

体育馆冷凝防潮验算分析报告项目名称：体育馆项目地点：设计人：校对人：审核人:审批人：设计单位：建设单位：设计日期：计算软件PBECA建筑节能设计分析软件研发单位软件版本20230731计算时间体育馆冷凝防潮验算分析报告一、计算依据1 .建筑环境通用规范GB55016-20212 .民用建筑热工设计规范GB50176-20163 .绿色建筑评价标准GB/T50378-20194 .绿色建筑评价技术细则二、规范要求1、依据民用建筑热工设计规范GB50176-2016和绿色建筑评价标准GB/T50378-2019的要求和规定，采暖期间，围护结构中保温材料因内部冷凝受潮而增加的重量湿度允许增量应符合要求。2、通过计算采暖期间围护结构中保温材料因内部冷凝受潮而增加的湿度，判断是否不大于民用建筑热工设计规范GB501762016规定的采暖期间保温材料重量湿度的允许增量。3、依据建筑环境通用规范GB55016-2021,供暖期间，围护结构中保温材料因内部冷凝受潮而增加的重量湿度允许增量。应符合表4.4.3的规定；相应冷凝计算界面内侧最小蒸汽渗透阻应大于按式（4.4.3）计算的蒸汽渗透阻。三、模拟概述1原理概要根据民用建筑热工设计规范GB50176-2016fU建筑环境通用规范GB55016-2021,当围护结构内部可能发生冷凝时，冷凝计算界面内侧所需的蒸汽渗透阻应按式（3.2-1）计算:Pi-PSClO/MA。IPSK24ZHoe则推导:24Z(y=Ps c _ PeHo,eIOgA式中：w采暖期间保温材料重量湿度的允许增量限值()；Hoi-冷凝计算界面内侧实际的蒸汽渗透阻(m?hPa/g)；Hoe冷凝计算界面至围护结构外表面之间的蒸汽渗透阻(nhPa/g)；Pi室内空气水蒸气分压力(Pa),根据室内计算温度和相对湿度确定；Pe室外空气水蒸气分压力(Pa),根据本规范附录三附表3.1查得的采暖期室外平均温度和平均相对温度确定；Psc冷凝计算界面处与界面温度对应的饱和水蒸气分压力(Pa)；Z-采暖期天数，应符合本规范附录三附表3.1的规定；PO保温材料的干密度(kgm3);Qi保温材料厚度(m)。2参数设置根据民用建筑热工设计规范GB50176-2016.建筑环境通用规范GB550162021的条文及附录要求，进行边界条件及计算参数的设置。ti-室内计算温度CC）：按民用建筑热工设计规范GB50176-2016第3.3节的规定采用。le采暖期室外平均温度（C）:按民用建筑热工设计规范GB50176-2016附录B表BOl确定。Ri-采暖期室外平均温度（C）：按民用建筑热工设计规范GB50176-2016附录B表BOl确定。Pi-室内空气水蒸气分压力（Pa）,根据室内计算温度和相对湿度确定；Pe室外空气水蒸气分压力（Pa）,根据采暖期室外平均温度和平均相对湿度确定。3防潮计算3.1 计算参数1、计算地点：酉阳2、室内计算温度ti（空调房间）：18.00C3、采暖期室外平均温度te：4.404、冬季室内相对湿度：60.00%4屋面主体层3防潮计算分析3.2 规范要求1、采暖期间，围护结构中保温材料因内部冷凝受潮而增加的重量湿度允许增量，应符合要求。2、通过计算采暖期间围护结构中保温材料因内部冷凝受潮而增加的湿度，判断是否不大于民用建筑热工设计规范GB501762016规定的采暖期间保温材料重量湿度的允许增量。3、依据建筑环境通用规范GB55016-2021,供暖期间，围护结构中保温材料因内部冷凝受潮而增加的重量湿度允许增量。应符合表443的规定；相应冷凝计算界面内侧最小蒸汽渗透阻应大于按式（4.4.3）计算的蒸汽渗透阻。3.3 屋面主体层3构造表1屋面主体层3材料构造材料汇总表屋面主体层3每层材料名称厚度(mm)导热系数W(mK)J蓄热系数W(m2K)热阻值(m2K)/W热惰性指标D=R.S修正系数碎石、卵石混凝土230040.01.51015.3600.0260.411.00难燃型挤塑聚苯板80.00.0300.2702.2220.601.20水泥砂浆20.00.93011.3700.0220.241.00钢筋混凝土120.01.74017.2000.0691.191.00屋面主体层3各层之和260.02.342.44屋面主体层3热阻Ro=Ri÷R+Re=2.49(m2K)WRi=0.11(m2*K)/W;Re=0.04(m2K)W屋面主体层3传热系数K=lRo=0.40lW(m2K)太阳辐射吸收系数P=0.70冷凝计算界面至围护结构内表面之间的热阻Roi2.313.4 冷凝计算界面温度冷凝计算界面温度可按下式计算:。=。-LZL（4+&JcID、1OJJKo式中：QC冷凝计算界面温度（C）ti室内计算温度（）：按民用建筑热工设计规范GB50176-2016第3.3节的规定采用。te-采暖期室外平均温度（）：按民用建筑热工设计规范GB50176-2016附录B表BOl确定。RO-围护结构传热阻（m2K/W）Ri内表面换热阻（m2KW）Roi-冷凝计算界面至围护结构内表面之间的热阻（m2KW）。将表中各参数值带入上述公式中，本项目冷凝计算界面温度为：Qc=18-(18-(4.40)/2.49)*(0.115+2.31)=4.744.4围护结构内部冷凝受潮验算围护结构内部冷凝受潮检验可按下式进行验算：式中：w采暖期间保温材料重量湿度的允许增量限值()；HOi一冷凝计算界面内侧实际的蒸汽渗透阻(1112hPa/g)；Hoe冷凝计算界面至围护结构外表面之间的蒸汽渗透阻(nhPa/g)；Pi室内空气水蒸气分压力(Pa),根据室内计算温度和相对湿度确定；Pe室外空气水蒸气分压力(Pa),根据本规范附录三附表3.1查得的采暖期室外平均温度和平均相对温度确定；Psc冷凝计算界面处与界面温度对应的饱和水蒸气分压力(Pa)；”采暖期天数，应符合本规范附录三附表3.1的规定；Qi保温材料厚度(m)。将表中各参数值带入上述公式中，本项目围护结构内部冷凝受潮增量为：w=(24*34*(125230-519.36)/9679.88-(519.36-507.29)/2312.14)/(10*35.00*80.00/1000)=2.05当围护结构内部可能发生冷凝时，冷凝计算界面内侧所需的蒸汽渗透阻为：Hoi=(1252.30-519.36)/(10*35.00*80.00/1(X)0)*10.00/(24*34)+(519.36-507.29)/2312.14)=2103.964.5结论围护结构变量名保温材料实际增量增量限值实际蒸汽渗透阻蒸汽渗透阻限值结论屋面主体层3w采暖期间保温材料重量湿度的允许增量值(%)；难燃型挤塑聚苯板2.0510.009679.8822103.96满足5屋面主体层1(1)防潮计算分析5.1规范要求1、采暖期间，闱护结构中保温材料因内部冷凝受潮而增加的重量湿度允许增量，应符合要求。2、通过计算采暖期间围护结构中保温材料因内部冷凝受潮而增加的湿度，判断是否不大于民用建筑热工设计规范GB50176-2016规定的采暖期间保温材料重量湿度的允许增量。3、依据建筑环境通用规范GB55016-2021,供暖期间，围护结构中保温材料因内部冷凝受潮而增加的重量湿度允许增量。应符合表4.4.3的规定：相应冷凝计算界面内侧最小蒸汽渗透阻应大于按式(4.4.3)计算的蒸汽渗透阻。5.2 屋面主体层1(1)构造表2屋面主体层1(1)材料构造材料汇总表屋面主体层1(1)厚度导热系数蓄热系数热阻值热惰性指修正系数每层材料名称(mm)W(mK)W(m2-K)1(m2K)/W标D=RS建筑钢材1.058.200126.0000.0000.001.00岩棉板(平行纤维)125.00.0400.7002.4041.681.30建筑钢材1.058.200126.0000.0000.001.00屋面主体层1(1)各层之和127.02.401.69屋面主体层1(1)热阻Ro=Ri+R+Re=2.55(m2K)WRi=OJl(m2*K)/W;Re=0.04(m2K)W屋面主体层1(1)传热系K=lRo=0.39lW(m2K)数太阳辐射吸收系数P=0.70冷凝计算界面至围护结构内表面之间的热阻Roi2.405.3 冷凝计算界面温度冷凝计算界面温度可按下式计算：。=。-£匕（4+&JCID'1o,zJKo式中：Qc冷凝计算界面温度（C）ti-室内计算温度CC）：按民用建筑热工设计规范GB50176-2016第3.3节的规定采用。le采暖期室外平均温度（C）：按民用建筑热工设计规范GB50176-2016附录B表BOl确定。Ro-围护结构传热阻（m2K/W）Ri内表面换热阻（m2KW）Roi-冷凝计算界面至围护结构内表面之间的热阻（m2KW）,将表中各参数值带入上述公式中，本项目冷凝计算界面温度为：Qc=18-（18-（4.40）/2.55）*（0.115+2.40）=4.595.4 围护结构内部冷凝受潮验算围护结构内部冷凝受潮检验可按下式进行验算:24Z(P厂AcP-Ps.c e<y=Ho.iHoeIogA式中：w采暖期间保温材料重量湿度的允许增量限值()；Hoi-冷凝计算界面内侧实际的蒸汽渗透阻(nhPa/g)：Hoe冷凝计算界面至围护结构外表面之间的蒸汽渗透阻(n?hPa/g)；Pi-室内空气水蒸勺分压力(Pa),根据室内计算温度和相对湿度确定；Pe室外空气水蒸气分压力(Pa),根据本规范附录三附表3.1查得的采暖期室外平均温度和平均相对温度确定；PSC一冷凝计算界面处与界面温度对应的饱和水蒸气分压力(Pa)；Z采暖期天数，应符合本规范附录三附表3.1的规定；Qi保温材料厚度(m)。将表中各参数值带入上述公式中，本项目围护结构内部冷凝受潮增量为：lwj=(24*34*(1252.30-513.96)/5618.85-(513.96-507.29)/63.29)/(10*140.00125.00/1000)=0.12当围护结构内部可能发生冷凝时，冷凝计算界面内侧所需的蒸汽渗透阻为：Hoi=(1252.30-513.96)/(10*140.00*125.00/1000)*10.00/(24*3
