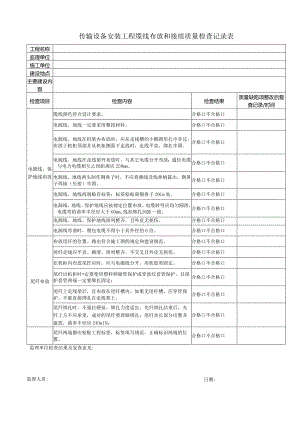

传输设备工程缆线布放和接续质量检查记录表.docx

传输设备安装工程缆线布放和接续质量检查记录表工程名称监理单位施工单位建设地点主要建设内容检查项目检查内容检查结果质量缺陷项整改后复查记录/时间电源线、保护地线布放缆线颜色符合设计要求。合格口不合格口电源线、地线一定要采用整段材料。合格口不合格口电源线、地线在机架内布放时，应从走线槽的小椭圆形孔中穿过，布放于机柜顶部并从机柜侧面下走线时，走线平直，绑扎牢固。合格口不合格口电源线、地线在走线架外布放时，与其它电缆分开布放；通信电缆与电力电缆相互之间距离应250mm。合格口不合格口电源线、地线两头制作铜鼻子时，不应将裸线及线鼻柄露出，铜鼻子焊接（压接）牢固。合格口不合格口电源线、地线两端贴有标签；标签粘贴离铜鼻子20Cm处。合格口不合格口电源线、地线、保护地线应按规定位置布放，电缆转弯应均匀圆滑，电缆弯的曲率半径应大于60mm,线扣绑扎间距一致。合格口不合格口电源线、地线、保护地线排列整齐，且外皮无损伤。合格口不合格口电源线弯曲时，塑包电缆不得小于其外经的6倍。合格口不合格口尾纤布放布放尾纤的位置、路由符合施工图的规定和建设规范。合格口不合格口尾纤走线应平直、顺滑，排列整齐，不交叉且外皮无损伤。合格口不合格口在机柜内布放尾纤应时，应与电源线分开，用软胶带固定。合格口不合格口尾纤出机柜时定要使用塑料伸缩管保护或穿波纹套管保护，且保护套管两端一定要绑扎固定；合格口不合格口尾纤上走线架后，宜布放在尾纤槽内。如果无尾纤槽，应穿管保护，不能直接绑扎在走线架上。合格口不合格口尾纤绑扎时，不强拉硬扯，绑扎力度适宜，光纤绑扎结束后，光纤上方不应承重，成对的尾纤要理顺绑扎；尾纤余长部分应整齐盘放，曲率半径应24Oml合格口不合格口尾纤两端都应粘贴工程标签，标签填写规范，正确标识两端的位置。合格口不合格口监理单位检查结果及复查意见:日期:监理人员:
