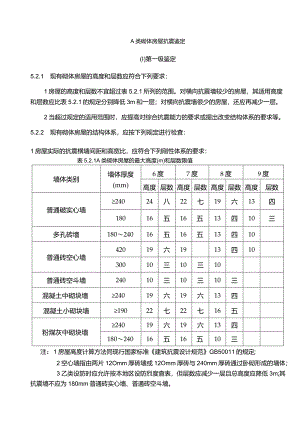

A类砌体房屋抗震鉴定.docx

A类砌体房屋抗震鉴定(I)第一级鉴定5.2.1 现有砌体房屋的高度和层数应符合下列要求：1房屋的高度和层数不宜超过表5.2.1所列的范围。对横向抗震墙较少的房屋，其适用高度和层数应比表5.2.1的规定分别降低3m和一层；对横向抗震墙很少的房屋，还应再减少一层。2当超过规定的适用范围时，应提高对综合抗震能力的要求或提出改变结构体系的要求等。5.2.2 现有砌体房屋的结构体系，应按下列规定进行检查：1房屋实际的抗震横墙间距和高宽比，应符合下列刚性体系的要求：表5.2.1A类砌体房屋的最大高度(m)和层数限值墙体类别墙体厚度(mm)6度7度8度9度高度层数高度层数高度层数高度层数普通破实心墙24024八22七19六13四18016五16五13四10三多孔砖墙18024016五16五13四10普通砖空心墙42019六1913四1030010三10三10普通砖空斗墙24010三10三10三混凝土中砌块墙24019六19六13四混凝土小砌块墙19022七22七16五粉煤灰中砌块墙24019六19六13四18024016五16五10三注：1房屋高度计算方法同现行国家标准建筑抗震设计规范GB50011的规定;2空心墙指由两片12Omm厚砖墙或12Omm厚砖与240mm厚砖通过卧砌形成的墙体；3乙类设防时应允许按本地区设防烈度查表，但层数应减少一层且总高度应降低3m;其抗震墙不应为180mm普通砖实心墙、普通砖空斗墙。1）抗震横墙的最大间距应符合表5.2.2的规定;2）房屋的高度与宽度（有外廊的房屋,此宽度不包括其走廊宽度）之I:匕不宜大于2.2,且高度不大于底层平面的最长尺寸。279度时，房屋的平、立面和墙体布置宜符合下列规则性的要求：1）质量和刚度沿高度分布比较规则均匀，立面高度变化不超过一层，同一楼层的楼板标高相差不大于500mm;2）楼层的质心和计算刚心基本重合或接近。表5.2.2A类砌体房屋刚性体系抗震横墙的最大间距（m）楼、屋养类别墙体类别墙体厚度（mm）6、7JK8度9度现浇或装配整体式混凝土豉实心墙240151511其他墙体I801310装配式混凝土砖实心墙24011117其他墙体180107木、砖拱砖实心墙240774注：对IV类场地，表内的最大间距值应减少3m或4m以内的一开间。3跨度不小于6m的大梁不宜由独立砖柱支承;乙类设防时不应由独立砖柱支承。4教学楼、医疗用房等横墙较少、跨度较大的房间，宜为现浇或装配整体式楼、屋盖。5.2.3 承重墙体的砖、砌块和砂浆实际达到的强度等级,应符合下列要求：1砖强度等级不宜低于MU7.5,且不低于砌筑砂浆强度等级；中型砌块的强度等级不宜低于MUIO,小型砌块的强度等级不宜低于MU5。砖、砌块的强度等级低于上述规定一级以内时,墙体的砂浆强度等级宜按比实际达到的强度等级降低一级采用。2墙体的砌筑砂浆强度等级,6度时或7度时二层及以下的砖砌体不应低于M0.4,当7度时超过二层或8、9度时不宜低于Ml;砌块墙体不宜低于M2.5o砂浆强度等级高于砖、砌块的强度等级时，墙体的砂浆强度等级宜按砖、砌块的强度等级采用。5.2.4 现有房屋的整体性连接构造，应着重检查下列要求:1墙体布置在平面内应闭合，纵横墙交接处应有可靠连接，不应被烟道、通风道等竖向孔道削弱；乙类设防时，尚应按本地区抗震设防烈度和表524-1检查构造柱设置情况。表5.2.4-1乙类设防时A类砖房构造柱设置要求房屋层数设置部位6度7度8度9度四、五三、四外墙四角,错层部位横墙与外纵墙交接处较大洞口两傀1，大房间内外墙交接处7、8度时，楼梯间、电梯间四角六、七五、六四二隔开间横墙（轴线）与外墙交接处，山墙与内纵墙交接处，79度时,楼梯间、电梯间四角五三内墙（轴线）与外墙交接处，内墙的局部较小墙垛处，79度时，楼梯间、电梯间四角，9度时内纵墙与横墙（轴线）交接处注：横墙较少时，按增加一层的层数查表。砌块房屋按表中提高一度的要求检查芯柱或构造柱。2木屋架不应为无下弦的人字屋架，隔开间应有一道竖向支撑或有木望板和木龙骨顶棚。3装配式混凝土楼盖、屋盖（或木屋盖）砖房的圈梁布置和配筋，不应少于表5.2.4-2的规定；纵墙承重房屋的圈梁布置要求应相应提高；空斗墙、空心墙和18Omm厚砖墙的房屋，外墙每层应有圈梁。4装配式混凝土楼盖、屋盖的砌块房屋，每层均应有圈梁；其中，68度时内墙上圈梁的水平间距与配筋应分别符合表5.2.4-2中79度时的规定。表5.2.4-2A类砌体房屋圈梁的布置和构造要求位置和配筋世7度8度9度屋差楼盖外墙除层数为二星的预制板或有木生板、木龙骨吊顶时，均应有均应有均应有内墙同外墙.口纵横墙上圈梁的水平间距分别不应大于8m和16m纵横墙上幽梁的水平间昭分别不应大于8m和12m纵横墙上IS梁的水平间距均不应大于8m外墙横墙间距大于8m或层数超过四层时应隔层有横墙间距大于8m时每层应有.横墙间距不大于8m层数超过三层时,应隔层有层数超过二层且横墙间距大于4m时，每层均应有内墙横墙间距大于8m或层数超过四层时，应隔层有且圈梁的水平间距不应大于16m同外墙，且圈梁的水平间距不应大于12m同外墙，且BS梁的水平间距不应大于8m配筋做48410412注：6度时，同非抗震要求。5.2.5 现有房屋的整体性连接构造，尚应满足下列要求：1纵横墙交接处应咬槎较好；当为马牙槎砌筑或有钢筋混凝土构造柱时，沿墙高每10皮砖（中型砌块每道水平灰缝）或500mm应有2%拉结钢筋;空心'砌块有钢筋混凝土芯柱时,芯柱在楼层上下应连通,且沿墙高每隔600mm应有4点焊钢筋网片与墙拉结。2楼盖、屋盖的连接应符合下列要求：1）楼盖、屋盖构件的支承长度不应小于表5.2.5的规定；2）混凝土预制构件应有坐浆;预制板缝应有混凝土填实，板上应有水泥砂浆面层。表5.2.5楼盖、屋盖构件的最小支承长度（mm）构件名称混凝土预制板预制进深梁木屋架、木大梁对接檀条木龙骨、木檀条位置墙上梁上墙上墙上屋架上墙上支承长度10080180且有梁垫240601203圈梁的布置和构造尚应符合下列要求：1）现浇和装配整体式钢筋混凝土楼盖、屋盖可无圈梁；2）圈梁截面高度，多层砖房不宜小于12Omm,中型砌块房屋不宜小于20Omm,小型砌块房屋不宜小于15Omm;3）圈梁位置与楼盖、屋盖宜在同一标高或紧靠板底；4）砖拱楼盖、屋盖房屋，每层所有内外墙均应有圈梁，当圈梁承受砖拱楼盖、屋盖的推力时，配筋量不应少于412;5）屋盖处的圈梁应现浇；楼盖处的圈梁可为钢筋砖圈梁，其高度不小于4皮砖，砌筑砂浆强度等级不低于M5,总配筋量不少于表5.2.4-2中的规定;现浇钢筋混凝土板墙或钢筋网水泥砂浆面层中的配筋加强带可代替该位置上的圈梁；与纵墙圈梁有可靠连接的进深梁或配筋板带也可代替该位置上的圈梁。5.2.6 房屋中易引起局部倒塌的部件及其连接，应着重检查下列要求：1出入口或人流通道处的女儿墙和门脸等装饰物应有锚固。2出屋面小烟囱在出入口或人流通道处应有防倒塌措施。3钢筋混凝土挑檐、雨罩等悬挑构件应有足够的稳定性。5.2.7 楼梯间的墙体,悬挑楼层、通长阳台或房屋尽端局部悬挑阳台,过街楼的支承墙体，与独立承重砖柱相邻的承重墙体，均应提高有关墙体承载能力的要求。5.2.8 房屋中易引起局部倒塌的部件及其连接，尚应分别符合下列规定：1现有结构构件的局部尺寸、支承长度和连接应符合下列要求：1）承重的门窗间墙最小宽度和外墙尽端至门窗洞边的距离及支承跨度大于5m的大梁的内墙阳角至门窗洞边的距离，7、8、9度时分别不宜小于0.8m、1.0m、1.5m;2）非承重的外墙尽端至门窗洞边的距离，7、8度时不宜小于0.8m,9度时不宜小于1.0m;3）楼梯间及门厅跨度不小于6m的大梁在砖墙转角处的支承长度不宜小于49Omm;4）出屋面的楼梯间、电梯间和水箱间等小房间，8、9度时墙体的砂浆强度等级不宜低于M2.5;门窗洞口不宜过大；预制楼盖、屋盖与墙体应有连接。2非结构构件的现有构造应符合下列要求：1）隔墙与两侧墙体或柱应有拉结，长度大于5.1m或高度大于3m时,墙顶还应与梁板有连接；2）无拉结女儿墙和门脸等装饰物,当砌筑砂浆的强度等级不低于M2.5且厚度为240mm时，其突出屋面的高度，对整体性不良或非刚性结构的房屋不应大于0.5m;对刚性结构房屋的封闭女儿墙不宜大于0.9m。5.2.9 第一级鉴定时,房屋的抗震承载力可采用抗震横墙间距和宽度的下列限值进行简化验算：1层高在3m左右,墙厚为240mm的普通黏土砖房屋，当在层高的1/2处门窗洞所占的水平截面面积，对承重横墙不大于总截面面积的25%、对承重纵墙不大于总截面面积的50%时，其承重横墙间距和房屋宽度的限值宜按表5.2.9-1采用，设计基本地震加速度为0.15g和0.30g时应按表中数值采用内插法确定其他墙体的房屋应按表5.2.9-1的限值乘以表5.2.9-2规定的抗震墙体类别修正系数采用。2自承重墙的限值，可按本条第1款规定值的1.25倍采用。3对本标准第5.2.7条规定的情况其限值宜按本条第1、2款规定值的0.8倍采用；突出屋面的楼梯间、电梯间和水箱间等小房间，其限值宜按本条第L2款规定值的1/3采用。表5.2.9-1抗震承载力简化睑算的抗震横墙间距和房屋宽度限值（m）砂浆强度等级MC.4MlM2.5M5MlOMO.4MlM2-5M5MlOLBLBLBLBLBLBLBLBLBLB6度7度二216.96.0108.8119.2J5*1415131515一一一4.84.27.16.27.96.4119.5129.2151315121515一三3126.14.79.07.1107.01411159.81514151415157.05.0107.4116.81510159.21513一,一四43125.74.34.08.46.36.09.46.65.9149.68.9149.38.1151412151311151515
